Los controles de aguas pluviales de biorretención pueden denominarse, entre otros nombres, cuencas de biofiltración, biocuencas, biofiltros o jardines infiltrantes.
Los biopaulares o paulares de biofiltración también se pueden modelar como controles de aguas pluviales de biorretención.
Volumen total
El valor Volumen total que se muestra en la esquina inferior derecha del formulario de datos muestra el volumen disponible en el sistema hasta la elevación del desagüe de seguridad.
Cotas

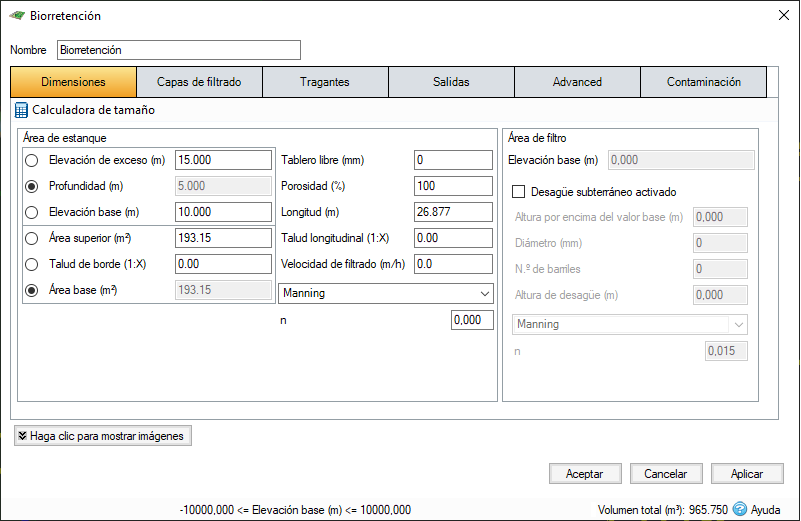

La ficha Cotas tiene los siguientes campos:
Área de estanque

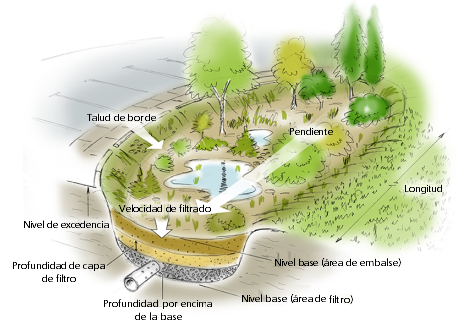

La profundidad dentro del área de estanque se determina a partir de dos de los tres parámetros siguientes, con el tercero calculado automáticamente en función de la opción seleccionada:
- Elevación de excedencia: representa la elevación (por encima del punto de referencia) del control de aguas pluviales sobre el que se informa de la inundación. Puede ser la elevación que interactúa con la superficie del suelo o la parte superior de un dique, la que sea más alta. Se puede especificar una elevación de cresta de desbordamiento o de vertiente en una elevación inferior como parte de los detalles de control de salida. Si hay un modelo de datos de superficie (TIN), la elevación de excedencia se tomará automáticamente del centro del icono o del punto más bajo del perímetro de biorretención si se ha dibujado un contorno. Esto, combinado con el parámetro Desagüe de seguridad, permite asignar un estado de riesgo de inundación al sistema en el resumen. Para los controles de aguas pluviales en un talud, la elevación de excedencia se aplica al extremo aguas abajo (más bajo). Por encima de la Elevación de excedencia, el agua se almacenará sobre el suelo y, a continuación, se permitirá su desagüe de nuevo en la red. El área de estanque utilizada para el volumen inundado es el área que ocupa la biorretención en el plano.
- Profundidad: representa la profundidad del área de estanque.
- Elevación base: representa la elevación (por encima de la referencia) de la base del área de estanque (o por encima del área de filtro). Para las estructuras de un talud, la elevación de rasante se aplica al extremo aguas abajo (más bajo).
El área de sección transversal del área de estanque se determina a partir del área superior, el talud de borde y el área base. Según el cálculo de profundidad cuando se especifican dos valores, el tercero se calcula automáticamente en función de la opción seleccionada:
- Área superior: muestra el área de superficie calculada en la parte superior del área de estanque.
- Talud de borde: talud de borde del área de estanque.
- Área base: define el área de superficie en la base del área de estanque. Esto también proporciona el área de plano del filtro del sistema de biorretención.
Desagüe de seguridad: controla lo cerca que se encuentra la elevación de excedencia especificada que debe alcanzar el agua antes de que el estado (en el resumen) muestre el riesgo de inundación.
Longitud: la longitud máxima de la ruta a través del control de aguas pluviales, utilizada solo para calcular el tiempo de desplazamiento. La longitud se establece automáticamente a partir de las cotas del control de aguas pluviales, a menos que se escriba otro valor, en cuyo caso se establece en "especificado por el usuario".
Talud longitudinal: talud a lo largo de la longitud del control de aguas pluviales.
Velocidad de filtrado: define la velocidad del caudal a través del medio de filtro en función del material utilizado. Se puede denominar conductividad hidráulica saturada.
Esquema de fricción: especifica la fórmula utilizada para calcular la velocidad y el tiempo de desplazamiento. Seleccione entre Manning y Colebrook-White. La variable que aparece debajo del cuadro combinado depende de la opción seleccionada.
n: valor de rugosidad n de Manning. Se utiliza en la ecuación de la Fórmula de Manning para calcular la velocidad y, por tanto, el tiempo de desplazamiento al utilizar la opción de Manning.
Rugosidad: valor de rugosidad Colebrook-White. Se utiliza en la ecuación de la Fórmula de Colebrook-White para calcular la velocidad y, por tanto, el tiempo de desplazamiento al utilizar la opción de Colebrook-White.
Área de filtro:
Elevación base: representa la elevación (por encima de la referencia) de la base del control de aguas pluviales de biorretención. Se rellena automáticamente mediante la sustracción de la profundidad de estanque y la profundidad de filtro de la elevación de excedencia.
Desagüe subterráneo activado: especifica si una tubería o canaleta de desagüe subterráneo está presente en la capa más baja del área de filtro. Si el desagüe subterráneo está activado, se puede especificar la siguiente información:
Altura por encima de base: altura de la rasante de la tubería por encima de la base del control de aguas pluviales de biorretención.
Diámetro: define el diámetro de las tuberías.
N.º de barriles: representa el número de tuberías.
Esquema de fricción: especifica la fórmula utilizada para calcular la velocidad y el tiempo de desplazamiento. Seleccione entre Manning y Colebrook-White. La variable que aparece debajo del cuadro combinado depende de la opción seleccionada.
n: valor de rugosidad n de Manning. Se utiliza en la ecuación de la Fórmula de Manning para calcular la velocidad y, por tanto, el tiempo de desplazamiento al utilizar la opción de Manning.
Rugosidad: valor de rugosidad Colebrook-White. Se utiliza en la ecuación de la Fórmula de Colebrook-White para calcular la velocidad y, por tanto, el tiempo de desplazamiento al utilizar la opción de Colebrook-White.

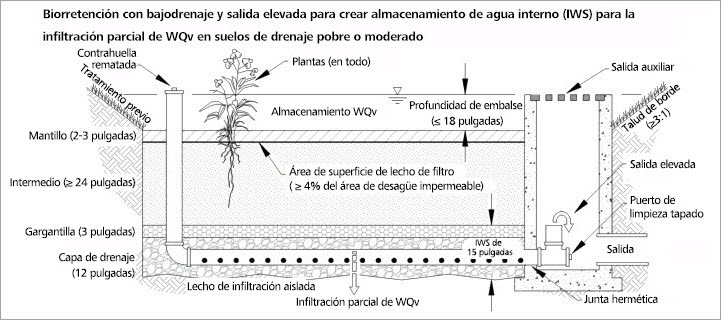

Altura de descarga: altura por encima de la rasante de la tubería de desagüe subterráneo en la que se descarga el agua (marcada en rojo en el siguiente diagrama). Normalmente se utiliza para crear una zona saturada.
Calculadora de tamaño
La opción Calculadora de tamaño permite al usuario cambiar el tamaño de la biorretención especificando un volumen y un parámetro para modificarla con el fin de alcanzar ese volumen. La calculadora de tamaño se describe con más detalle en la sección Asistente de cálculo de tamaño de aguas pluviales.
Capas de filtrado

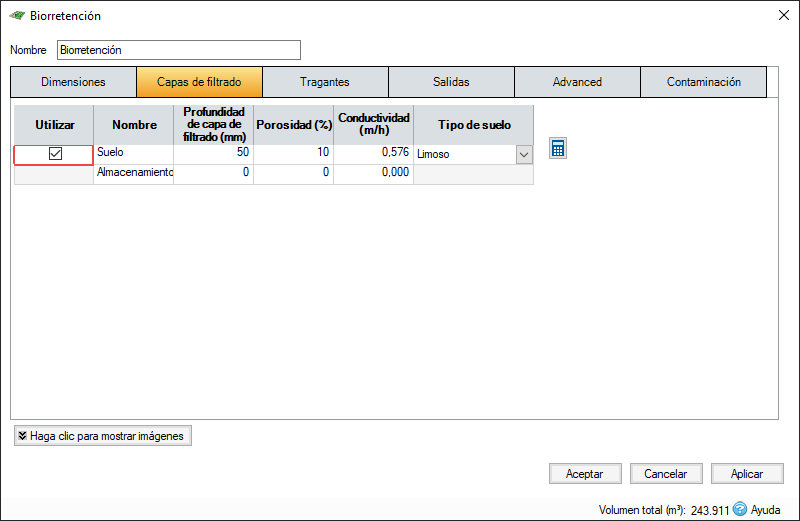

La ficha Capas de filtrado contiene los campos siguientes:
Utilizar: permite al usuario especificar si la capa de suelo opcional está en uso o no.
Nombre: permite al usuario introducir un nombre para cada capa de filtrado.
Profundidad de capa de filtrado: profundidad de la capa de filtrado.
Porosidad: porosidad de la capa de filtro; por ejemplo, un valor de 30 000 representa un 30 % de espacio vacío.
Conductividad: la velocidad de conductividad se utiliza para el cálculo de la transferencia horizontal y vertical del agua en las capas de la subsuperficie. Se puede denominar también conductividad hidráulica saturada. Consulte las Directrices sobre los índices de conductividad para obtener información sobre cómo definir estos valores en función del tipo de material. Como regla general, la conductividad suele aumentar cuando aumenta la porosidad (a menos que el suelo tenga muchos espacios vacíos sin conexión).
Tipo de suelo: el tipo de suelo utilizado para la capa de suelo. Se puede personalizar con la calculadora de propiedades de suelo adyacente.
Calculadora de propiedades de tipo de suelo
Capacidad de campo: define el contenido mínimo de humedad en la capa una vez que el suelo se ha drenado por completo únicamente de la gravedad.
Punto de desvanecimiento permanente: define el contenido de agua de un suelo totalmente seco (donde solo queda agua enlazada a las partículas del suelo). Este es el contenido de agua mínimo absoluto para este suelo.
Tragantes
Explore la página Tragantes para obtener más información sobre los distintos tipos de tragantes que se pueden especificar.
Salidas
Explore la página Salidas para obtener más información sobre los diferentes tipos de salidas que se pueden especificar.
Opciones avanzadas

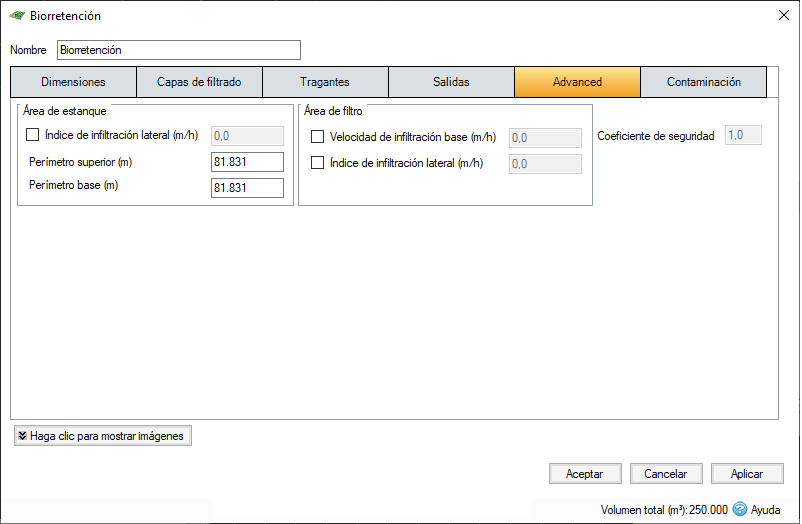

La ficha Opciones avanzadas tiene los siguientes campos:
Área de estanque
Índice de infiltración lateral: define la velocidad de infiltración a través de los lados del área de estanque. Esto se debe determinar a partir de una prueba de rendimiento del emplazamiento.
Perímetro base: define el perímetro del área de estanque en la base del área de estanque. Si el área de superficie está dibujada en el plano, el campo se rellenará automáticamente en función del talud de borde y el perímetro superior. También se puede sobrescribir para que lo defina el usuario.
Perímetro superior: define el perímetro del área de estanque en la parte superior del área de estanque (elevación de excedencia). Si el área de superficie está dibujada en el plano, el campo se rellenará automáticamente, pero se puede sobrescribir para que lo defina el usuario.
Área de filtro
Velocidad de infiltración base: define la velocidad de infiltración a través de la base del área de filtro. Esto se debe determinar a partir de una prueba de rendimiento del emplazamiento.
Velocidad de infiltración lateral: define la velocidad de infiltración a través de los lados del área de filtro. Esto se debe determinar a partir de una prueba de rendimiento del emplazamiento.
Coeficiente de seguridad: reduce la velocidad de infiltración durante el análisis para compensar la obstrucción con sedimentos o un mantenimiento deficiente. Este campo es obligatorio para el Reino Unido.
Contaminación

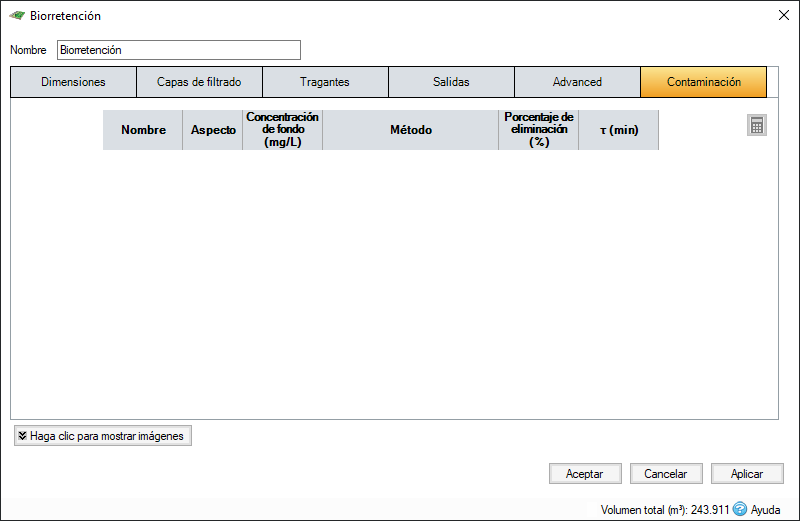

La ficha Contaminación tiene los siguientes campos:
Nombre: nombre de los contaminantes. Se rellena en función de los Contaminantes configurados como parte de los datos del emplazamiento.
Aspecto: sección que detalla si el contaminante provoca una contaminación por filtro o por estanque.
Concentración de fondo: valor por debajo del cual la concentración de contaminación no puede disminuir durante el análisis. Cuando la concentración alcanza esta elevación, no se produce ninguna eliminación adicional.
Método: se puede seleccionar el método Porcentaje de eliminación o Descomposición de primer orden. Haga clic en los vínculos para obtener más información sobre cada método.
Porcentaje de eliminación: disponible si se ha introducido un porcentaje de eliminación. El valor introducido se deducirá del caudal de entrada al sistema.
τ: la constante de tiempo de descomposición o la vida útil (promedio) del contaminante. Se puede introducir manualmente o calcular a partir de la constante de descomposición o de la mitad de la vida útil de descomposición. Consulte Método de eliminación de contaminantes - Descomposición de primer orden para obtener más información.
