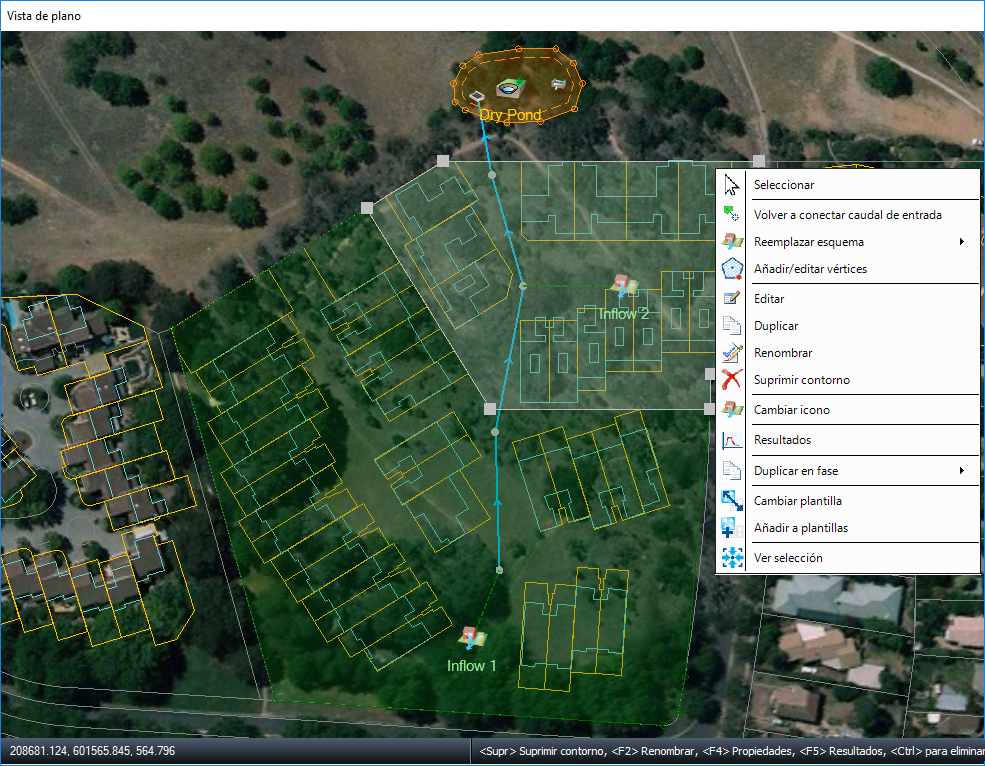

La vista Plano es la superficie de diseño principal del software y muestra la distribución gráfica del emplazamiento. La ubicación de Controles de aguas pluviales (SWC), Flujos de entrada, Entradas, Salidas, Usos del suelo y Tipos de suelo se puede especificar gráficamente. Además, en esta vista se pueden dibujar áreas SWC y vincularlas con Conexiones.
Se pueden añadir elementos nuevos al plano arrastrándolos desde la Caja de herramientas. Los elementos se resaltan en el plano cuando se centran en la vista en árbol.
Conexiones de derivación
Se puede añadir una conexión de derivación mediante el menú contextual en Plano o mediante la cinta de opciones Generar. Al pasar el cursor sobre un tragante, una unión o aguas pluviales, el menú contextual muestra esta opción y las conexiones disponibles.
Cuando se dibuja la conexión de derivación, se muestra con una línea de puntos.
Sugerencias
En la parte inferior del plano se encuentran las coordenadas y las sugerencias. La sección de coordenadas muestra la ubicación actual del ratón en coordenadas universales. También se muestra una elevación si se han cargado Datos de superficie de un TIN. Los resultados de Inundación también se proporcionan si hay datos disponibles.
La sección de sugerencias detalla las acciones típicas disponibles en función de la posición del ratón y el elemento que se centra en el plan.
El divisor central se puede desplazar arrastrándolo con el ratón.
Indicadores de inundación y riesgo de inundación
Cuando se anima el evento de aguas pluviales actual, el plano puede mostrar un triángulo de advertencia sobre una unión o SWC cuando el nivel de agua actual entra en el desagüe de seguridad (riesgo de inundación, solo SWC) o en las inundaciones. La visualización de los triángulos de advertencia se controla mediante la opción de vista de indicadores de inundación en la sección Resultados de la vista en árbol. Las imágenes utilizadas son las siguientes:
| Indicador de riesgo de inundación | Inundación |
|
|
|
