Los controles de aguas pluviales de tipo paular se pueden utilizar para modelar una serie de controles de aguas pluviales, incluidos, entre otros, paulares húmedos, con vegetación, paulares secos, desagües franceses, zanjas de filtros, zanjas de infiltración, pozos secos con zanjas, ríos secos, etc., todo ello con y sin tuberías de desagüe.
Volumen total
El valor Volumen total que se muestra en la esquina inferior derecha del formulario de datos muestra el volumen disponible en el sistema hasta la elevación del desagüe de seguridad.
Cotas

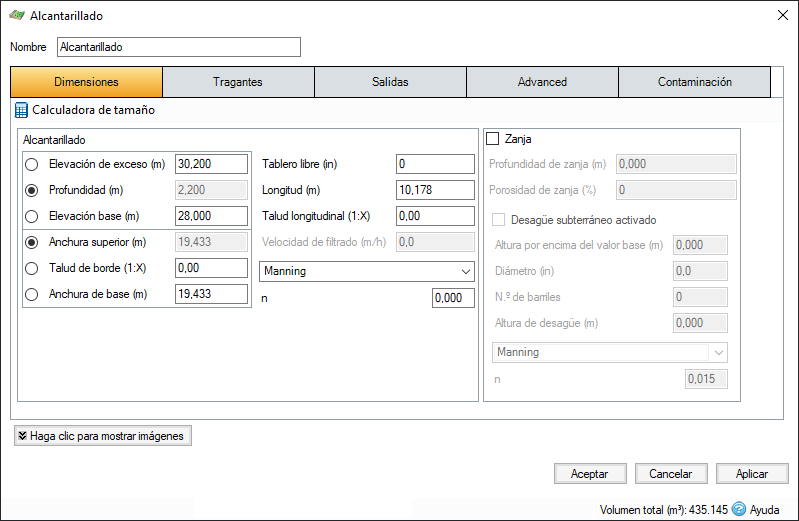

La ficha Cotas tiene los siguientes campos:

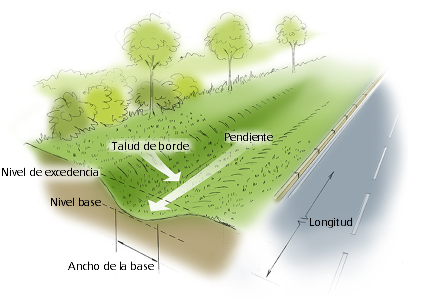

Paular
La profundidad dentro del área de paular se determina a partir de dos de los tres parámetros siguientes, con el tercero calculado automáticamente en función de la opción seleccionada:
- Elevación de excedencia: representa la elevación (por encima del punto de referencia) del control de aguas pluviales sobre el que se informa de la inundación. Puede ser la elevación que interactúa con la superficie del suelo o la parte superior de un dique, la que sea más alta. Se puede especificar una elevación de cresta de desbordamiento o de vertiente en una elevación inferior como parte de los detalles de control de salida. Si hay un modelo de datos de superficie (TIN), la elevación de excedencia se tomará automáticamente del centro del icono o del punto más bajo del perímetro de biorretención si se ha dibujado un contorno. Esto, combinado con el parámetro Desagüe de seguridad, permite asignar un estado de riesgo de inundación al sistema en el resumen. Para los controles de aguas pluviales en un talud, la elevación de excedencia se aplica al extremo aguas abajo (más bajo). Por encima de la Elevación de excedencia, el agua se almacenará sobre el suelo y, a continuación, se permitirá su desagüe de nuevo en la red. El área de estanque utilizada para el volumen inundado es el área que ocupa el paular en el plano.
- Profundidad: representa la profundidad del paular.
- Elevación base: representa la elevación (por encima de la referencia) de la base del paular (o por encima de la zanja si se utiliza). Para las estructuras de un talud, la elevación de rasante se aplica al extremo aguas abajo (más bajo).
El área de sección transversal del área de paular se determina a partir de la anchura superior, el talud de borde y la anchura de base. Según el cálculo de profundidad cuando se especifican dos valores, el tercero se calcula automáticamente en función de la opción seleccionada:
- Anchura superior: la anchura en la parte superior del paular.
- Talud de borde: talud de borde del paular.
- Anchura base: la anchura en la parte inferior del paular. Esto también proporciona la anchura de la sección de la zanja si se está utilizando.
Desagüe de seguridad: controla lo cerca que se encuentra la elevación de excedencia especificada que debe alcanzar el agua antes de que el estado (en el resumen) muestre el riesgo de inundación.
Longitud: la longitud máxima de la ruta a través del control de aguas pluviales, utilizada solo para calcular el tiempo de desplazamiento. La longitud se establece automáticamente a partir de las cotas del control de aguas pluviales, a menos que se escriba otro valor, en cuyo caso se establece en "especificado por el usuario".
Talud longitudinal: talud a lo largo de la longitud del control de aguas pluviales. Tenga en cuenta que, a diferencia de otros controles de aguas pluviales, es obligatorio tener un talud longitudinal distinto de cero.
Velocidad de filtrado: define la velocidad de filtrado desde el paular hasta la zanja si se utiliza.
Esquema de fricción: especifica la fórmula utilizada para calcular la velocidad y el tiempo de desplazamiento. Seleccione entre Manning y Colebrook-White. La variable que aparece debajo del cuadro combinado depende de la opción seleccionada.
n: valor de rugosidad n de Manning. Se utiliza en la ecuación de la Fórmula de Manning para calcular la velocidad y, por tanto, el tiempo de desplazamiento al utilizar la opción de Manning.
Rugosidad: valor de rugosidad Colebrook-White. Se utiliza en la ecuación de la Fórmula de Colebrook-White para calcular la velocidad y, por tanto, el tiempo de desplazamiento al utilizar la opción de Colebrook-White.

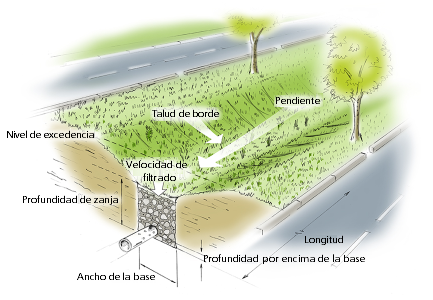

Zanja
Profundidad de zanja: profundidad de la zanja
Porosidad de zanja: el porcentaje de la zanja que está disponible para el almacenamiento. Esto viene determinado por el tipo de material de relleno que se utiliza. Por ejemplo, para escombros suele ser un 30 %.
Desagüe subterráneo activado: especifica si una tubería o canaleta de desagüe subterráneo está presente en la capa más baja del área de filtro. Si el desagüe subterráneo está activado, se puede especificar la siguiente información:
Altura por encima del valor base: altura de la rasante de la tubería por encima del valor base del sistema de drenaje.
Diámetro: define el diámetro de las tuberías.
N.º de barriles: representa el número de tuberías.
Esquema de fricción: especifica la fórmula utilizada para calcular la velocidad y el tiempo de desplazamiento. Seleccione entre Manning y Colebrook-White. La variable que aparece debajo del cuadro combinado depende de la opción seleccionada.
n: valor de rugosidad n de Manning. Se utiliza en la ecuación de la Fórmula de Manning para calcular la velocidad y, por tanto, el tiempo de desplazamiento al utilizar la opción de Manning.
Rugosidad: valor de rugosidad Colebrook-White. Se utiliza en la ecuación de la Fórmula de Colebrook-White para calcular la velocidad y, por tanto, el tiempo de desplazamiento al utilizar la opción de Colebrook-White.

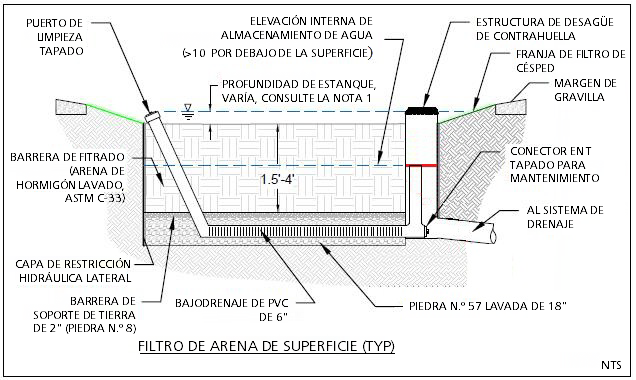

Altura de liberación: altura por encima de la rasante de la tubería de desagüe subterráneo en la que se libera el agua (marcada en rojo en el siguiente diagrama) Normalmente se utiliza para crear una zona saturada.
Calculadora de tamaño
La opción Calculadora de tamaño permite al usuario cambiar el tamaño del paular especificando un volumen y un parámetro para modificarlo con el fin de alcanzar ese volumen. La calculadora de tamaño se describe con más detalle en la sección Asistente de cálculo de tamaño de aguas pluviales.
Tragantes
Explore la página Tragantes para obtener más información sobre los distintos tipos de tragantes que se pueden especificar.
Salidas
Explore la página Salidas para obtener más información sobre los diferentes tipos de salidas que se pueden especificar.
Opciones avanzadas

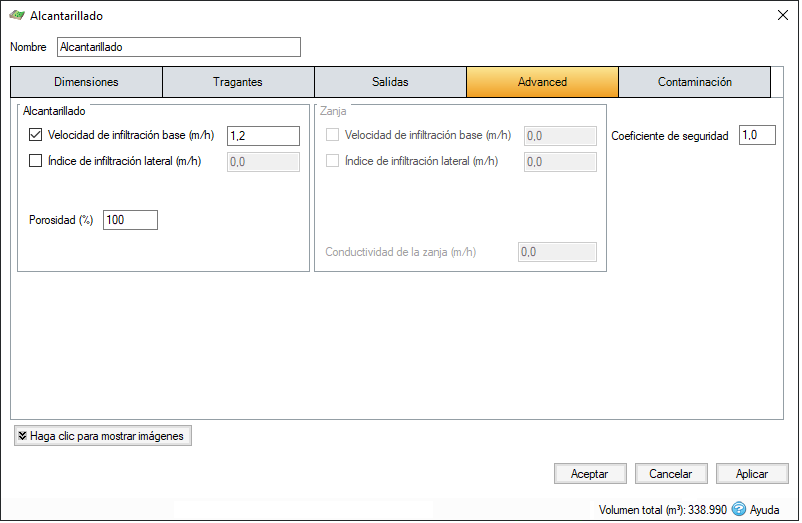

La ficha Opciones avanzadas tiene los siguientes campos:
Paular
Velocidad de infiltración base: define la velocidad de infiltración a través de la base del área de filtro. Esto se debe determinar a partir de una prueba de rendimiento del emplazamiento.
Velocidad de infiltración lateral: define la velocidad de infiltración a través de los lados del área de filtro. Esto se debe determinar a partir de una prueba de rendimiento del emplazamiento.
Porosidad: el porcentaje del paular que está disponible para el almacenamiento. Esto viene determinado por el tipo de material de relleno que se utiliza. Por ejemplo, 100 % si está vacío o 30 % para escombros.
Zanja
Velocidad de infiltración base: define la velocidad de infiltración a través de la base del área de filtro. Esto se debe determinar a partir de una prueba de rendimiento del emplazamiento.
Velocidad de infiltración lateral: define la velocidad de infiltración a través de los lados del área de filtro. Esto se debe determinar a partir de una prueba de rendimiento del emplazamiento.
Conductividad: la velocidad de conductividad se utiliza para el cálculo de la transferencia horizontal y vertical del agua en las capas de la subsuperficie. Consulte el tema de la Ayuda sobre las tasas de conductividad para obtener información sobre cómo definir estos valores en función del tipo de material.
Coeficiente de seguridad: reduce la velocidad de infiltración durante el análisis para compensar la obstrucción con sedimentos o un mantenimiento deficiente. Esto es obligatorio para el Reino Unido.
Contaminación

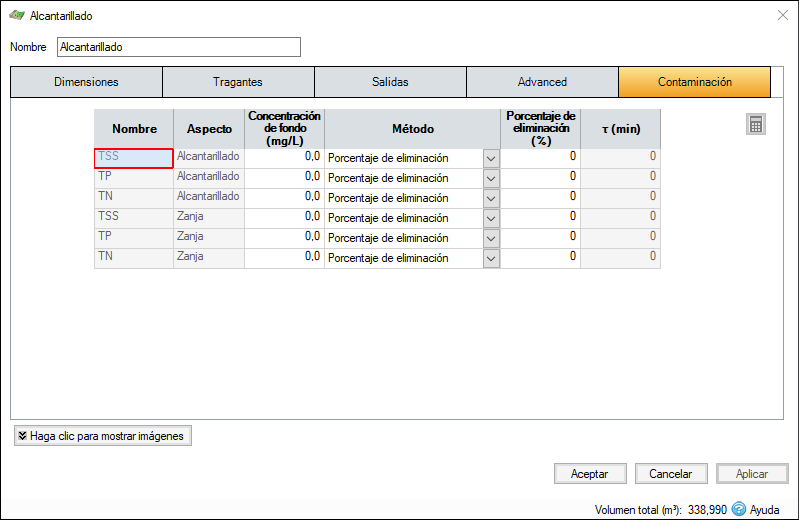

La ficha Contaminación tiene los siguientes campos:
Nombre: nombre de los contaminantes. Se rellena en función de los Contaminantes configurados como parte de los datos del emplazamiento.
Aspecto: sección que detalla si el contaminante es de paular o de zanja.
Concentración de fondo: valor por debajo del cual la concentración de contaminación no puede disminuir durante el análisis. Cuando la concentración alcanza esta elevación, no se produce ninguna eliminación adicional.
Método: se puede seleccionar el método Porcentaje de eliminación o Descomposición de primer orden. Haga clic en los vínculos para obtener más información sobre cada método.
Porcentaje de eliminación: disponible si se ha introducido un porcentaje de eliminación. El valor introducido se deducirá del caudal de entrada al sistema.
τ: la constante de tiempo de descomposición o la vida útil (promedio) del contaminante. Se puede introducir manualmente o calcular a partir de la constante de descomposición o de la mitad de la vida útil de descomposición. Consulte Método de eliminación de contaminantes - Descomposición de primer orden para obtener más información.
