Vous pouvez utiliser les techniques alternatives de noue pour modéliser une gamme de techniques alternatives, y compris, mais sans s’y limiter, les noues mouillées, les noues végétalisées, les noues sèches, les drains en pierres sèches, les tranchées filtrantes, les fossés d’infiltration, les puisards de tranchées, les oueds, le tout avec et sans canalisations de drainage souterrain.
Volume total
La valeur de volume total affichée dans le coin inférieur droit du formulaire de données indique le volume disponible dans le système jusqu’au niveau de revanche.
Dimensions

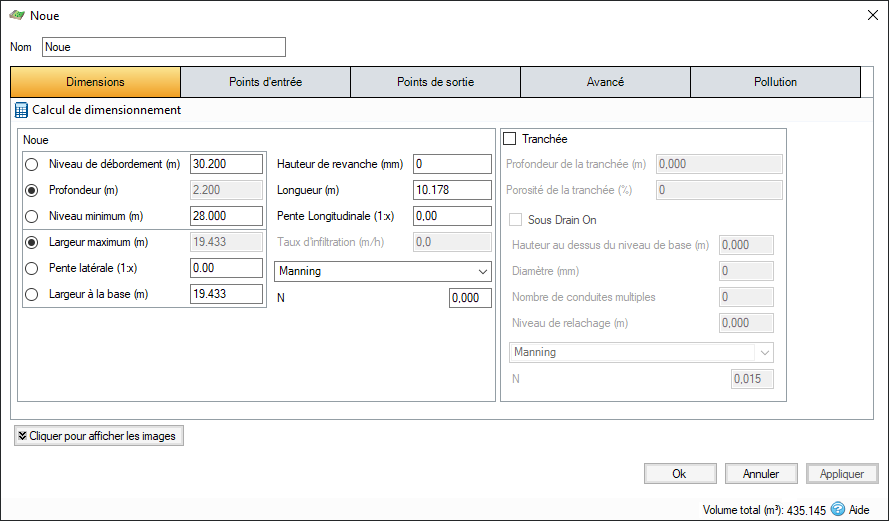

L’onglet Dimensions contient les champs suivants :
Noue

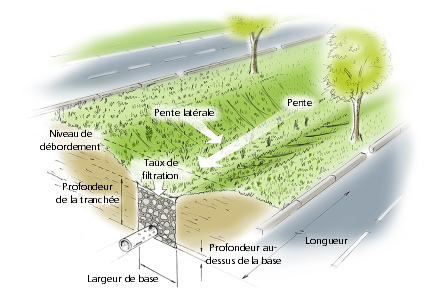

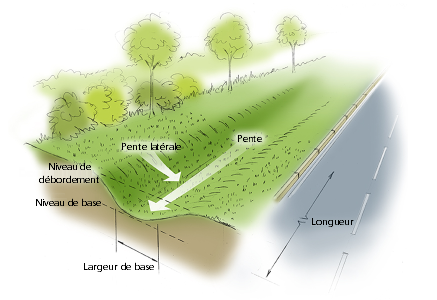

La profondeur de la surface de noue est déterminée à partir de deux des trois paramètres suivants, le troisième étant calculé automatiquement en fonction de l’option sélectionnée :
- Niveau de débordement : représente le niveau (au-dessus du datum) de la technique alternative au-dessus de laquelle l’inondation est signalée. Il peut s’agir du niveau en interaction avec la surface du sol ou le haut d’un talus, selon la valeur la plus élevée. Un niveau de crête d’évacuateur ou de trop-plein peut être spécifié à un niveau inférieur dans les détails du contrôle du point de sortie. En présence d’un modèle de données topographiques (TIN), le niveau de débordement est automatiquement récupéré à partir du centre de l’icône ou du point le plus bas du périmètre du bassin d’infiltration si un contour a été dessiné. Combinée avec le paramètre Hauteur de revanche, cette option permet d’affecter un statut de risque d’inondation au système dans la synthèse. Pour les techniques alternatives sur une pente, le niveau de débordement s’applique à l’extrémité en aval (la plus basse). Au-dessus du niveau de débordement, l’eau est stockée au-dessus du sol et peut ensuite être évacuée dans le réseau. La zone de stockage en surface utilisée pour le volume inondé correspond à celle occupée par la noue sur le plan.
- Profondeur : représente la profondeur de la noue.
- Niveau minimum : représente le niveau (au-dessus du datum) de la base de la noue (ou du haut de la tranchée, le cas échéant). Pour les structures situées sur une pente, le niveau du radier s’applique à l’extrémité en aval (la plus basse).
La surface en coupe de la surface de noue est ensuite déterminée à partir de la largeur supérieure, de la pente latérale et de la largeur à la base. Comme pour le calcul de la profondeur, lorsque deux valeurs sont spécifiées, la troisième est automatiquement calculée en fonction de l’option sélectionnée :
- Largeur maximum : largeur en haut de la noue.
- Pente latérale : pente latérale de la noue.
- Largeur à la base : largeur en bas de la noue. Cette valeur permet également de définir la largeur de la section de tranchée si elle est utilisée.
Hauteur de revanche : contrôle la proximité du niveau de débordement spécifié que l’eau doit atteindre avant que l’état (dans la synthèse) n’indique un risque d’inondation.
Longueur : longueur maximale du chemin à travers la technique alternative, qui est utilisée uniquement pour le calcul du temps de transit. La longueur est automatiquement définie à partir des dimensions de la technique alternative, sauf si une autre valeur est spécifiée, auquel cas elle est définie sur « Spécifié par l’utilisateur ».
Pente longitudinale : pente le long de la longueur de la technique alternative. Notez que contrairement aux autres techniques alternatives, la valeur de la pente longitudinale ne peut pas être nulle.
Taux d’infiltration : cette option définit le taux d’infiltration de la noue dans la tranchée, si elle est utilisée.
Schéma de friction : spécifie la formule utilisée pour calculer la vitesse et le temps de transit. Sélectionnez Manning ou Colebrook-White. La variable qui apparaît sous la zone de liste déroulante varie selon l’option sélectionnée.
n : valeur n de rugosité de Manning. Utilisée par l’équation de la formule de Manning pour calculer la vitesse et, par conséquent, le temps de transit lorsque l’option de Manning est utilisée.
Rugosité : coefficient de rugosité Colebrook-White. Utilisée par l’équation de la formule Colebrook-White pour calculer la vitesse et, par conséquent, le temps de transit lorsque l’option Colebrook-White est utilisée.
Tranchée
Profondeur de la tranchée : profondeur de la tranchée.
Porosité de la tranchée : pourcentage de la tranchée disponible pour le stockage. Cette valeur est déterminée par le type de remblai utilisé. Par exemple : Généralement 30 % pour les gravats.
Sous drain On : indique si une canalisation ou une conduite souterraine est présente dans la couche la plus basse de la couche filtrante. Si le drainage souterrain est activé, vous pouvez spécifier les valeurs suivantes :
Hauteur au-dessus du niveau de base : hauteur du radier de la canalisation au-dessus du système de drainage.
Diamètre : définit le diamètre des canalisations.
Nombre de conduites multiples : représente le nombre de canalisations.
Schéma de friction : spécifie la formule utilisée pour calculer la vitesse et le temps de transit. Sélectionnez Manning ou Colebrook-White. La variable qui apparaît sous la zone de liste déroulante varie selon l’option sélectionnée.
n : valeur n de rugosité de Manning. Utilisée par l’équation de la formule de Manning pour calculer la vitesse et, par conséquent, le temps de transit lorsque l’option de Manning est utilisée.
Rugosité : coefficient de rugosité Colebrook-White. Utilisé par l’équation de la formule Colebrook-White pour calculer la vitesse et, par conséquent, le temps de transit lorsque l’option Colebrook-White est utilisée.

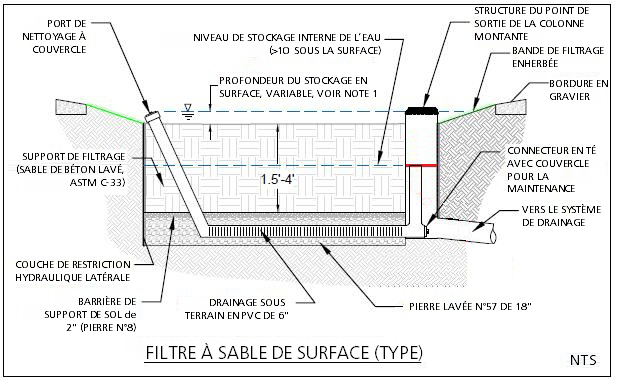

Niveau de relâchage : hauteur au-dessus du radier de la canalisation d’évacuation souterraine au niveau de laquelle l’eau est relâchée (indiquée en rouge dans le diagramme ci-dessous). Cette option est souvent utilisée pour créer une surface saturée.
Calcul de dimensionnement
L’option Calcul de dimensionnement permet à l’utilisateur de redimensionner la noue en spécifiant un volume et un paramètre à modifier pour obtenir ce volume. L’option Calcul de dimensionnement est présentée plus en détail dans la section Calcul de dimensionnement des techniques alternatives.
Points d’entrée
Consultez la page Points d’entrée pour en savoir plus sur les différents types de points d’entrée que vous pouvez spécifier.
Points de sortie
Consultez la page Points de sortie pour en savoir plus sur les différents types de points de sortie que vous pouvez spécifier.
Avancé

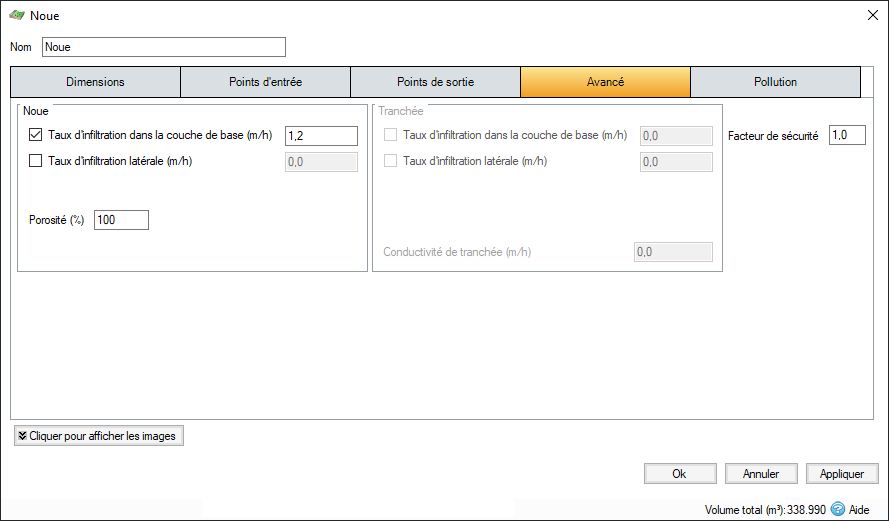

L’onglet Avancé contient les champs suivants :
Noue
Taux d’infiltration dans la couche de base : définit le taux d’infiltration à travers la base de la couche filtrante. Cette valeur doit être déterminée via un test de performance sur site.
Taux d’infiltration latérale : définit le taux d’infiltration à travers les côtés de la couche filtrante. Cette valeur doit être déterminée via un test de performance sur site.
Porosité : pourcentage de la noue disponible pour le stockage. Cette valeur est déterminée par le type de remblai utilisé. Par exemple : 100 % si elle est vide ou généralement 30 % pour les gravats.
Tranchée
Taux d’infiltration dans la couche de base : définit le taux d’infiltration à travers la base de la couche filtrante. Cette valeur doit être déterminée via un test de performance sur site.
Taux d’infiltration latérale : définit le taux d’infiltration à travers les côtés de la couche filtrante. Cette valeur doit être déterminée via un test de performance sur site.
Conductivité : le taux de conductivité est utilisé pour le calcul du transfert horizontal et vertical de l’eau dans les couches souterraines. Reportez-vous à la rubrique d’aide sur les taux de conductivité pour savoir comment définir ces valeurs en fonction du type de matériau.
Facteur de sécurité : réduit le taux d’infiltration lors de l’analyse pour tenir compte de l’envasement ou de la mauvaise maintenance. Cela est obligatoire pour le Royaume-Uni.

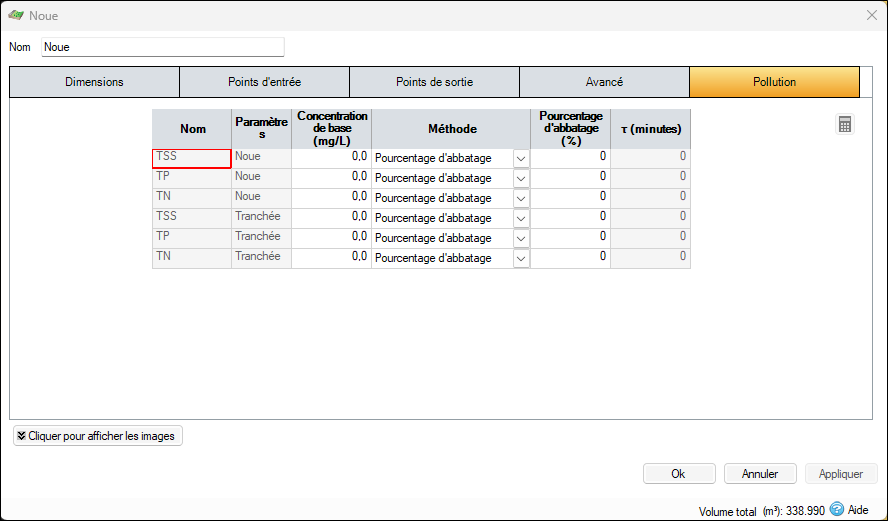

Pollution
L’onglet Pollution contient les champs suivants :
Nom : nom des polluants. Ce champ est renseigné en fonction des polluants définis dans les données du site.
Paramètres : section qui propose les options Noue et Tranchée pour le polluant.
Concentration de base : valeur en dessous de laquelle la concentration de pollution ne peut pas diminuer durant l’analyse. Lorsque la concentration atteint ce niveau, aucune autre élimination n’a lieu.
Méthode : vous pouvez choisir la méthode Pourcentage d’abattage ou Dégradation de premier ordre. Cliquez sur les liens pour obtenir plus d’informations sur chaque méthode.
Pourcentage d’abattage : disponible si vous avez spécifié un pourcentage d’abattage. La valeur entrée est déduite de l’apport dans le système.
τ : constante de durée de décomposition ou durée de vie (moyenne) du polluant. Vous pouvez la saisir manuellement ou la calculer à partir de la constante de décomposition ou de la demi-vie de la décomposition. Pour obtenir plus d’informations, reportez-vous à la section Méthode d’élimination des polluants - Dégradation de premier ordre.
