Come modificare le condizioni di interferenza di una soletta o soletta del tetto

Gli oggetti utilizzati come condizioni di interferenza per una soletta o soletta del tetto possono essere modificati come qualsiasi altro oggetto, ovvero tramite i grip, utilizzando le opzioni disponibili nella scheda contestuale o tramite il riquadro proprietà. Se gli oggetti vengono spostati o modificati, la soletta o soletta del tetto viene aggiornata di conseguenza. È inoltre possibile modificare l'impostazione che determina se una condizione di interferenza deve essere aggiunta o sottratta dal contorno continuo di una soletta o soletta del tetto in una vista piana attenendosi alla procedura descritta di seguito.

  1. Selezionare una soletta o soletta del tetto.
    Se l'oggetto selezionato è... Procedere nel modo seguente...
    Una soletta Scegliere scheda Solettagruppo Editamenu a discesa Condizione di interferenzaCondizioni di interferenza.
    Una soletta del tetto Scegliere scheda Soletta tettogruppo Editamenu a discesa Condizione di interferenzaCondizioni di interferenza.
    Nota: È possibile accedere a questo foglio di lavoro anche dalla scheda Design del riquadro Proprietà, in Avanzato.

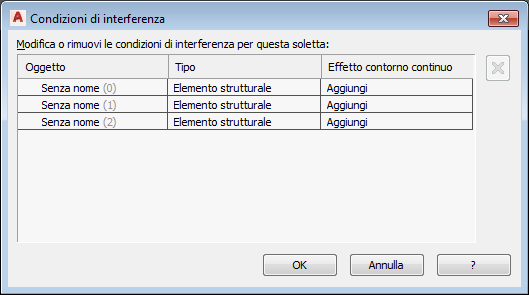

  2. Nel foglio di lavoro Condizioni di interferenza, fare clic sul valore Effetto contorno continuo che si desidera modificare, quindi selezionare un altro valore dal menu a discesa.
  3. Fare clic su OK.
    Nota: È inoltre possibile utilizzare il foglio di lavoro per rimuovere le condizioni di interferenza: fare clic con il pulsante destro del mouse sul valore per Oggetto o Tipo, quindi fare clic su Rimuovi. In alternativa, è possibile utilizzare la scheda contestuale della soletta o soletta del tetto, come descritto nell'argomento Come rimuovere le condizioni di interferenza di una soletta o soletta del tetto. Quando si rimuove una condizione di interferenza, viene rimossa l'associazione tra la relativa soletta o soletta del tetto e l'oggetto utilizzato per creare la condizione, tuttavia l'oggetto non viene rimosso dal disegno.
