Come gestire i modificatori di corpo della soletta o soletta del tetto

Per modificare o rimuovere modificatori di corpo tridimensionali (3D) da una soletta o soletta del tetto, attenersi alla procedura indicata di seguito. È possibile modificare il componente al quale viene applicato il modificatore di corpo o il metodo di applicazione del modificatore (aggiunta, sottrazione o sostituzione del componente selezionato), nonché immettere o modificare le descrizioni dei modificatori di corpo.

Nota: Come rimuovere un modificatore di corpo da un componente soletta o soletta del tetto e ripristinarlo come elemento massa modificabile o applicabile ad altre solette o solette del tetto.
  1. Selezionare la soletta o soletta del tetto che si desidera modificare.
    Se l'oggetto selezionato è... Procedere nel modo seguente...
    Una soletta Scegliere scheda Solettagruppo Editamenu a discesa Modificatore corpoModificatori corpo.
    Una soletta del tetto Scegliere scheda Soletta tettogruppo Editamenu a discesa Modificatore corpoModificatore corpo.
    Nota: È possibile accedere a questo foglio di lavoro anche dalla scheda Design del riquadro Proprietà, in Avanzato.

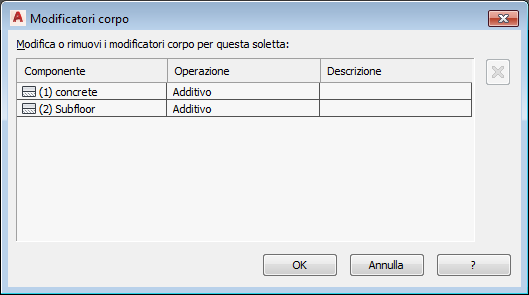

  2. Selezionare un modificatore di corpo e modificarne le impostazioni.
    Per... Procedere nel modo seguente...
    Applicare il modificatore corpo ad un altro componente della soletta o soletta del tetto Selezionare un altro componente per l'opzione Componente.
    Modificare l'operazione utilizzata per applicare il modificatore corpo al componente soletta o soletta del tetto Selezionare un'altra operazione per l'opzione Operazione:
    • Selezionare Additivo per aggiungere il modificatore di corpo al componente.
    • Selezionare Sottrattivo per sottrarre la forma del modificatore di corpo dal componente.
    • Selezionare Sostituisci per sostituire il componente con il modificatore di corpo.
    Eliminare il modificatore corpo dal componente soletta o soletta del tetto Selezionare il modificatore di corpo, quindi fare clic su oppure fare clic con il pulsante destro del mouse, quindi scegliere Rimuovi.
    Immettere una descrizione per il modificatore di corpo Fare clic su Descrizione, immettere il testo e premere INVIO.
  3. Fare clic su OK.
