Come aggiungere un profilo personalizzato ad uno stile di ringhiera

Per aggiungere un profilo personalizzato ad uno stile di ringhiera nella rappresentazione di visualizzazione Piano, attenersi alla procedura indicata di seguito. È possibile sostituire uno o più componenti di ringhiera con un profilo personalizzato o assegnare vari profili personalizzati a diversi componenti di ringhiera.

È possibile utilizzare un blocco per sostituire un componente nella scheda Componenti di uno stile di ringhiera in Gestione stili oppure per rappresentare componenti di ringhiera aggiuntivi nella visualizzazione delle ringhiere. Si aggiunge un profilo alle proprietà di visualizzazione di uno stile; un componente sostituito nella scheda Componenti fa già parte delle proprietà di visualizzazione.

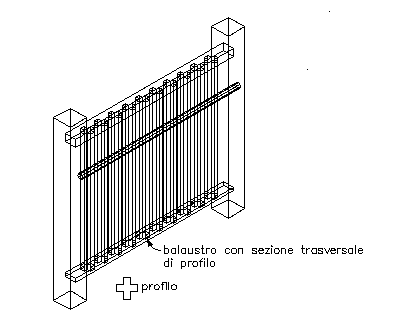

Assegnazione di un profilo al balaustro di un disegno

  1. Creare un profilo per la rappresentazione del componente che si desidera aggiungere alla ringhiera. Creare il profilo nel piano XY.
  2. Selezionare una ringhiera.
  3. Scegliere scheda Ringhieragruppo Generalemenu a discesa Modifica stileStili di ringhiera.
  4. Selezionare lo stile da modificare.
  5. Selezionare la scheda Proprietà visualizzazione.
  6. Selezionare la rappresentazione di visualizzazione in cui eseguire le modifiche, quindi scegliere Sostituzione stile.
    Nota: È possibile aggiungere un profilo personalizzato ad una ringhiera soltanto nelle rappresentazioni di visualizzazione Piano.
  7. Se necessario, fare clic su .
  8. Fare clic sulla scheda Altro.
  9. In Visualizzazione profilo personalizzato, fare clic su Aggiungi.
  10. Nella finestra di dialogo Profilo personalizzato, fare clic su Seleziona profilo.
  11. Selezionare il profilo e fare clic su OK.
  12. Specificare la scala del profilo personalizzato.
    Per... Procedere nel modo seguente...
    Utilizzare il profilo con le dimensioni di disegno Deselezionare tutte le opzioni in Adatta dimensione.
    Scalare la larghezza del profilo personalizzato in base a quella dell'oggetto a cui è associato Selezionare Larghezza.
    Scalare la profondità del profilo personalizzato in base a quella dell'oggetto a cui è associato Selezionare Profondità.
    Scalare l'altezza del profilo personalizzato in base a quella dell'oggetto a cui è associato Selezionare Altezza.
    Bloccare la forma XY dell'oggetto Selezionare Blocca rapporto. Se la dimensione dell'oggetto viene scalata in una direzione in base ad un altro criterio di Adatta dimensione, l'intero profilo personalizzato viene scalato in modo uniforme.
    Aggiungere il profilo selezionato alle ringhiere tra i componenti selezionati Selezionare Tra componenti. Le uniche selezioni valide sono Balaustro, Palo fisso e Palo dinamico.
  13. Se necessario, impostare la direzione in Rispecchia in.
    Per... Procedere nel modo seguente...
    Riflettere il componente nella direzione X sulla lunghezza della ringhiera Selezionare Rispecchia X.
    Riflettere il componente nella direzione Y sulla larghezza della ringhiera Selezionare Rispecchia Y.
  14. Se necessario, impostare l'angolo di rotazione del componente nella direzione Z.
  15. Specificare la posizione del punto di inserimento in relazione all'oggetto.
    Per... Procedere nel modo seguente...
    Specificare la posizione del punto di inserimento X Selezionare Sinistra, Centro o Destra in X.
    Specificare la posizione del punto di inserimento Y Selezionare Fronte, Centro o Dietro in Y.

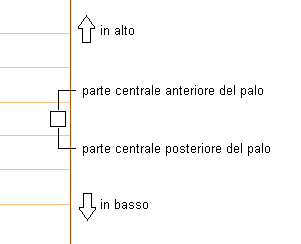

    Specificare l'orientamento dei pali relativamente alle direzioni verso l'alto e verso il basso in una rampa di scale di una vista piana come illustrato nella figura seguente:

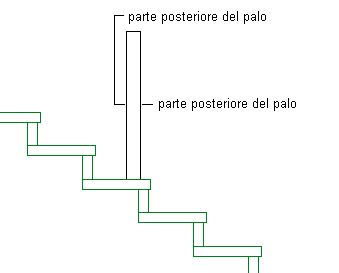

    Specificare l'orientamento dei pali relativamente alle direzioni verso l'alto e verso il basso in una rampa di scale di un prospetto come illustrato nella figura seguente:

  16. Specificare l'offset di inserimento del componente nelle direzioni X e Y.
  17. Specificare il tipo di componente di ringhiera rappresentato dal profilo.
    Per... Procedere nel modo seguente...
    Rappresentare i balaustri con il profilo specificato Selezionare Balaustro in Componente.
    Rappresentare i pali fissi con il profilo selezionato Selezionare Palo fisso in Componente.
    Rappresentare i pali dinamici con il profilo specificato Selezionare Palo dinamico in Componente.
    Sostituire il balaustro, il palo fisso o il palo dinamico corrente con il profilo selezionato Selezionare Sostituisci.
    Aggiungere un parapetto al profilo selezionato Selezionare Parapetto in Componente.
    Aggiungere un corrimano al profilo selezionato Selezionare Corrimano in Componente.
    Aggiungere una guida inferiore al profilo selezionato Selezionare Guida inferiore in Componente.

    I due gruppi di componenti si escludono a vicenda, quindi la selezione di un oggetto da una colonna rende l'altro non disponibile. È possibile selezionare più di un oggetto in ciascuna colonna per applicare il profilo ad ogni componente selezionato. È possibile, ad esempio, utilizzare lo stesso profilo per i pali fissi e dinamici.

  18. Specificare la posizione in cui il profilo viene applicato ai componenti.
    Per... Procedere nel modo seguente...
    Applicare il profilo a tutte le istanze dei componenti selezionati In Associa a, selezionare Tutto.
    Applicare il profilo alla prima istanza del componente selezionato in base alla direzione in cui è stata disegnata la ringhiera In Associa a, selezionare Primo.
    Applicare il profilo all'ultima istanza del componente selezionato in base alla direzione in cui è stata disegnata la ringhiera In Associa a, selezionare Ultimo.
    Applicare il profilo ad un numero selezionato di componenti In Associa a, selezionare Selezione. I componenti vengono numerati nell'ordine in cui la ringhiera è stata disegnata.
  19. Fare clic due volte su OK.
