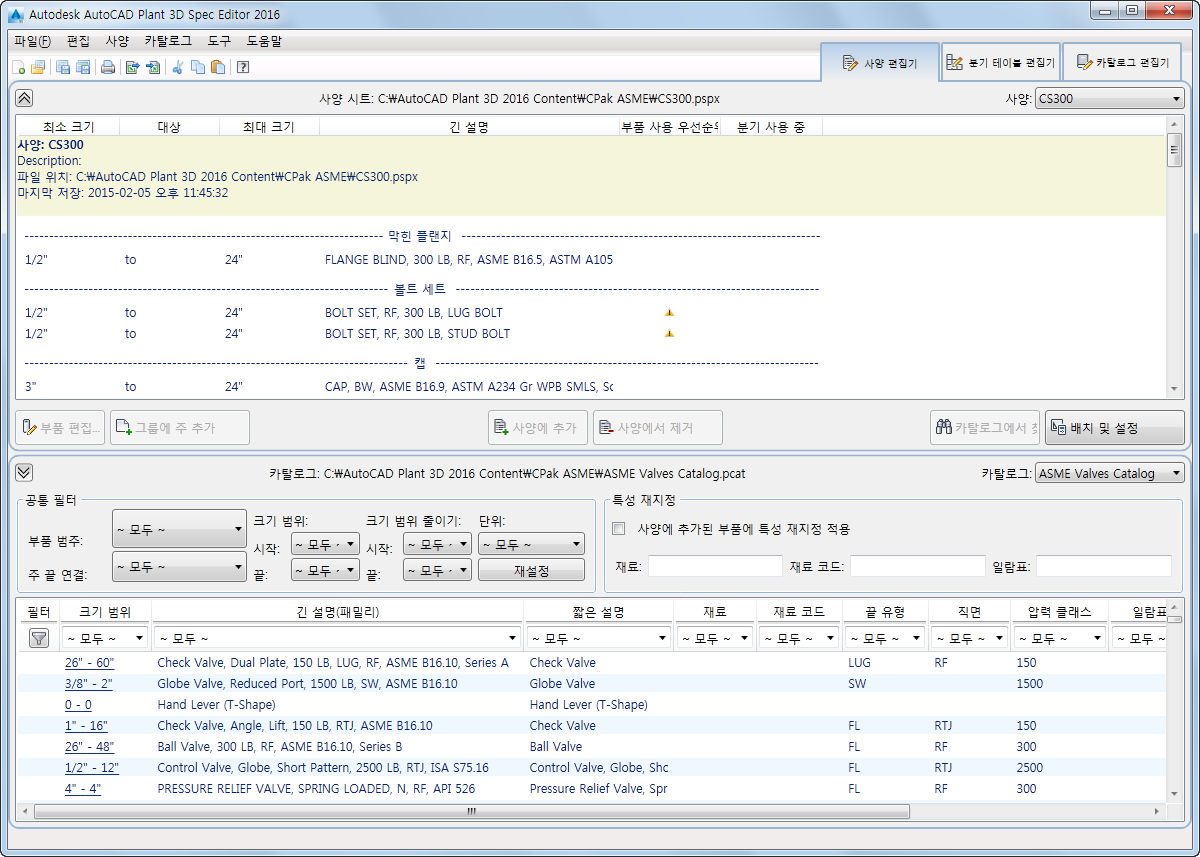

사양 편집기

사양 시트를 작성 및 수정합니다.

사양 편집기를 사용하여 카탈로그에서 부품을 추가해 사양 시트를 작성할 수 있습니다. 그런 다음 특정 파이프 크기에 대해 라우팅할 때 사용할 부속품을 지정할 수 있습니다.

주:

카탈로그 편집기에서만 카탈로그를 수정할 수 있습니다. 사양 편집기 탭에 표시되는 카탈로그 검색기는 읽기 전용입니다.

사양 시트

최소 크기

부품의 사양에 포함된 최소 크기를 표시합니다. 부품 리스트 탭(부품 편집 대화상자)을 사용하여 크기 범위를 변경할 수 있습니다.

최대 크기

부품의 사양에 포함된 최대 크기를 표시합니다.

부품 사용 우선순위

부품 크기를 기준으로 부품이 사용되는 순서를 설정합니다. 크기가 충돌하고 우선순위가 설정되지 않은 경우 경고 아이콘이 표시됩니다. 크기 충돌이 해결되면 녹색 원이 표시됩니다.

열을 마우스 오른쪽 버튼으로 클릭하여 부품 사용 우선순위 대화상자를 표시합니다.

분기 사용 중

부품이 분기 테이블에서 사용되는 경우 확인 아이콘을 표시합니다.

부품 편집

부품 편집 대화상자를 표시합니다.

그룹에 주 추가

그룹에 주 추가 대화상자를 표시합니다.

사양에 추가

카탈로그 창에서 선택한 부품을 사양에 추가합니다. 특성 재지정을 설정한 경우 사양에 추가된 부품에서 재지정 값을 사용합니다.

부품을 사양에 추가하면 부품 그립의 모든 부품 크기가 포함됩니다. 부품 편집 대화상자를 사용하여 사양에서 크기 범위를 지정할 수 있습니다.

사양에서 제거

선택한 부품을 사양에서 삭제합니다.

카탈로그에서 찾기

카탈로그에서 선택한 부품을 찾습니다. 부품이 포함된 카탈로그가 현재 카탈로그로 지정되고 열 필터가 설정됩니다. 필터를 지워 카탈로그의 모든 부품을 표시할 수 있습니다.

배치 및 설정

사양 편집기 배치 및 설정 대화상자를 표시합니다.

카탈로그 검색기

사양에 추가된 부품에 특성 재지정 적용

카탈로그의 부품을 사양 시트에 추가할 때 사용할 특성 값을 설정합니다. 특성 재지정을 사용하면 사양에 추가된 부품의 특성을 신속하게 설정할 수 있습니다.

재지정 특성은 재료, 재료 코드 및 일람표입니다. AutoCAD Plant 3D toolset에서는 재지정할 다른 특성 유형을 지정할 수 없습니다.

재설정

모든 공통 필터를 제거합니다.

필터 지우기

카탈로그에서 찾기로 설정된 설명 필터를 포함하여 열 필터를 제거합니다.
