Regenwassersteuerungen vom Typ Biorückhaltung können unter anderem als Biofilterbecken, Biobecken, Biofilter oder Regengärten bezeichnet werden.
Biodrängräben oder Biofilter-Drängräben können ebenfalls als Regenwassersteuerungen vom Typ Biorückhaltung modelliert werden.
Gesamtvolumen
Der in der unteren rechten Ecke des Datenformulars angezeigte Wert für das Gesamtvolumen zeigt das im System verfügbare Volumen bis zur Freibordhöhe.
Bemaßungen

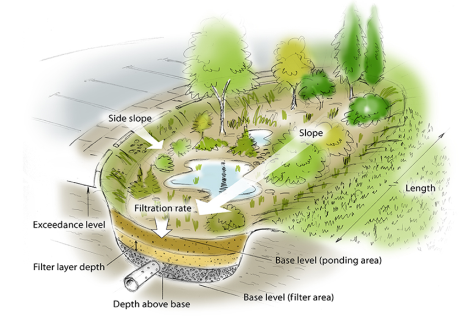

Die Registerkarte Bemaßungen enthält die folgenden Felder:
Wasserhaltungsbereich
Die Tiefe innerhalb des Wasserhaltungsbereichs wird anhand von zwei der folgenden drei Parameter bestimmt. Der dritte Parameter wird automatisch basierend auf der ausgewählten Option berechnet:
- Überschreitungshöhe: Gibt die Höhe (über Bezugspunkt) der Regenwassersteuerung an, oberhalb derer Überflutungen gemeldet werden. Dies ist möglicherweise die Höhe, die mit der Bodenoberfläche oder der Oberseite einer Böschung interagiert, je nachdem, was höher ist. Eine Überschwemmungs- oder Überlaufkuppenhöhe kann als Teil der Auslasssteuerungsdetails auf einer niedrigeren Höhe angegeben werden. Falls ein Oberflächendatenmodell (TIN) vorhanden ist, wird die Überschreitungshöhe automatisch von der Mitte des Symbols oder vom niedrigsten Punkt des Biorückhaltungsumfangs aus erfasst, wenn eine Kontur gezeichnet wurde. In Kombination mit der Freibord-Einstellung kann dem System in der Zusammenfassung der Status Hochwasserrisiko zugewiesen werden. Bei Regenwassersteuerungen an einer Neigung gilt die Überschreitungshöhe für das (niedrigste) Ende stromabwärts. Oberhalb der Überschreitungshöhe wird das Wasser oberirdisch gespeichert und kann dann wieder in das Netz abfließen. Der für das überflutete Volumen verwendete Wasserhaltungsbereich ist die Fläche, die die Biorückhaltung auf dem Plan einnimmt.
- Tiefe: Gibt die Tiefe des Wasserhaltungsbereichs an.
- Basishöhe: Gibt die Höhe (über Bezugspunkt) der Basis des Wasserhaltungsbereichs (oder der Oberseite des Filterbereichs) an. Bei Strukturen an einer Neigung gilt die Sohlenhöhe für das Ende stromabwärts (niedrigstes Ende).
Die Querschnittsfläche des Wasserhaltungsbereichs wird dann anhand der oberen Fläche, der Seitenneigung und der Basisfläche bestimmt. Wenn gemäß der Tiefenberechnung zwei Werte angegeben sind, wird der dritte automatisch basierend auf der ausgewählten Option berechnet:
- Obere Fläche: Zeigt die berechnete Oberfläche an der Oberseite des Wasserhaltungsbereichs an.
- Seitenneigung: Seitenneigung des Wasserhaltungsbereichs.
- Basisfläche: Definiert die Oberfläche an der Basis des Wasserhaltungsbereichs. Daraus ergibt sich auch der Planbereich des Filters des Biorückhaltungssystems.
Freibord: Steuert, wie nahe das Wasser an die angegebene Überschreitungshöhe heranreichen muss, bevor im Status (in der Zusammenfassung) ein Hochwasserrisiko angezeigt wird.
Länge: Die maximale Pfadlänge durch die Regenwassersteuerung, die nur zum Berechnen der Fließzeit verwendet wird. Die Länge wird automatisch anhand der Bemaßungen der Regenwassersteuerung festgelegt, sofern sie nicht überschrieben wird. In diesem Fall wird sie auf Benutzerdefiniert gesetzt.
Längsneigung: Neigung entlang der Länge der Regenwassersteuerung.
Filterrate: Definiert die Volumenstromrate durch das Filtermedium basierend auf dem verwendeten Material. Kann als gesättigte hydraulische Leitfähigkeit bezeichnet werden.
Reibungsschema: Legt die Formel zur Berechnung von Geschwindigkeit und Fließzeit fest. Zur Auswahl stehen: n-Wert nach Manning und Colebrook-White. Die Variable unter dem Kombinationsfeld hängt von der ausgewählten Option ab.
n: n-Rauigkeitswert nach Manning. Wird in der Gleichung der Manning-Formel verwendet, um die Geschwindigkeit und damit die Fließzeit bei Verwendung der Option n-Wert nach Manning zu berechnen.
Rauigkeit: Colebrook-White-Rauigkeitswert. Wird in der Gleichung der Colebrook-White-Formel verwendet, um die Geschwindigkeit und damit die Fließzeit bei Verwendung der Option Colebrook-White zu berechnen.
Filterbereich
Basishöhe: Gibt die Höhe (über Bezugspunkt) der Basis der Regenwassersteuerung vom Typ Biorückhaltung an. Wird automatisch durch Subtrahieren der Wasserhaltungstiefe und der Filtertiefe von der Überschreitungshöhe ausgefüllt.
Rohrdrän ein: Gibt an, ob sich ein Rohr oder eine Haltung als Sickerleitung in der untersten Schicht des Filterbereichs befindet. Wenn Rohrdrän aktiviert ist, kann Folgendes angegeben werden:
Höhe über Basis: Höhe der Rohrsohle über der Basis der Regenwassersteuerung vom Typ Biorückhaltung.
Durchmesser: Definiert den Durchmesser von Rohren.
Anzahl der Rohrleitungsabschnitte: Gibt die Anzahl der Rohre an.
Reibungsschema: Gibt die Formel zur Berechnung von Geschwindigkeit und Fließzeit an. Zur Auswahl stehen: n-Wert nach Manning und Colebrook-White. Die Variable unter dem Kombinationsfeld hängt von der ausgewählten Option ab.
n: n-Rauigkeitswert nach Manning. Wird in der Gleichung der Manning-Formel verwendet, um die Geschwindigkeit und damit die Fließzeit bei Verwendung der Option n-Wert nach Manning zu berechnen.
Rauigkeit: Colebrook-White-Rauigkeitswert. Wird in der Gleichung der Colebrook-White-Formel verwendet, um die Geschwindigkeit und damit die Fließzeit bei Verwendung der Option Colebrook-White zu berechnen.

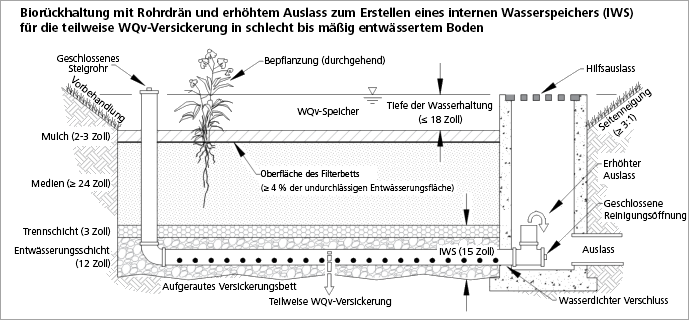

Lösungshöhe: Höhe über der Sohle des Rohrs mit Rohrdrän, an der das Wasser ausgeleitet wird (im Diagramm unten rot markiert). Dies wird häufig verwendet, um eine gesättigte Zone zu erstellen.
Dimensionierungsrechner
Die Option Dimensionierungsrechner ermöglicht es Benutzern, die Größe von Biorückhaltungen neu zu dimensionieren, indem sie ein Volumen und einen Parameter angeben, der geändert werden soll, um dieses Volumen zu erreichen. Der Dimensionierungsrechner wird im Abschnitt Dimensionierungsrechner für Regenwassersteuerungen ausführlicher behandelt.
Filterschichten

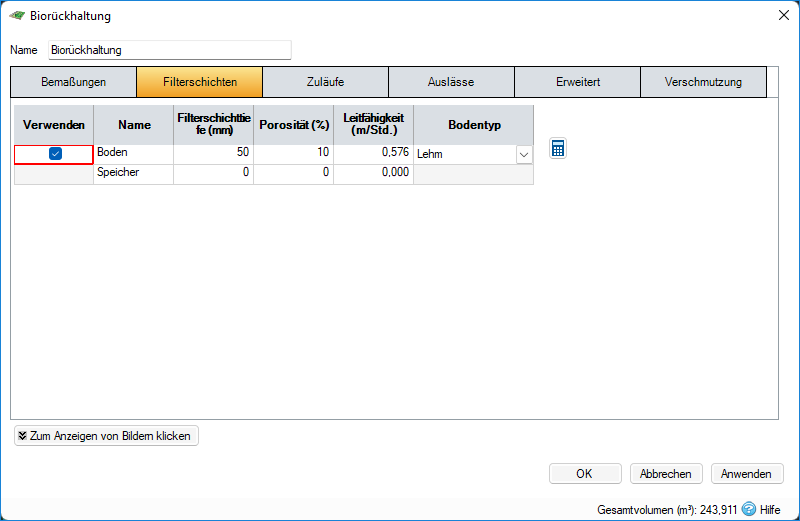

Die Registerkarte Filterschichten enthält die folgenden Felder:
Verwenden: Ermöglicht dem Benutzer die Angabe, ob die optionale Bodenschicht verwendet wird.
Name: Ermöglicht dem Benutzer die Eingabe eines Namens für jede Filterschicht.
Filterschichttiefe: Tiefe der Filterschicht.
Porosität: Porosität der Filterschicht; Beispiel: Ein Wert von 30.000 entspricht 30 % Hohlraum.
Leitfähigkeit: Die Leitfähigkeitsrate wird für die Berechnung der horizontalen und vertikalen Übertragung des Wassers in die unterirdischen Schichten verwendet. Kann als gesättigte hydraulische Leitfähigkeit bezeichnet werden. Weitere Informationen zum Festlegen dieser Werte je nach Materialtyp finden Sie im Leitfaden zu Leitfähigkeitsraten. Als Faustregel gilt, dass die Leitfähigkeit im Allgemeinen mit der Porosität zunimmt (es sei denn, der Boden enthält viele unverbundene Hohlräume).
Bodentyp: Der für die Bodenschicht verwendete Bodentyp; kann mit dem Rechner für die Bodeneigenschaften weiter angepasst werden.
Rechner für Bodentypeneigenschaften
Feldkapazität: Definiert den minimalen Feuchtigkeitsgehalt in der Schicht, nachdem der Boden durch Schwerkraft vollständig entwässert wurde.
Welkpunkt: Definiert den Wassergehalt für einen gut getrockneten Boden (der nur noch das an die Bodenpartikel gebundene Wasser enthält). Dies ist der absolute Mindestwassergehalt für diesen Boden.
Zuläufe
Weitere Informationen zu den verschiedenen Zulauftypen, die angegeben werden können, finden Sie auf der Seite Zuläufe.
Auslässe
Weitere Informationen zu den verschiedenen Auslasstypen, die angegeben werden können, finden Sie auf der Seite Auslässe.
Erweitert

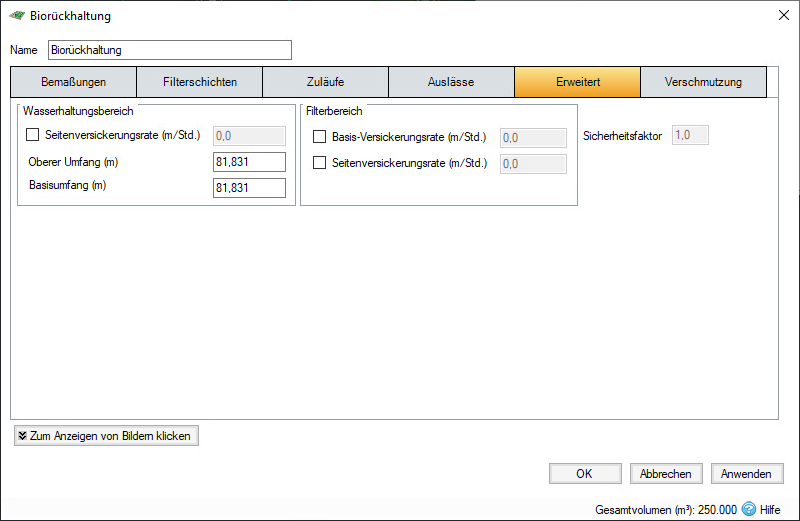

Die Registerkarte Erweitert enthält die folgenden Felder:
Wasserhaltungsbereich
Seitenversickerungsrate: Definiert die Versickerungsrate durch die Seiten des Wasserhaltungsbereichs. Dies sollte anhand eines Leistungstests am Standort ermittelt werden.
Basisumfang: Definiert den Umfang des Wasserhaltungsbereichs an der Basis des Wasserhaltungsbereichs. Wenn die Oberfläche im Plan gezeichnet wird, wird das Feld automatisch basierend auf der Seitenneigung und dem oberen Umfang ausgefüllt. Es kann auch mit einem benutzerdefinierten Wert überschrieben werden.
Oberer Umfang: Definiert den Umfang des Wasserhaltungsbereichs an der Oberseite des Wasserhaltungsbereichs (Überschreitungshöhe). Wenn die Oberfläche im Plan gezeichnet wird, wird das Feld automatisch ausgefüllt, kann jedoch mit einem benutzerdefinierten Wert überschrieben werden.
Filterbereich
Basis-Versickerungsrate: Definiert die Versickerungsrate durch die Basis des Filterbereichs. Dies sollte anhand eines Leistungstests am Standort ermittelt werden.
Seitenversickerungsrate: Definiert die Versickerungsrate durch die Seiten des Filterbereichs. Dies sollte anhand eines Leistungstests am Standort ermittelt werden.
Sicherheitsfaktor: Reduziert die Versickerungsrate während der Analyse, um Versandung oder unzureichende Wartung zu berücksichtigen. Dieses Feld ist für das Vereinigte Königreich ein Pflichtfeld.
Verschmutzung

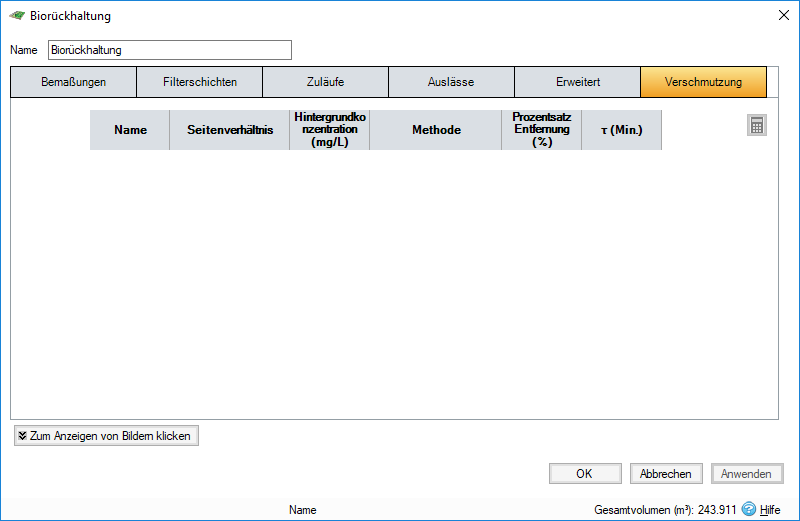

Die Registerkarte Verschmutzung enthält die folgenden Felder:
Name: Name der Schadstoffe. Dieser wird basierend auf den Schadstoffen ausgefüllt, die als Teil der Standortdaten eingerichtet wurden.
Aspekt: Abschnitt, in dem angegeben wird, ob sich der jeweilige Schadstoff auf einen Filter oder eine Wasserhaltung bezieht.
Hintergrundkonzentration: Wert, unter den die Schadstoffkonzentration während der Analyse nicht fallen darf. Wenn die Konzentration diesen Stand erreicht, erfolgt keine weitere Beseitigung.
Methode: Die Methoden Prozentsatz Entfernung oder Abbau erster Ordnung stehen zur Auswahl. Klicken Sie auf die Verknüpfungen, um weitere Informationen zu den einzelnen Methoden zu erhalten.
Prozentsatz Entfernung: Verfügbar, wenn ein entsprechender Prozentsatz eingegeben wurde. Der eingegebene Wert wird vom Zufluss in das System abgezogen.
τ: Abbauzeitkonstante oder (mittlere) Lebensdauer des Schadstoffs. Sie kann manuell eingegeben oder anhand der Abbaukonstante bzw. der Abbauhalbwertszeit berechnet werden. Weitere Informationen finden Sie unter Methoden zur Schadstoffbeseitigung – Abbau erster Ordnung.
