Regenwassersteuerungen für durchlässige Befestigung können verwendet werden, um eine Reihe von Regenwassersteuerungen zu modellieren, einschließlich, jedoch nicht beschränkt auf durchlässige Befestigungen, durchlässige Oberflächen (z. B. Asphalt) und durchlässiges Verbundpflaster, alle mit und ohne Sickerleitungsrohre.
Gesamtvolumen
Der in der unteren rechten Ecke des Datenformulars angezeigte Wert für das Gesamtvolumen zeigt das im System verfügbare Volumen bis zur Freibordhöhe.
Bemaßungen
Die Registerkarte Bemaßungen enthält die folgenden Felder:
Die Tiefe innerhalb der Regenwassersteuerung wird anhand von zwei der folgenden drei Parameter bestimmt, wobei der dritte basierend auf der ausgewählten Option automatisch berechnet wird:
- Überschreitungshöhe: Gibt die Höhe (über Bezugspunkt) der Regenwassersteuerung an, oberhalb derer Überflutungen gemeldet werden. Dies ist möglicherweise die Höhe, die mit der Bodenoberfläche oder der Oberseite einer Böschung interagiert, je nachdem, was höher ist. Eine Überschwemmungs- oder Überlaufkuppenhöhe kann als Teil der Auslasssteuerungsdetails auf einer niedrigeren Höhe angegeben werden. Falls ein Oberflächendatenmodell (TIN) vorhanden ist, wird die Überschreitungshöhe automatisch von der Mitte des Symbols oder vom niedrigsten Punkt des Biorückhaltungsumfangs aus erfasst, wenn eine Fläche gezeichnet wurde. In Kombination mit der Freibord-Einstellung kann dem System in der Zusammenfassung der Status Hochwasserrisiko zugewiesen werden. Bei Regenwassersteuerungen an einer Neigung gilt die Überschreitungshöhe für das (niedrigste) Ende stromabwärts. Oberhalb der Überschreitungshöhe wird das Wasser oberirdisch gespeichert und kann dann wieder in das Netz abfließen. Der Wasserhaltungsbereich, der für das überflutete Volumen verwendet wird, ist die Fläche, die die durchlässige Befestigung auf dem Plan einnimmt.
- Tiefe: Gibt die Tiefe der Regenwassersteuerung an.
- Basishöhe: Gibt die Höhe (über Bezugspunkt) der Basis der Regenwassersteuerung an. Bei Strukturen an einer Neigung gilt die Sohlenhöhe für das Ende stromabwärts (niedrigstes Ende).
Befestigungsschichttiefe: Die Tiefe der Pflastersteine an der Oberseite der Regenwassersteuerung. Diese Tiefe wird aus den verfügbaren Volumenberechnungen ausgeschlossen.
Membranperkolation: Die Geschwindigkeit, mit der Wasser durch die Membran unter dem Pflaster und in den verfügbaren Speicher gelangen kann.
Porosität: Prozentsatz des Speichervolumens, der für die Speicherung zur Verfügung steht. Dies wird durch den Typ des verwendeten Füllmaterials festgelegt, das heißt in der Regel 30 % für Bruchstein.
Länge: Die maximale Pfadlänge durch die Regenwassersteuerung, die nur zum Berechnen der Fließzeit verwendet wird. Die Länge wird automatisch anhand der Bemaßungen der Regenwassersteuerung festgelegt, sofern sie nicht überschrieben wird. In diesem Fall wird sie auf Benutzerdefiniert gesetzt.
Längsneigung: Neigung entlang der Länge der Regenwassersteuerung.
Breite: Breite der Regenwassersteuerung.
Rohrdrän ein: Gibt an, ob sich ein Rohr oder eine Haltung als Sickerleitung in der untersten Schicht des Filterbereichs befindet. Wenn Rohrdrän aktiviert ist, kann Folgendes angegeben werden:
Höhe über Basis: Höhe der Rohrsohle über der Basis des Systems.
Durchmesser: Definiert den Durchmesser von Rohren.
Anzahl der Rohrleitungsabschnitte: Gibt die Anzahl der Rohre an.
Reibungsschema: Gibt die Formel zur Berechnung von Geschwindigkeit und Fließzeit an. Zur Auswahl stehen: n-Wert nach Manning und Colebrook-White. Die Variable unter dem Kombinationsfeld hängt von der ausgewählten Option ab.
n: n-Rauigkeitswert nach Manning. Wird in der Gleichung der Manning-Formel verwendet, um die Geschwindigkeit und damit die Fließzeit bei Verwendung der Option n-Wert nach Manning zu berechnen.
Rauigkeit: Colebrook-White-Rauigkeitswert. Wird in der Gleichung der Colebrook-White-Formel verwendet, um die Geschwindigkeit und damit die Fließzeit bei Verwendung der Option Colebrook-White zu berechnen.

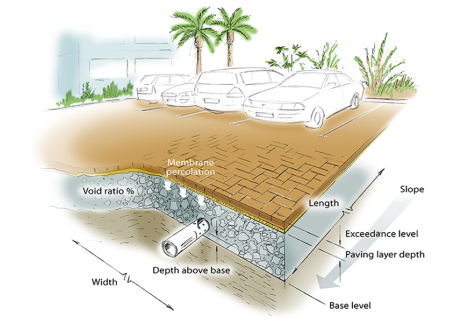

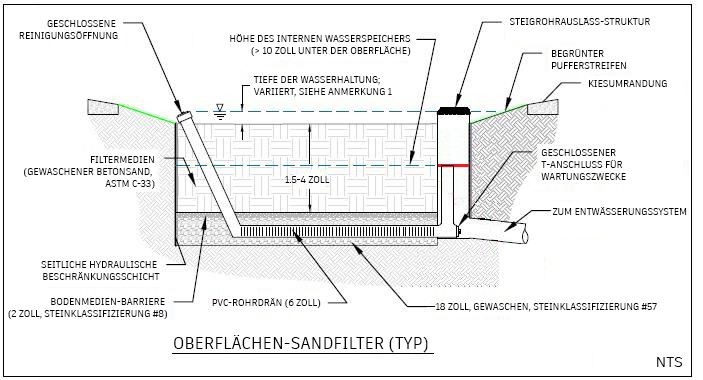

Lösungshöhe: Höhe über der Sohle des Rohrdräns-Rohrs, an der das Wasser eingeleitet wird (im Diagramm unten rot markiert). Dies wird häufig verwendet, um eine gesättigte Zone zu erstellen.
Dimensionierungsrechner
Die Option Dimensionierungsrechner ermöglicht es dem Benutzer, die Größe der durchlässigen Befestigung zu ändern, indem er ein Volumen und einen Parameter angibt, der geändert werden soll, um dieses Volumen zu erreichen. Der Dimensionierungsrechner wird im Abschnitt Dimensionierungsrechner für Regenwassersteuerungen ausführlicher behandelt.
Zuläufe
Weitere Informationen zu den verschiedenen Zulauftypen, die angegeben werden können, finden Sie auf der Seite Zuläufe.
Auslässe
Weitere Informationen zu den verschiedenen Auslasstypen, die angegeben werden können, finden Sie auf der Seite Auslässe.
Erweitert

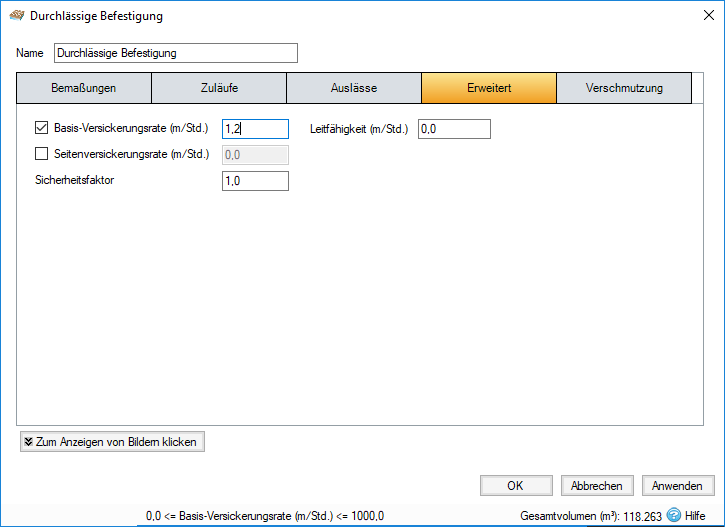

Die Registerkarte Erweitert enthält die folgenden Felder:
Basis-Versickerungsrate: Definiert die Versickerungsrate durch die Basis des Filterbereichs. Dies sollte anhand eines Leistungstests am Standort ermittelt werden.
Seitenversickerungsrate: Definiert die Versickerungsrate durch die Seiten des Filterbereichs. Dies sollte anhand eines Leistungstests am Standort ermittelt werden.
Sicherheitsfaktor: Reduziert die Versickerungsrate während der Analyse, um Versandung oder unzureichende Wartung zu berücksichtigen. Für das Vereinigte Königreich ist dies erforderlich.
Leitfähigkeit:Die Leitfähigkeitsrate wird für die Berechnung der horizontalen und vertikalen Übertragung des Wassers in die unterirdischen Schichten verwendet. Weitere Informationen zum Festlegen dieser Werte je nach Materialtyp finden Sie im Leitfaden zu Leitfähigkeitsraten.
Verschmutzung

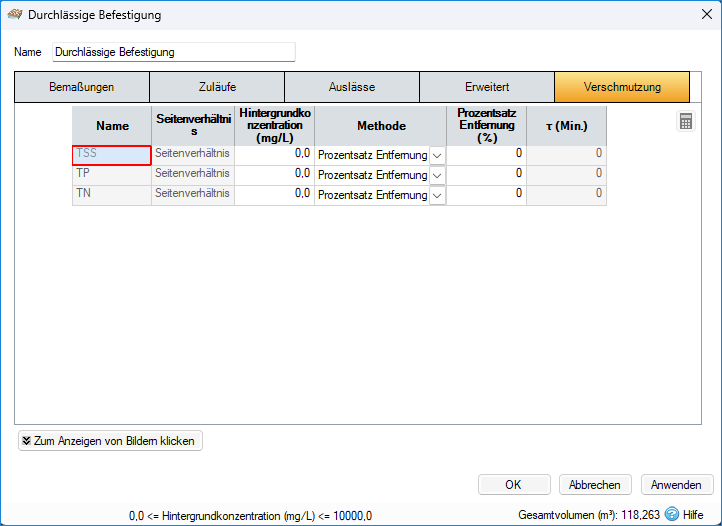

Die Registerkarte Verschmutzung enthält die folgenden Felder:
Name: Name der Schadstoffe. Dieser wird basierend auf den Schadstoffen ausgefüllt, die als Teil der Standortdaten eingerichtet wurden.
Hintergrundkonzentration: Wert, unter den die Schadstoffkonzentration während der Analyse nicht fallen darf. Wenn die Konzentration diesen Stand erreicht, erfolgt keine weitere Beseitigung.
Methode: Die Methoden Prozentsatz Entfernung oder Abbau erster Ordnung stehen zur Auswahl. Klicken Sie auf die Verknüpfungen, um weitere Informationen zu den einzelnen Methoden zu erhalten.
Prozentsatz Entfernung: Verfügbar, wenn ein entsprechender Prozentsatz eingegeben wurde. Der eingegebene Wert wird vom Zufluss in das System abgezogen.
τ: Abbauzeitkonstante oder (mittlere) Lebensdauer des Schadstoffs. Sie kann manuell eingegeben oder anhand der Abbaukonstante bzw. der Abbauhalbwertszeit berechnet werden. Weitere Informationen finden Sie unter Methoden zur Schadstoffbeseitigung – Abbau erster Ordnung.
