Regenwassersteuerungen mit Drängraben werden verwendet, um eine Reihe von Regenwassersteuerungen zu modellieren. Dazu gehören u. a. feuchte sowie begrünte, trockene Drängräben, Sickeranlagen, Filtergräben, Versickerungsgräben, trockene Brunnengräben und Mulden (Rohre mit und ohne Rohrdrän).
Gesamtvolumen
Der in der unteren rechten Ecke des Datenformulars angezeigte Wert für das Gesamtvolumen zeigt das im System verfügbare Volumen bis zur Freibordhöhe.

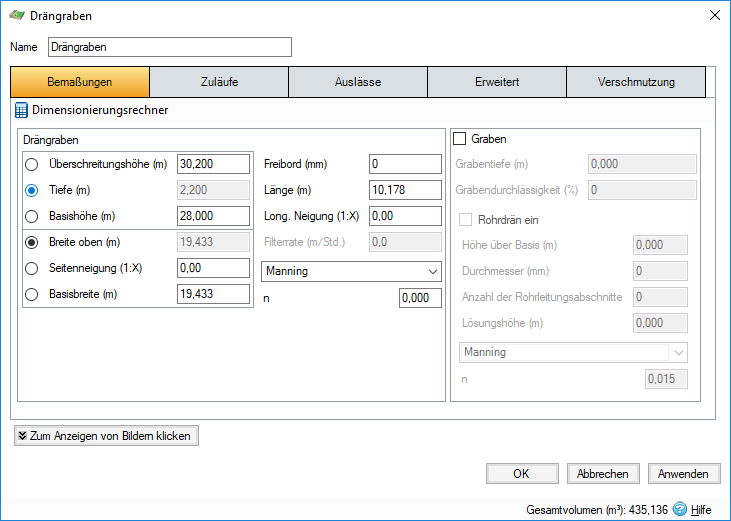

Bemaßungen
Die Registerkarte Bemaßungen enthält die folgenden Felder:
Drängraben

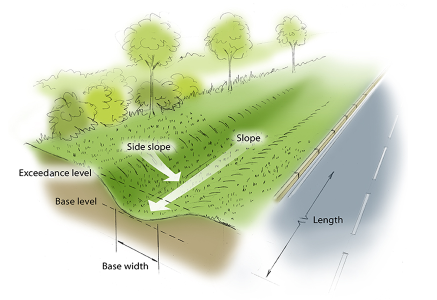

Die Tiefe innerhalb des Drängrabenbereichs wird anhand von zwei der folgenden drei Parameter bestimmt. Der dritte Parameter wird automatisch basierend auf der ausgewählten Option berechnet:
- Überschreitungshöhe: Gibt die Höhe (über Bezugspunkt) der Regenwassersteuerung an, oberhalb derer Überflutungen gemeldet werden. Dies ist möglicherweise die Höhe, die mit der Bodenoberfläche oder der Oberseite einer Böschung interagiert, je nachdem, was höher ist. Eine Überschwemmungs- oder Überlaufkuppenhöhe kann als Teil der Auslasssteuerungsdetails auf einer niedrigeren Höhe angegeben werden. Falls ein Oberflächendatenmodell (TIN) vorhanden ist, wird die Überschreitungshöhe automatisch von der Mitte des Symbols oder vom niedrigsten Punkt des Biorückhaltungsumfangs aus erfasst, wenn eine Kontur gezeichnet wurde. In Kombination mit der Freibord-Einstellung kann dem System in der Zusammenfassung der Status Hochwasserrisiko zugewiesen werden. Bei Regenwassersteuerungen an einer Neigung gilt die Überschreitungshöhe für das (niedrigste) Ende stromabwärts. Oberhalb der Überschreitungshöhe wird das Wasser oberirdisch gespeichert und kann dann wieder in das Netz abfließen. Der Wasserhaltungsbereich, der für das überflutete Volumen verwendet wird, ist die Fläche, die der Drängraben auf dem Plan einnimmt.
- Tiefe: Gibt die Tiefe des Drängrabens an.
- Basishöhe: Gibt die Höhe (über Bezugspunkt) der Drängrabenbasis (oder der Oberseite des Grabens, falls verwendet) an. Bei Strukturen an einer Neigung gilt die Sohlenhöhe für das Ende stromabwärts (niedrigstes Ende).
Die Querschnittsfläche des Drängrabenbereichs wird dann anhand der oberen Breite, der Seitenneigung und der Basisbreite bestimmt. Wenn gemäß der Tiefenberechnung zwei Werte angegeben sind, wird der dritte automatisch basierend auf der ausgewählten Option berechnet:
- Breite oben: Die Breite an der Oberseite des Drängrabens.
- Seitenneigung: Seitenneigung des Drängrabens.
- Basisbreite: Die Breite an der Unterseite des Drängrabens. Dies gibt auch die Breite des Grabenabschnitts an, sofern verwendet.
Freibord: Steuert, wie nahe das Wasser an die angegebene Überschreitungshöhe heranreichen muss, bevor im Status (in der Zusammenfassung) ein Hochwasserrisiko angezeigt wird.
Länge: Die maximale Pfadlänge durch die Regenwassersteuerung, die nur zum Berechnen der Fließzeit verwendet wird. Die Länge wird automatisch anhand der Bemaßungen der Regenwassersteuerung festgelegt, sofern sie nicht überschrieben wird. In diesem Fall wird sie auf Benutzerdefiniert gesetzt.
Längsneigung: Neigung entlang der Länge der Regenwassersteuerung. Beachten Sie, dass im Gegensatz zu anderen Regenwassersteuerungen eine Längsneigung ungleich null obligatorisch ist.
Filterrate: Definiert die Filterrate vom Drängraben in den Graben, falls verwendet.
Reibungsschema: Legt die Formel zur Berechnung von Geschwindigkeit und Fließzeit fest. Zur Auswahl stehen: n-Wert nach Manning und Colebrook-White. Die Variable unter dem Kombinationsfeld hängt von der ausgewählten Option ab.
n: n-Rauigkeitswert nach Manning. Wird in der Gleichung der Manning-Formel verwendet, um die Geschwindigkeit und damit die Fließzeit bei Verwendung der Option n-Wert nach Manning zu berechnen.
Rauigkeit: Colebrook-White-Rauigkeitswert. Wird in der Gleichung der Colebrook-White-Formel verwendet, um die Geschwindigkeit und damit die Fließzeit bei Verwendung der Option Colebrook-White zu berechnen.
Graben
Grabentiefe: Die Tiefe des Grabens.
Grabenporosität: Der Prozentsatz des Grabens, der für die Speicherung zur Verfügung steht. Dies wird durch den Typ des verwendeten Füllmaterials festgelegt, das heißt in der Regel 30 % für Bruchstein.
Rohrdrän ein: Gibt an, ob ein Rohrdrän für Rohre oder Haltungen in der untersten Schicht des Filterbereichs vorhanden ist. Wenn Rohrdrän aktiviert ist, kann Folgendes angegeben werden:
Höhe über Basis: Höhe der Sohle des Rohrs über der Basis des Entwässerungssystems.
Durchmesser: Definiert den Durchmesser von Rohren.
Anzahl der Rohrleitungsabschnitte: Gibt die Anzahl der Rohre an.
Reibungsschema: Legt die Formel zur Berechnung von Geschwindigkeit und Fließzeit fest. Zur Auswahl stehen: n-Wert nach Manning und Colebrook-White. Die Variable unter dem Kombinationsfeld hängt von der ausgewählten Option ab.
n: n-Rauigkeitswert nach Manning. Wird in der Gleichung der Manning-Formel verwendet, um die Geschwindigkeit und damit die Fließzeit bei Verwendung der Option n-Wert nach Manning zu berechnen.
Rauigkeit: Colebrook-White-Rauigkeitswert. Wird in der Gleichung der Colebrook-White-Formel verwendet, um die Geschwindigkeit und damit die Fließzeit bei Verwendung der Option Colebrook-White zu berechnen.

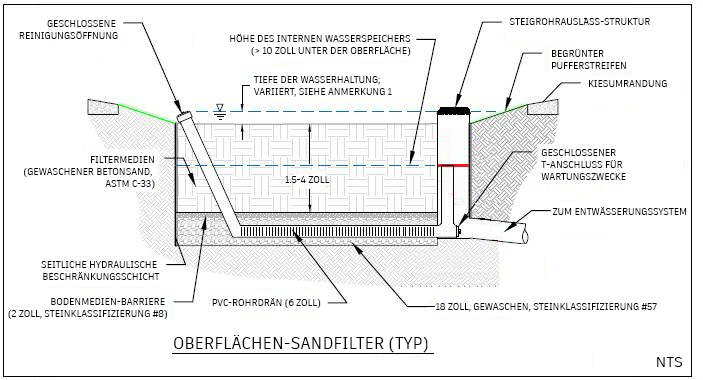

Lösungshöhe: Höhe über der Sohle des Rohrs mit Rohrdrän, an der das Wasser ausgeleitet wird (im Diagramm unten rot markiert). Dies wird häufig verwendet, um eine gesättigte Zone zu erstellen.
Dimensionierungsrechner
Die Option Dimensionierungsrechner ermöglicht es Benutzern, die Größe von Drängräben neu zu dimensionieren, indem sie ein Volumen und einen Parameter angeben, der geändert werden soll, um dieses Volumen zu erreichen. Der Dimensionierungsrechner wird im Abschnitt Dimensionierungsrechner für Regenwassersteuerungen ausführlicher behandelt.
Zuläufe
Weitere Informationen zu den verschiedenen Zulauftypen, die angegeben werden können, finden Sie auf der Seite Zuläufe.
Auslässe
Weitere Informationen zu den verschiedenen Auslasstypen, die angegeben werden können, finden Sie auf der Seite Auslässe.

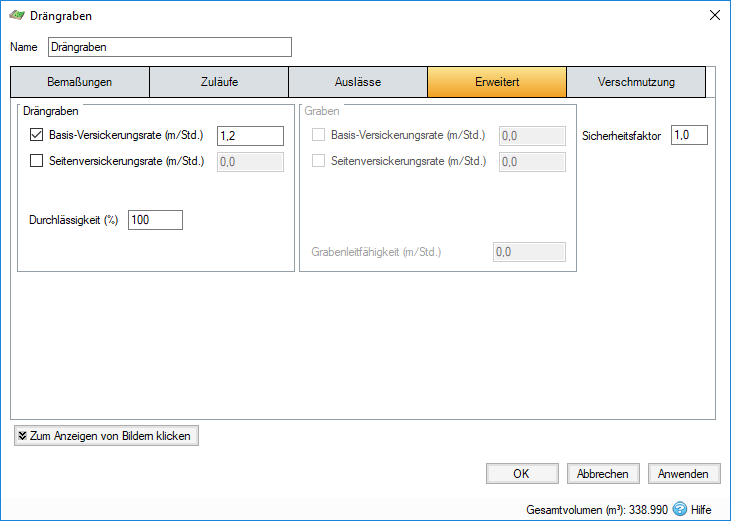

Erweitert
Die Registerkarte Erweitert enthält die folgenden Felder:
Drängraben
Basis-Versickerungsrate: Definiert die Versickerungsrate durch die Basis des Filterbereichs. Dies sollte anhand eines Leistungstests am Standort ermittelt werden.
Seitenversickerungsrate: Definiert die Versickerungsrate durch die Seiten des Filterbereichs. Dies sollte anhand eines Leistungstests am Standort ermittelt werden.
Porosität: Der Prozentsatz des Drängrabens, der für die Speicherung zur Verfügung steht. Dies wird durch den Typ des verwendeten Füllmaterials festgelegt, das heißt 100 %, wenn leer, oder in der Regel 30 % für Bruchstein.
Graben
Basis-Versickerungsrate: Definiert die Versickerungsrate durch die Basis des Filterbereichs. Dies sollte anhand eines Leistungstests am Standort ermittelt werden.
Seitenversickerungsrate: Definiert die Versickerungsrate durch die Seiten des Filterbereichs. Dies sollte anhand eines Leistungstests am Standort ermittelt werden.
Leitfähigkeit: Die Leitfähigkeitsrate wird für die Berechnung der horizontalen und vertikalen Übertragung des Wassers in die unterirdischen Schichten verwendet. Weitere Informationen zum Festlegen dieser Werte je nach Materialtyp finden Sie im Hilfethema zu Leitfähigkeitsraten.
Sicherheitsfaktor: Reduziert die Versickerungsrate während der Analyse, um Versandung oder unzureichende Wartung zu berücksichtigen. Für das Vereinigte Königreich ist dies erforderlich.

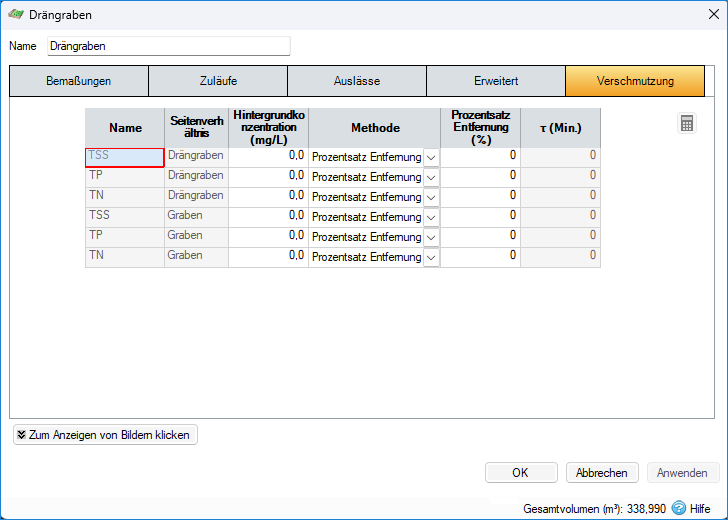

Verschmutzung
Die Registerkarte Verschmutzung enthält die folgenden Felder:
Name: Name der Schadstoffe. Dieser wird basierend auf den Schadstoffen ausgefüllt, die als Teil der Standortdaten eingerichtet wurden.
Seitenverhältnis: Ein Abschnitt, in dem angegeben wird, ob sich der jeweilige Schadstoff auf einen Drängraben oder Graben bezieht.
Hintergrundkonzentration: Wert, unter den die Schadstoffkonzentration während der Analyse nicht fallen darf. Wenn die Konzentration diesen Stand erreicht, erfolgt keine weitere Beseitigung.
Methode: Die Methoden Prozentsatz Entfernung oder Abbau erster Ordnung stehen zur Auswahl. Klicken Sie auf die Verknüpfungen, um weitere Informationen zu den einzelnen Methoden zu erhalten.
Prozentsatz Entfernung: Verfügbar, wenn ein entsprechender Prozentsatz eingegeben wurde. Der eingegebene Wert wird vom Zufluss in das System abgezogen.
τ: Abbauzeitkonstante oder (mittlere) Lebensdauer des Schadstoffs. Sie kann manuell eingegeben oder anhand der Abbaukonstante bzw. der Abbauhalbwertszeit berechnet werden. Weitere Informationen finden Sie unter Methoden zur Schadstoffbeseitigung – Abbau erster Ordnung.
