Le rapport de conception de réseau permet d’afficher différentes données de connexion et de conception de réseau dans plusieurs dispositions. Une fois qu’un chemin d’écoulement est sélectionné dans le premier menu déroulant, le rapport affiche des informations liées à la disposition de la table. Cette dernière peut être sélectionnée dans une liste du menu déroulant. Les dispositions de table disponibles sont les suivantes :
- Par défaut
- Méthode de Caquot
- Complète
- HEC-22
- Phase Eaux usées
Les critères de conception de réseau accessibles depuis la barre d’outils permettent de modifier les restrictions de débit et de canalisation sans passer par l’assistant de conception de réseau.
Si l’assistant de conception de réseau a été modifié, utilisez le bouton Recalculer la méthode rationnelle pour mettre à jour les calculs de débit sans passer par l’assistant de conception de réseau.
Si l’option Conserver l’actualisation des résultats rationnels est activée, les résultats rationnels sont automatiquement recalculés lorsque la conception ou les critères de conception du réseau sont mis à jour ou qu’un chemin d’écoulement différent est sélectionné.
Vous pouvez activer l’option Audit pour mettre en évidence les erreurs potentielles dans la conception actuelle. Notamment :
- Vitesses en dehors des limites définies dans les critères de conception de réseau. Cette option est uniquement affichée si les vitesses ont été définies pour être utilisées dans les critères et si les valeurs indiquées pour les valeurs maximale et minimale sont valides.
- Débit dépassant la capacité.
- Profondeur de couverture minimale non atteinte. Cette option est uniquement affichée si l’option de profondeur de couverture minimale est sélectionnée dans les critères de conception de réseau.

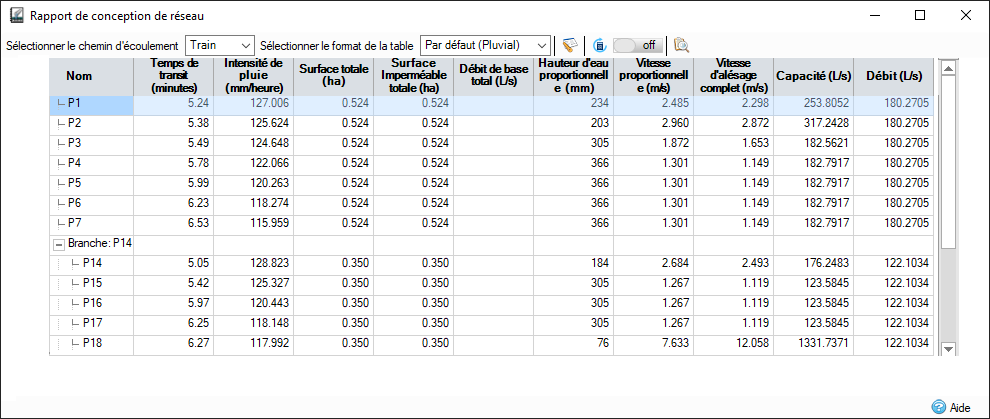

Par défaut
Disposition similaire à celles des résultats de conception de réseau des versions précédentes.
Nom : nom de la connexion, tel qu’indiqué dans la vue en plan.
Temps de transit : le temps de transit est calculé en additionnant la durée d’entrée minimum à partir de la conception du réseau et le temps de transit à travers les connexions en amont. Le temps de transit d’une connexion donnée est calculé à l’aide de la vitesse d’écoulement dans des conditions d’alésage complet et de la longueur de la connexion.
Intensité de pluie : l’intensité de pluie est déterminée à partir des données IDF spécifiées dans la conception de réseau, en fonction du temps de transit pour la connexion donnée. Elle est ensuite utilisée dans la méthode de calcul sélectionnée pour déterminer le débit utilisé pour le dimensionnement automatique des conduites/canaux.
Surface totale : la surface totale (non prise en compte par le coefficient de ruissellement) est utilisée plutôt que l’aire contributive. Le calcul n’inclut pas les aires contributives en amont.
Surface imperméable totale : surface imperméable totale liée aux apports connectés. Cette valeur doit tenir compte du pourcentage de surface imperméabilisée spécifiée par surface avant d’être additionnée.
Débit de base total : débit de base total, y compris les écoulements de base des connexions en amont.
Hauteur d’eau proportionnelle : la profondeur proportionnelle correspond à la hauteur d’eau réelle dans la conduite pour le débit calculé.
Vitesse proportionnelle : la vitesse proportionnelle est la vitesse de l’eau dans la conduite (c’est-à-dire à la profondeur proportionnelle) correspondant au débit calculé.
Capacité limitée à XX % : capacité de la conduite dans les conditions de canalisation limitées spécifiées dans les critères de conception de réseau. La colonne est visible si l’option Limiter les conditions de capacité de conduite est cochée dans les critères de conception de réseau.
Vitesse d’alésage complet : la vitesse d’alésage complet est calculée à l’aide de la formule de Manning ou de la formule de Colebrook-White et est basée sur les conditions d’alésage complet.
Capacité : la capacité de la conduite est calculée à l’aide de l’équation de Manning ou de Colebrook-White et est basée sur les conditions d’alésage complet.
Débit : le débit est déterminé selon la méthode de calcul sélectionnée dans la boîte de dialogue Conception de réseau.
Méthode rationnelle : débit = intensité de pluie x surface totale + débit de base total
Méthode rationnelle modifiée (GB) : débit = intensité de pluie x surface totale * Cr(1,3) + débit de base total
Méthode de Caquot : le débit est calculé à l’aide d’une série de formules utilisées par la méthode de Caquot.
La disposition par défaut des phases des eaux usées comporte de légères différences. Reportez-vous à la section Phase Eaux usées.

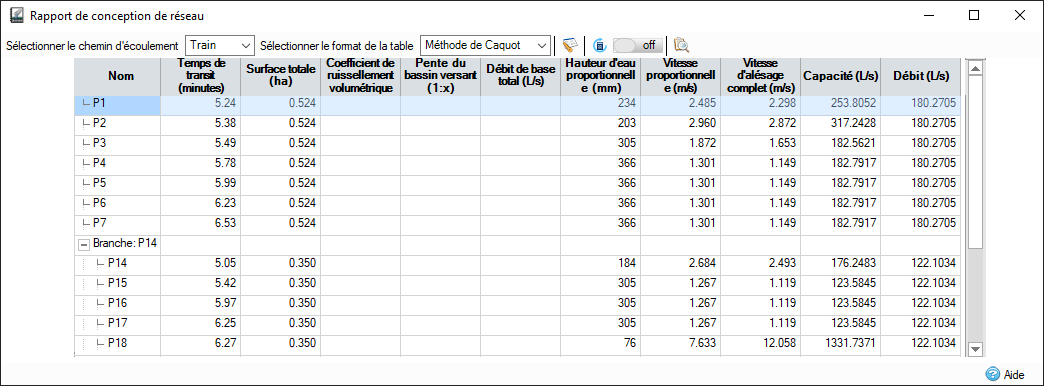

Méthode de Caquot
Jeu de données utilisé par défaut lorsque la méthode de Caquot est sélectionnée, comme dans la section Conception de réseau.
Nom : nom de la connexion, tel qu’indiqué dans la vue en plan.
Temps de transit : le temps de transit est calculé en additionnant la durée d’entrée minimum à partir de la conception du réseau et le temps de transit à travers les connexions en amont. Le temps de transit d’une connexion donnée est calculé à l’aide de la vitesse d’écoulement dans des conditions d’alésage complet et de la longueur de la connexion.
Surface totale : lorsque la méthode de Caquot est utilisée, la surface totale (non prise en compte par le coefficient de ruissellement) est utilisée plutôt que l’aire contributive.
Coefficient de ruissellement volumétrique : il s’agit du coefficient de ruissellement combiné déterminé par la méthode de Caquot à mesure que les surfaces sont combinées.
Pente du bassin versant : il s’agit de la pente du bassin versant combinée qui est déterminée par la méthode de Caquot à mesure que les surfaces sont combinées.
Débit de base total : débit de base total, y compris les écoulements de base des connexions en amont.
Hauteur d’eau proportionnelle : la profondeur proportionnelle correspond à la hauteur d’eau réelle dans la conduite pour le débit calculé.
Vitesse proportionnelle : la vitesse proportionnelle est la vitesse de l’eau dans la conduite (c’est-à-dire à la profondeur proportionnelle) correspondant au débit calculé.
Vitesse d’alésage complet : la vitesse d’alésage complet est calculée à l’aide de la formule de Manning ou de la formule de Colebrook-White et est basée sur les conditions d’alésage complet.
Capacité : la capacité de la conduite est calculée à l’aide de l’équation de Manning ou de Colebrook-White et est basée sur les conditions d’alésage complet.
Débit : le débit est déterminé selon la méthode de calcul sélectionnée dans la boîte de dialogue Conception de réseau.
Méthode rationnelle : débit = intensité de pluie x surface totale + débit de base total
Méthode rationnelle modifiée (GB) : débit = intensité de pluie x surface totale * Cr(1,3) + débit de base total
Méthode de Caquot : le débit est calculé à l’aide d’une série de formules utilisées par la méthode de Caquot.

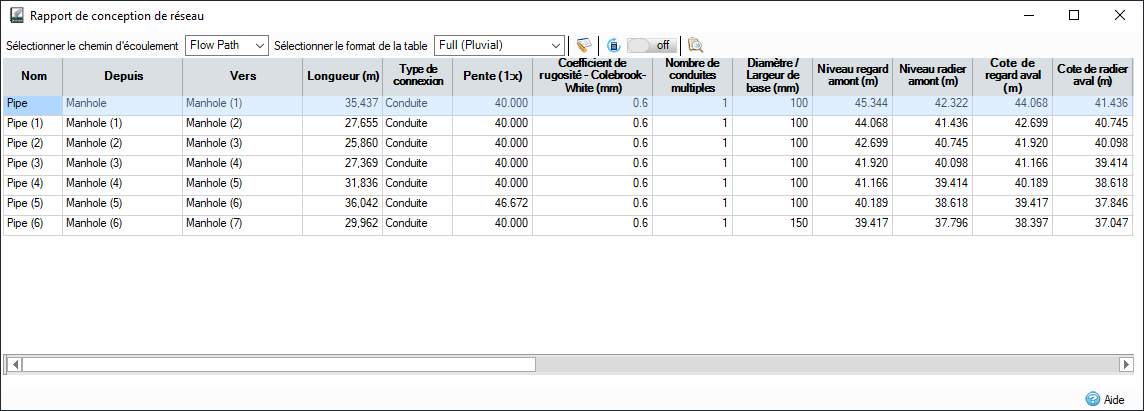

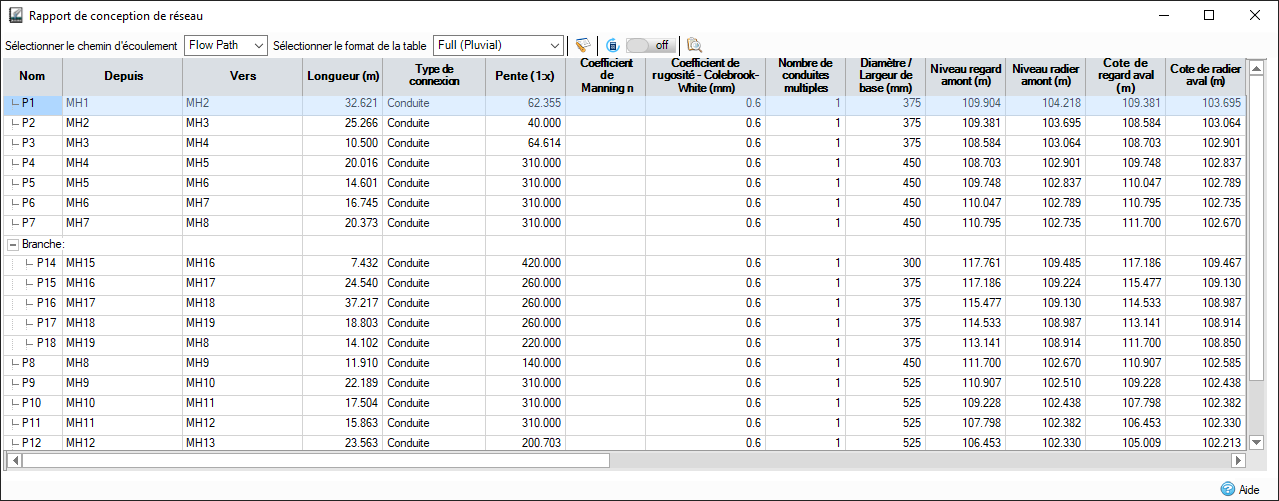

Complet
Jeu de données plus complet incluant de nombreux détails entrés lors de la conception du réseau.
Colonnes masquées
- Nombre de conduites multiples : pour afficher cette colonne, le chemin d’écoulement doit inclure une conduite, un ponceau rectangulaire ou un canal.
- Hauteur : pour afficher cette colonne, le chemin d’écoulement doit inclure un ponceau rectangulaire ou un canal.
- Coefficient de Manning n : pour afficher cette colonne, le chemin d’écoulement doit inclure une connexion hydraulique avec une valeur n de Manning.
- Rugosité de Colebrooke-White : pour afficher cette colonne, le chemin d’écoulement doit inclure une connexion hydraulique avec une valeur de rugosité de Colebrooke-White.
- Goussets d’angle : pour afficher cette colonne, le chemin d’écoulement doit inclure un ponceau rectangulaire.
- Pente latérale : pour inclure cette colonne, le chemin d’écoulement doit inclure un canal trapézoïdal ou triangulaire.
Nom : nom de la connexion, tel qu’indiqué dans la vue en plan.
Depuis : étiquette de l’élément situé à l’extrémité amont de la connexion.
Vers : étiquette de l’élément situé à l’extrémité en aval de la connexion.
Longueur : longueur de la connexion. Si elle apparaît en rouge, la longueur a été définie par l’utilisateur. Sinon, elle a été calculée à l’aide des coordonnées des connexions de la vue en plan.
Type de connexion : les types de connexions sont les suivants :
- Transfert instantané : n’a aucun effet sur le mouvement de l’eau.
- Débit retardé : introduit un délai sur le mouvement de l’eau selon la valeur du temps de transit entré. Les colonnes Vitesse et Temps de transit sont affichées par défaut.
- Connexion de canalisation : permet de modéliser une canalisation ou une série de canalisations parallèles avec un diamètre, une pente longitudinale et des niveaux. Les dimensions peuvent être entrées selon les besoins ou calculées à l’aide de la conception de réseau. Les colonnes Pente, Coefficient de Manning n, Diamètre/Largeur de base, Niveau regard amont, Niveau radier amont, Cote de regard aval et Cote de radier aval sont affichées par défaut.
- Ponceau rectangulaire : permet de modéliser un ponceau rectangulaire ou une série de ponceaux parallèles avec une largeur de base, une hauteur, un gousset d’angle, une pente longitudinale et des niveaux. Les dimensions peuvent être entrées selon les besoins ou calculées à l’aide de la conception de réseau. Les valeur des options Pente, Coefficient de Manning n, Diamètre/Largeur de base, Hauteur, Niveau regard amont, Niveau radier amont, Cote de regard aval et Cote de radier aval sont affichées par défaut.
- Canal rectangulaire : permet de modéliser un canal rectangulaire ou une série de canaux parallèles avec une largeur de base, une hauteur, une pente longitudinale et des niveaux. Les dimensions peuvent être entrées selon les besoins ou calculées à l’aide de la conception de réseau. Les colonnes Pente, Coefficient de Manning n, Diamètre/Largeur de base, Hauteur, Niveau regard amont, Niveau radier amont, Cote de regard aval et Cote de radier aval sont affichées par défaut.
- Canal trapézoïdal : permet de modéliser un canal trapézoïdal ou une série de canaux parallèles avec une largeur de base, une pente latérale, une hauteur, une pente longitudinale et des niveaux. Les dimensions peuvent être entrées selon les besoins ou calculées à l’aide de la conception de réseau. Les colonnes Pente, Coefficient de Manning n, Diamètre/Largeur de la base, Hauteur, Pente latérale, Niveau regard amont, Niveau radier amont, Cote de regard aval et Cote de radier aval sont affichées par défaut.
- Canal triangulaire : permet de modéliser un canal rectangulaire non symétrique ou une série de canaux parallèles avec une pente latérale, une hauteur, une pente longitudinale et des niveaux. Les dimensions peuvent être entrées selon les besoins ou calculées à l’aide de la conception de réseau. Les colonnes Pente, Coefficient de Manning n, Hauteur, Pente latérale, Niveau regard amont, Niveau radier amont, Cote de regard aval et Cote de radier aval sont affichées par défaut.
-
Connexion personnalisée : permet de modéliser une connexion personnalisée ou une série de connexions parallèles, à l’aide d’une coupe transversale personnalisée, d’une pente longitudinale et de niveaux. Les dimensions peuvent être entrées selon les besoins ou calculées à l’aide de la conception de réseau. Les colonnes Pente, Coefficient de Manning n, Niveau regard amont, Niveau radier amont, Cote de regard aval, Cote de radier aval et Section en travers sont affichées par défaut.
Pente : pente longitudinale de la connexion. Ce calcul est basé sur la chute, entre les niveaux de radier en amont et en aval, le long de la longueur de la connexion. En saisissant une valeur de pente, vous ajustez la cote de radier en aval.
Coefficient de Manning n : coefficient de Manning pour la connexion, qui sera utilisé dans les calculs de vitesse et de débit/capacité.
Rugosité de Colebrook-White : rugosité de Colebrook-White pour la connexion, qui sera utilisé dans les calculs de vitesse et de débit/capacité.
Nombre de conduites multiples : nombre de conduites/canaux disposés en parallèle.
Diamètre/Base : diamètre de connexion d’une conduite ou largeur de base d’un canal rectangulaire ou trapézoïdal.
Hauteur : hauteur d’un canal rectangulaire, trapézoïdal ou triangulaire.
Gousset d’angle : introduit dans un ponceau rectangulaire à des fins de renforcement des conduites. Cette valeur ne peut pas être supérieure à la moitié de la largeur ou de la hauteur actuelles. La valeur par défaut est 0 et elle ne sera pas ajustée automatiquement.
Pente latérale : pente des côtés d’un canal trapézoïdal ou triangulaire.
Niveau regard amont : niveau de couverture/débordement à l’extrémité en amont de la connexion. Les niveaux peuvent être définis automatiquement si suffisamment de données existent. Pour plus de détails, consultez les pages relatives aux différents types de connexion.
Niveau radier amont : niveau du radier à l’extrémité en amont de la connexion. Les niveaux peuvent être définis automatiquement si suffisamment de données existent. Pour plus de détails, consultez les pages relatives aux différents types de connexion.
Cote de regard aval : niveau de couverture/débordement à l’extrémité en aval de la connexion. Les niveaux peuvent être définis automatiquement si suffisamment de données existent. Pour plus de détails, consultez les pages relatives aux différents types de connexion.
Cote de radier aval : niveau du radier à l’extrémité en aval de la connexion. Les niveaux peuvent être définis automatiquement si suffisamment de données existent. Pour plus de détails, consultez les pages relatives aux différents types de connexion.
Profondeur de couverture : pour les connexions fermées, niveau le plus petit entre les niveaux de radier en amont et en aval.
Surface totale : la surface totale (non prise en compte par le coefficient de ruissellement) est utilisée plutôt que l’aire contributive. Le calcul n’inclut PAS les aires contributives en amont.
Surface imperméable totale : surface imperméable totale liée aux apports connectés. Cette valeur doit tenir compte du pourcentage de surface imperméabilisée spécifiée par surface avant d’être additionnée.
Aire contributive totale : aire contributive totale provenant des apports connectés. Cette valeur doit tenir compte du coefficient de ruissellement et du pourcentage de surface imperméabilisée spécifiés par surface avant d’être additionnée. Le calcul inclut toutes les aires contributives en amont.
Coefficient de ruissellement volumétrique : coefficient de ruissellement volumétrique de dimensionnement préliminaire moyen (par unité de surface) de tous les apports vers la connexion.
Temps de concentration local : temps nécessaire à l’eau pour se déplacer du point le plus distant hydrauliquement de la zone de drainage vers l’arrivée d’eau à l’extrémité en amont du flux d’évacuation des eaux pluviales concerné.
Temps de transit : le temps de transit est calculé en additionnant la durée d’entrée minimum à partir de la conception de réseau et le temps de transit à travers les connexions en amont. Le temps de transit d’une connexion donnée est calculé à l’aide de la vitesse d’écoulement dans des conditions d’alésage complet et de la longueur de la connexion.
Intensité de pluie : l’intensité de pluie est déterminée à partir des données IDF spécifiées dans les critères de conception de réseau, en fonction du temps de transit pour la connexion donnée. Elle est ensuite utilisée dans la méthode de calcul sélectionnée pour déterminer le débit utilisé pour le dimensionnement automatique des conduites/canaux.
Débit de base total : débit de base total, y compris les écoulements de base des connexions en amont.
Hauteur d’eau proportionnelle : la profondeur proportionnelle correspond à la hauteur d’eau réelle dans la conduite pour le débit calculé.
Vitesse proportionnelle : la vitesse proportionnelle est la vitesse de l’eau dans la conduite (c’est-à-dire à la profondeur proportionnelle) correspondant au débit calculé.
Capacité limitée à XX % : capacité de la canalisation dans les conditions de conduite limitées spécifiées dans les critères de conception de réseau. La colonne est visible si l’option Limiter les conditions de capacité de conduite est cochée dans les critères de conception de réseau.
Vitesse d’alésage complet : la vitesse d’alésage complet est calculée à l’aide de la formule de Manning ou de la formule de Colebrook-White et est basée sur les conditions d’alésage complet.
Capacité : la capacité de la conduite est calculée à l’aide de l’équation de Manning ou de Colebrook-White et est basée sur les conditions d’alésage complet.
Débit : le débit est déterminé selon la méthode de calcul sélectionnée dans la boîte de dialogue Conception de réseau.
Méthode rationnelle : débit = intensité de pluie x surface totale + débit de base total
Méthode rationnelle modifiée (GB) : débit = intensité de pluie x surface totale * Cr(1,3) + débit de base total
Méthode de Caquot : le débit est calculé à l’aide d’une série de formules utilisées par la méthode de Caquot.
La disposition complète des phases des eaux usées comporte de légères différences. Reportez-vous à la section Phase Eaux usées.

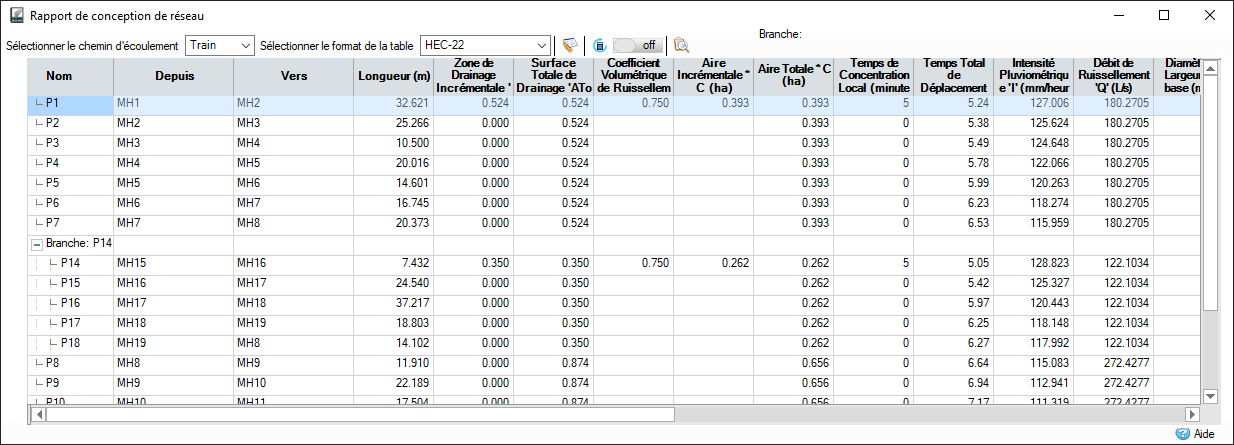

HEC-22
Présentation utilisée par la circulaire d’ingénierie hydraulique n° 22 pour le calcul préliminaire des eaux pluviales.
Nom : nom de la connexion, tel qu’indiqué dans la vue en plan.
Depuis : étiquette de l’élément situé à l’extrémité amont de la connexion.
Vers : étiquette de l’élément situé à l’extrémité en aval de la connexion.
Longueur : longueur de la connexion. Si elle apparaît en rouge, la longueur a été définie par l’utilisateur. Sinon, elle a été calculée à l’aide des coordonnées des connexions de la vue en plan.
Zone de Drainage Incrémentale « AInc » : zone individuelle provenant des apports connectés.
Surface Totale de Drainage « ATot » : surface totale provenant des apports connectés. Le calcul inclut toutes les aires contributives en amont.
Coefficient de ruissellement volumétrique « C » : coefficient de ruissellement de l’affluent de la zone de drainage jusqu’à l’arrivée d’eau située à l’extrémité en amont de la connexion.
Aire Incrémentale * C : zone de drainage incrémentielle multipliée par le coefficient de ruissellement pour l’affluent de la zone de drainage jusqu’à l’arrivée d’eau située à l’extrémité en amont de la connexion.
Aire Totale * C : aire contributive totale provenant des apports connectés. Cette valeur doit tenir compte du coefficient de ruissellement spécifié par surface avant d’être additionnée. Le calcul inclut toutes les aires contributives en amont.
Temps de concentration local : temps nécessaire à l’eau pour se déplacer du point le plus distant hydrauliquement de la zone de drainage vers l’arrivée d’eau à l’extrémité en amont du flux d’évacuation des eaux pluviales concerné.
Temps Total de Déplacement du Système : le temps de transit est calculé en additionnant la durée d’entrée minimum à partir de la conception de réseau et le temps de transit à travers les connexions en amont. Le temps de transit d’une connexion donnée est calculé à l’aide de la vitesse d’écoulement dans des conditions d’alésage complet et de la longueur de la connexion.
Intensité de pluie : l’intensité de pluie est déterminée à partir des données IDF spécifiées dans les critères de conception de réseau, en fonction du temps de transit pour la connexion donnée. Elle est ensuite utilisée dans la méthode de calcul sélectionnée pour déterminer le débit utilisé pour le dimensionnement automatique des conduites/canaux.
Débit de ruissellement « Q » : le débit est déterminé selon la méthode de calcul sélectionnée dans les critères de conception de réseau.
Méthode rationnelle : débit = intensité de pluie x surface totale + débit de base total
Méthode rationnelle modifiée (GB) : débit = intensité de pluie x surface totale * Cr(1,3) + débit de base total
Méthode de Caquot : le débit est calculé à l’aide d’une série de formules utilisées par la méthode de Caquot.
Diamètre/Largeur de base : diamètre de connexion d’une conduite ou largeur de base d’un canal rectangulaire ou trapézoïdal.
Plein débit : le plein débit est calculé à l’aide de l’équation de Manning ou de Colebrook-White et est basé sur les conditions d’alésage complet.
Vitesse d’alésage complet : la vitesse d’alésage complet est calculée à l’aide de la formule de Manning ou de la formule de Colebrook-White et est basée sur les conditions d’alésage complet.
Vitesse de Conception : la vitesse de conception est la vitesse de l’eau dans la conduite (c’est-à-dire à la profondeur proportionnelle) correspondant au débit calculé.
Temps de la section : temps de transit dans la coupe de canalisation. Il est obtenu en divisant la longueur par la vitesse de conception.
Niveau radier amont : niveau du radier à l’extrémité en amont de la connexion. Les niveaux peuvent être définis automatiquement si suffisamment de données existent. Pour plus de détails, consultez les pages relatives aux différents types de connexion.
Cote de radier aval : niveau du radier à l’extrémité en aval de la connexion. Les niveaux peuvent être définis automatiquement si suffisamment de données existent. Pour plus de détails, consultez les pages relatives aux différents types de connexion.
Chute de couronne : valeur obtenue en soustrayant la cote de radier aval de la connexion précédente du niveau radier amont de la connexion actuelle.
Pente : pente longitudinale de la connexion. Ce calcul est basé sur la chute, entre les niveaux de radier en amont et en aval, le long de la longueur de la connexion. En saisissant une valeur de pente, vous ajustez la cote de radier en aval.
Phase Eaux usées
Pour les phases d’eaux usées, la disposition par défaut et la disposition complète diffèrent des dispositions d’eaux pluviales.
Les colonnes suivantes ne s’appliquent pas: Temps de transit, Intensité de pluie, Aire contributive totale et Surface Imperméable totale.
Les rapports contiennent les colonnes supplémentaires suivantes.
Débits unitaires totaux : total de toutes les unités de débit (voir Eaux usées).
Total des logements : nombre total de logements (voir Eaux usées).
Vitesse proportionnelle à 1/3 de débit : vitesse proportionnelle obtenue par une connexion avec seulement 1/3 du débit calculé. La colonne est visible si l’option Limiter les vitesses est cochée dans les critères de conception du réseau et si l’option 1/3 Vitesse proportionnelle ou (UK) 1/3 Vitesse proportionnelle est sélectionnée.
