Modellstrukturansicht in Autodesk Nastran In-CAD

Die Modellstrukturansicht in Autodesk Nastran In-CAD bietet einen praktischen Überblick der verschiedenen erstellten Finite-Element-Modell-Objekte.

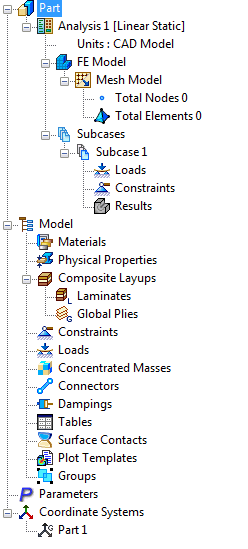

In der obersten Ebene der Strukturansicht werden die folgenden Elemente angezeigt:

• Teil (Name von Teil/Baugruppe)
  • Analyse (Analysenname)
• Modell
  • Materialien
  • Physikalische Eigenschaften
  • Verbundlayups
    • Laminate
    • Globale Lagen (Schichten)
  • Abhängigkeiten
  • Lasten
  • Konzentrierte Massen
  • Verbinder
  • Dämpfungen
  • Tabellen
  • Oberflächenkontakte
  • Plotvorlagen
  • Gruppen
• Parameter
• Koordinatensysteme

Vorgabemäßig sind die Strukturelemente der Modellebene und die Koordinatensysteme ausgeblendet.

Auf den folgenden Seiten werden die einzelnen Objekte und deren Inhalt beschrieben.
