ライブ断面とマテリアルの設定を指定するには

選択した表示セットがビューポートでアクティブな状態にあり、建物モデルのライブ断面ビューが有効にされているときのライブ断面とマテリアルの表示方法を指定するには、次の手順を実行します。これらの設定により、断面の外観を改善できます。たとえば、断面で細部があいまいになる可能性があるサーフェス ハッチングを除去できます。

  1. [管理]タブ[スタイルと表示]パネル[表示マネージャ]をクリックします.
  2. [セット]を展開します。
  3. 変更する表示セットを選択し、[表示オプション]タブをクリックします。

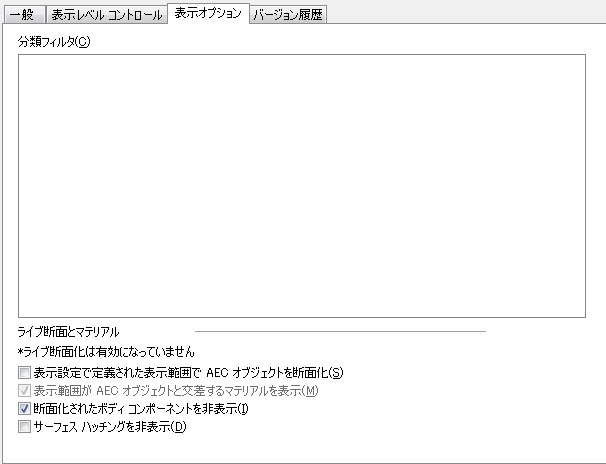

    ライブ断面とマテリアルの表示オプションを指定

  4. [ライブ断面とマテリアル]領域で、次のように表示設定を指定します。
    次の操作を行いたい場合 次のように操作します
    表示設定の表示範囲を使用して、ライブ断面ビューの垂直方向の範囲を決めるには [表示設定]で定義された表示範囲で AEC オブジェクトを断面化]を選択します。表示範囲の下に広がるモデル内のオブジェクトの範囲をグラフィカルに示す場合は、[表示範囲が AEC オブジェクトと交差するマテリアルを表示]を選択します。
    危険: この設定は、プラン表示設定の場合には解除します。この設定を選択した場合には、プラン ビューに挿入された任意の 2D 断面図は表示されません。
    ライブ断面の境界ボックスを超える、断面化されたオブジェクトの一部の表示を除去するには [断面化されたボディ コンポーネントを非表示]を選択します。
    断面化されたオブジェクトでサーフェス ハッチングを除去するには [サーフェス ハッチングを非表示]を選択します。
  5. [OK]をクリックします。
