Для выделенного перекрытия или ската крыши отображаются различные типы ручек редактирования. Эти ручки можно перемещать для изменения расположения или размера объекта; кроме того, функция "Динамический ввод" позволяет вводить точные значения для расстояний и углов. При выборе ручки с несколькими функциями переключение между этими функциями осуществляется нажатием клавиши CTRL.
Доступные типы ручек редактирования выделенного перекрытия или ската крыши зависят от направления взгляда. Как показано на следующем рисунке, ручки кромки, свеса кромки, вершины и опорной точки отображаются как на видах сверху, так и на 3D изометрических видах. Ручки угла, смещения по вертикали, смещения по горизонтали и толщины доступны только на 3D изометрических видах.

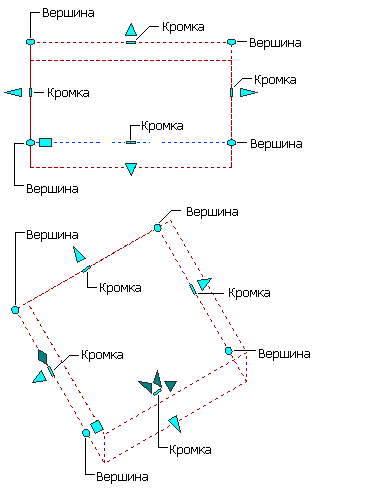

Ручки вершины и кромки для перекрытий

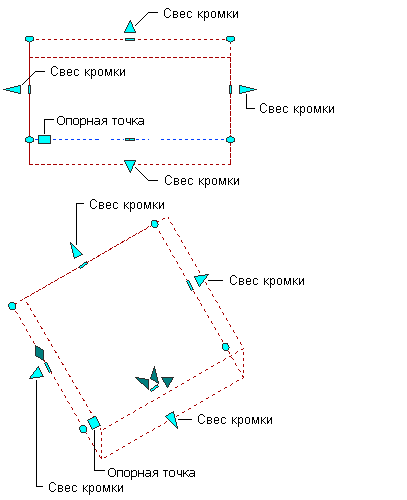

Ручки свеса кромки и опорной точки для перекрытий

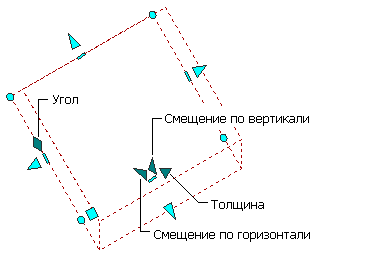

Ручки угла, смещения по горизонтали и смещения по вертикали для перекрытий
Ручки вершины и кромки для скатов крыш

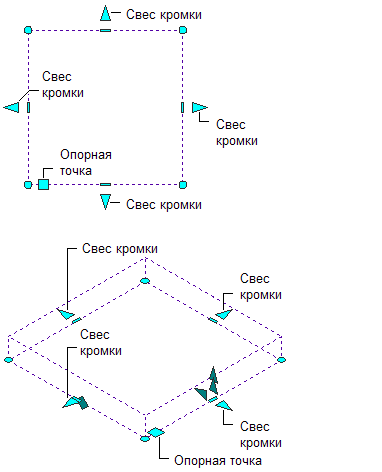

Ручки свеса кромки и опорной точки для скатов крыш

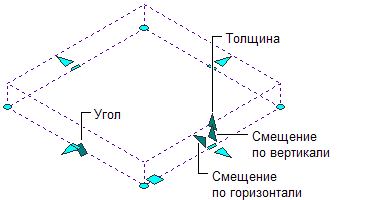

Ручки угла, смещения по горизонтали и смещения по вертикали для скатов крыш
