La funcionalidad Gestión de costes de InfoWorks WS permite la optimización automatizada de una selección de estaciones de bombeo y válvulas controladas por tiempo. Se lleva a cabo una simulación de optimización para determinar la planificación de bombas y válvulas que minimiza los costes de electricidad y mantiene al mismo tiempo el volumen del depósito y las restricciones de presión de los nodos.
Configuración de los parámetros de Gestión de costes
Como requisito previo, tenga en cuenta que es necesario activar la opción Mostrar campos de gestión de costes del cuadro de diálogo Opciones para que se muestren los campos de gestión de costes en las hojas de propiedades. Las hojas de propiedades de estaciones de bombeo, tuberías y medidores tendrán una ficha llamada Gestión de costes donde se pueden introducir restricciones de optimización.
Las restricciones de optimización se definen en los datos de control de:
- Estaciones de bombeo y sus depósitos asociados
- Válvulas de control
- Nodos
Estaciones de bombeo
Las estaciones de bombeo que se van a optimizar se seleccionan marcando la opción Gestión de costes y los parámetros de optimización se establecen en la vista de tabla de la estación de bombeo de la tabla de vínculos o en la página Gestión de costes de la hoja de propiedades de la estación de bombeo.
Las estaciones de bombeo que se pueden optimizar con InfoWorks WS son las del modo PLAN o PROF, que tienen un depósito como nodo de control. Consulte Control de la estación de bombeo para obtener más información.
Válvulas
Las válvulas que se van a optimizar se seleccionan marcando la opción Gestión de costes en la vista de tabla de válvulas de control de la tabla de vínculos o en la página Control de válvulas de la hoja de propiedades de la válvula de control.
Las válvulas que se pueden optimizar con InfoWorks WS son las del modo TCV. Consulte Control de válvula para obtener más información.
Depósitos
Los depósitos que se van a utilizar como restricciones se seleccionan marcando la opción Gestión de costes y los parámetros de restricción de volumen se establecen en la vista de tabla de depósito de la tabla de nodos o en la página Control de depósito de la hoja de propiedades del depósito.
Nodos
Los nodos que se van a utilizar como restricciones se seleccionan marcando la opción Gestión de costes y los parámetros de restricción de presión se establecen en la vista de tabla de nodos de la tabla de nodos o en la página Gestión de costes de la hoja de propiedades del nodo.
Ejecución de una simulación de gestión de costes
Para configurar una simulación de gestión de costes:
- Configure la simulación con normalidad, tal y como se indica en Creación y programación de una ejecución. Se debe seleccionar una tarifa eléctrica para que se lleve a cabo una ejecución de optimización.
- Marque la opción Gestión de costes en la vista de programación de simulación hidráulica. Si selecciona esta opción por primera vez, el cuadro de diálogo Gestión de costes se mostrará automáticamente. El cuadro de diálogo también se puede abrir mediante el botón Opciones de optimización cuando la casilla Gestión de costes está activada.

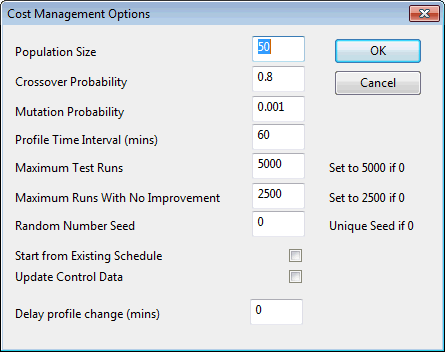

- Defina los parámetros del cuadro de diálogo Opciones de gestión de costes.
Mostrar imagen
- Tamaño de la población, Probabilidad de cruce y Probabilidad de mutación son parámetros de algoritmos genéticos que es mejor dejar en sus valores predeterminados a menos que esté familiarizado con los algoritmos genéticos.
- Intervalo de tiempo del perfil: introduzca el intervalo de tiempo que utilizará el optimizador al optimizar las planificaciones de bombeo de las estaciones de bombeo del modo PROF y las planificaciones de válvulas controladas por tiempo.
- Iniciar desde tabla de planificación existente: marque esta casilla para utilizar las planificaciones de válvulas y bombeo existentes como punto de partida para el optimizador (puede aumentar considerablemente la velocidad de optimización).
- Actualizar datos de control: marque esta casilla para actualizar los datos de control con la mejor planificación determinada por el optimizador. (Esta opción solo se puede utilizar con datos de control en estado de check-out).
- Retrasar cambio de perfil: especifique el número de minutos desde el inicio de la ejecución antes de que el optimizador pueda realizar cambios en los perfiles.
- Ejecute la simulación como siempre.
Durante la ejecución de la optimización, el optimizador de la gestión de costes ejecutará muchas simulaciones utilizando diferentes planificaciones para las estaciones de bombeo y las válvulas que se van a optimizar.
Los controles Escenario UPC y Script de UPC asociados a una estación de bombeo o válvula anularán el optimizador en esa estación de bombeo. Se mostrará un mensaje de advertencia en los resultados del registro.
Los resultados de la mejor planificación encontrada se mostrarán y se actualizarán cuando se encuentre una planificación mejorada.
(Para ver los resultados del registro de una simulación ejecutada anteriormente, haga clic con el botón derecho en la simulación, seleccione Abrir como en el menú contextual y seleccione Resultados de registro).
Normalmente, una simulación de optimización requerirá entre unos cientos de ejecuciones (si se empieza a partir de una planificación existente) y unos pocos miles de ejecuciones (si se empieza sin una planificación existente) para alcanzar una solución. En el caso de los modelos con un tiempo de simulación largo, es posible que desee detener la simulación manualmente cuando el gráfico de coste de electricidad indique que se ha alcanzado la convergencia. (Tenga en cuenta que el gráfico de coste de electricidad no incluye las penalizaciones impuestas por incumplimiento de las restricciones del depósito o del nodo).
Resultados de una simulación de gestión de costes
Al final de la ejecución de la optimización, el optimizador volverá a ejecutar la simulación que haya proporcionado la mejor planificación y guardará los resultados. Si se ha utilizado un control en estado de check-out y se ha activado la opción Actualizar datos de control en el cuadro de diálogo Opciones de gestión de costes, los datos de control en estado de check-out se actualizarán con las planificaciones de bombeo de la simulación.
Los perfiles optimizados también se escriben en un archivo .csv con la extensión .opt en el directorio de resultados. Este archivo se puede utilizar posteriormente para actualizar los datos de control.
Si no se utiliza la opción Actualizar datos de control, las planificaciones de bombeo actualizadas no estarán disponibles a partir de los resultados de la simulación. Las planificaciones de válvulas y bombeo que se muestran en la hoja de propiedades de la estación de bombeo y la válvula de la simulación serán las planificaciones que existían antes de ejecutar la simulación.
Si se interrumpe la ejecución de la optimización, se volverá a ejecutar la simulación que ofrezca la mejor planificación encontrada hasta el momento y los resultados se guardarán y utilizarán para actualizar los datos de control (si se ha seleccionado Actualizar datos de control).
