Estrategia de acabado del perfil de torneado
La estrategia Acabado de perfil de torneado elimina material para producir la forma y el acabado de superficie necesarios de la pieza. Una ruta de herramienta de acabado de perfil incluye cortes más superficiales con una velocidad de avance más lenta que los cortes en la ruta de herramienta de desbaste de perfil.
El número de cortes de herramienta depende del acabado de la superficie y del material necesarios.
Modos
La estrategia elimina material del diámetro exterior, denominado Perfilado exterior, o del diámetro interior, denominado Perfilado interior, de la pieza en función del modo de torneado seleccionado.
 |
 |
||

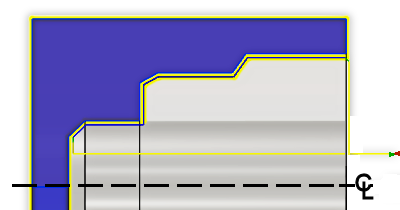

| Torneado de diámetro exterior | Torneado de diámetro interior |
Supresión de acanalado
Para reducir la tensión en la herramienta y la pieza, en la ficha Geometría, puede desactivar los ranurados de mecanizado en la ruta de herramienta. En función de las caras de acanalado seleccionadas, la opción Supresión de acanalado excluye el acanalado del mecanizado o mecaniza un acanalado más plano. Las fuerzas de corte grandes pueden provocar daños en una herramienta y un acabado de superficie deficiente. Al mecanizar un acanalado más plano, se reducen las fuerzas de corte distribuyéndolas en un área mayor.
Espacio libre del soporte e inserto
Esta estrategia permite especificar el espacio libre de seguridad entre el modelo y la parte posterior del portaherramientas o entre el modelo y la parte posterior de la inserción de la herramienta durante el mecanizado de entalladuras. Con esta distancia de seguridad, la ruta de herramienta de acabado de perfil puede finalizar algunas áreas de los ranurados a las que la herramienta no puede acceder fácilmente. Primero debe desbastar los ranurados. Especifique el espacio libre en la ficha Herramienta, en Inserción y portaherramientas, en el cuadro de diálogo Acabado de perfil. Para incluir áreas de acanalado en la ruta de herramienta, en la ficha Pasadas, permita el acanalado en el menú desplegable Acanalado y seleccione Entalladuras de máquina en la ficha Pasadas.
Dirección de corte
Elija el corte en función de una aplicación específica. La estrategia ofrece:
- De la parte frontal a la posterior: desde la parte exterior hacia el eje, también conocido como corte concurrente. Es la dirección por defecto. Útil para los cortes de acabado. El resultado es un buen acabado de superficie y puede ayudar a prolongar la vida útil de la herramienta. Más difícil de controlar.
- De atrás hacia adelante: desde el eje hacia el exterior de la pieza, también conocido como corte convencional. Normalmente, este corte elimina una mayor cantidad de material para obtener una geometría específica de la pieza. Puede dar como resultado un acabado de superficie más rugoso y un desgaste de la herramienta mayor.
- Ambos sentidos: implica un corte de escalada y, a continuación, un corte convencional. Alternar estos tipos de corte puede ser una forma eficaz de lograr un buen acabado de superficie.
Para obtener más información, vea el vídeo Acabado de torneado.
