Stratégie de rainurage de tournage

La stratégie Rainure de tournage supprime du brut pour créer une rainure sur la pièce. Les rainures sont des canaux étroits qui ont des formes et des tailles différentes selon les besoins.

Modes

Vous pouvez créer des rainures sur le diamètre extérieur (DE) et le diamètre intérieur (DI) de la pièce. Elles sont appelées Rainurage extérieur et Rainurage intérieur, respectivement.

En ajustant le paramètre Orientation d’outil, vous pouvez créer des rainures sur des zones inclinées.

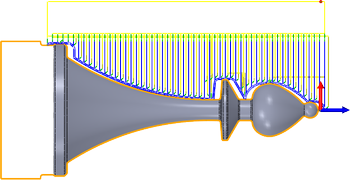

Rainurage de tournage sur le diamètre extérieur, la face et la zone inclinée.

Passes d’ébauche et de finition

La trajectoire d’outil Rainurage de tournage peut inclure des coupes d’ébauche et de finition. Spécifiez les coupes dans l’onglet Passes de la boîte de dialogue Rainure. Pour l’ébauche, vous pouvez modifier la valeur de recouvrement de rainurage maximum, selon le matériau, la vitesse de coupe et d’avance de l’outil. Le recouvrement de rainurage maximum est la distance maximum à laquelle l’outil se déplace axialement en une seule passe. Si elle est trop grande, la finition et la précision de la surface risquent d’être médiocres. Si elle est trop petite, elle peut entraîner l’endommagement de l’outil.

De plus, pour améliorer la précision d’usinage et la finition de surface, cochez la case Utiliser le débourrage. Lors du débourrage, l’outil effectue plusieurs découpes plus fines dans la pièce. Elle est utile lors de l’usinage de rainures profondes ou de matériaux durs.

Pour en savoir plus, regardez la vidéo sur le rainurage de tournage.
