Stratégie Finition du profil de tournage

La stratégie Tournage – Finition de profil retire du brut pour produire la forme et la finition de surface requises de la pièce. La trajectoire d’outil Tournage – Finition de profil inclut des coupes plus planes à une vitesse d’avance plus lente que les coupes de la trajectoire d’outil Ébauche de profil.

Le nombre de coupes d’outil dépend du matériau et de la finition de surface requise.

Modes

La stratégie supprime le brut du diamètre extérieur, appelé Profilage extérieur, ou du diamètre intérieur, appelé Profilage intérieur, de la pièce selon le mode de tournage sélectionné.

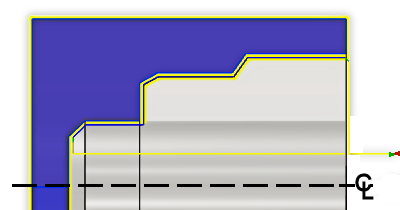

Tournage de diamètre extérieur			Tournage du diamètre intérieur

Masquage des rainures

Pour réduire la contrainte sur l’outil et la pièce, dans l’onglet Géométrie, vous pouvez masquer l’usinage des rainures dans la trajectoire d’outil. Selon les faces de rainure sélectionnées, le masquage des rainures exclut la rainure de l’usinage ou usine une rainure plus plane. Des forces de découpe importants peuvent endommager un outil et produire une finition de surface de mauvaise qualité. En usinant une rainure plus plane, vous réduisez les forces de découpe en les répartissant sur une zone plus grande.

Dégagement pour le porte-outil et la plaquette

Cette stratégie vous permet de spécifier le dégagement entre le modèle et l’arrière du porte-outil ou entre le modèle et l’arrière de la plaquette de l’outil lors de l’usinage des contre-dépouilles. Avec ce dégagement, la trajectoire d’outil Finition de profil peut finir certaines zones des rainures qui sont difficiles d’accès pour l’outil. Vous devez d’abord ébaucher les rainures. Spécifiez le dégagement dans l’onglet Outil sous Plaquette et porte-outil dans la boîte de dialogue Finition de profil. Pour inclure des zones de rainure dans la trajectoire d’outil, dans l’onglet Passes, autorisez le rainurage dans la liste déroulante Rainurage et sélectionnez Usinage de contre-dépouilles dans l’onglet Passes.

Direction de découpe

Choisissez la découpe en fonction de l’application. La stratégie offre les avantages suivants :

• De l’avant vers l’arrière : de l’extérieur de la pièce vers le trait d’axe, elle est également appelée coupe avalante. Il s’agit de la direction par défaut. Cette option est utile pour les coupes de finition. Elle se traduit par une bonne finition de surface et contribue à prolonger la vie de l’outil. Elle est, toutefois, plus difficile à contrôler.
• De l’arrière vers l’avant : à partir du trait d’axe vers l’extérieur de la pièce, elle est également appelée coupe conventionnelle. En général, cette coupe supprime une plus grande quantité de brut pour obtenir une géométrie spécifique de la pièce. Elle peut entraîner une finition de surface plus rugueuse et une usure d’outil plus importante.
• Bidirectionnel : cette option implique une coupe avalante, puis une coupe conventionnelle. En alternant ces types de coupe, vous obtiendrez une finition de surface optimale.

Pour en savoir plus, regardez la vidéo sur la finition de tournage.
