该卷展栏中的控件用来控制摄影机效果，使用 mental ray 渲染器设置景深和运动模糊，以及轮廓着色并添加摄影机明暗器。
-
注： 只有当 mental ray 渲染器为活动的渲染器时，才会出现“摄影机效果”卷展栏。
过程
要使用摄影机视图的景深，请执行以下操作：
- 在摄影机的“参数”卷展栏，“多过程效果”组中，打开“启用”并选择“景深（mental ray）”。
- 将摄影机目标距离设置到一个合适的范围内，以便使对象清晰地位于焦点上。
对于目标摄影机，可以选择摄影机的目标对象并移动它。对于自由摄影机，可以在“参数”卷展栏上调整“目标距离”。
- 在“摄影机的景深”卷展栏上，减小制光圈值可以使景深变窄，增加制光圈值则使景深变宽。
可能需要试验不同的制光圈值以获得期望的效果。
- 渲染该场景。
要使用“透视”视图的景深，请执行以下操作：
- 在“渲染设置”对话框上，转到“渲染器”面板
“摄影机效果”卷展栏上，在“景深(仅透视视图)”组，选中“启用”。 - 将“焦平面”距离设置到一个合适范围内，以便使对象清晰地位于焦点上。
- 减小制光圈值可以使景深变窄，增加制光圈值则使景深变宽。
可能需要试验不同的制光圈值以获得期望的效果。如果调整制光圈值无法获得良好效果，则在下拉列表中将方法更改为“焦点对准范围”，然后调整“近”和“远”值直到包含希望清晰聚焦的场景区域。
- 渲染该场景。
要使用运动模糊，请执行以下操作：
- 选择每个要进行运动模糊处理的动画对象，右键单击并选择“属性”，然后在“对象属性”对话框 “常规”面板 “运动模糊”组中，确保“启用”处于打开状态并选中“对象”。
如果选择的类型为“图像”，则 mental ray 渲染器将不产生运动模糊。
- 在“渲染设置”对话框上，转到“渲染器”面板 “摄影机效果”卷展栏上，在“运动模糊”组，选中“启用”。 注： 当使用 mental ray 渲染器时，请勿使用“运动模糊”作为多过程效果。
- 增加“快门”值来增加由运动模糊引起的模糊程度。
- 在“渲染设置”对话框上，请转到“渲染算法”卷展栏，并确保启用“光线跟踪”。
mental ray 渲染器仅使用扫描线时，将不会渲染“运动模糊”。
- 渲染该场景。
要用轮廓进行渲染，请执行以下操作：
- 使用“mental ray 连接”卷展栏将轮廓明暗器指定给一个对象的材质。
mental ray 材质也允许指定轮廓明暗器。
- 在“渲染设置”对话框 “渲染器”面板 “摄影机效果”卷展栏的“轮廓”组中，选中“启用”。
- 根据需要可更改轮廓明暗器。 注： 虽然许多“轮廓输出”明暗器都可用，但默认情况下，3ds Max 仅提供一个“轮廓对比度”明暗器和一个“轮廓存储”明暗器。可以调整轮廓对比度明暗器的设置；对比度存储明暗器没有参数。
- 渲染该场景。
要指定摄影机明暗器，请执行以下操作：
- 单击摄影机镜头、输出或体积明暗器的按钮。
会显示“材质/贴图浏览器”。
- 从“浏览器”列表中选择一个明暗器，然后单击“确定”。
要在此卷展栏上调整指定轮廓或摄影机明暗器的设置，请执行以下操作：
-
打开“材质编辑器”。 如果需要，请排列打开的对话框以便可以同时看到“材质编辑器”和“渲染设置”对话框。
- 将“渲染设置”对话框中的明暗器按钮拖动到“材质编辑器”未使用的示例窗中。
将显示“实例 (副本) 贴图”对话框。确保选择“实例”，然后单击“确定”。
如果不选择“实例”，则在“材质编辑器”中对明暗器设置所做的更改将不会对“渲染设置”对话框有任何影响。
提示： 如果忘记选择“实例”，则在选择时更改明暗器设置，然后将明暗器的示例窗或其“类型”按钮拖动回“渲染设置”对话框中的按钮。这将更新明暗器的“渲染设置”对话框副本。“材质编辑器”会显示明暗器参数卷展栏。
- 调整参数。

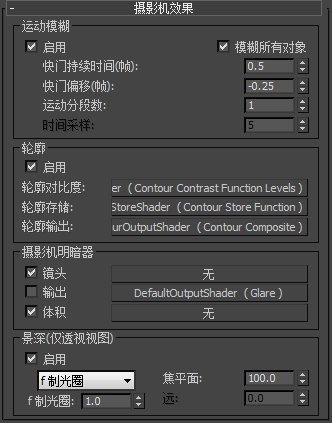

界面
“运动模糊”组
渲染四元菜单（Ctrl+Alt 组合键+ 右键单击）的渲染控制属性（右下）可以为单个选定对象提供“运动模糊”切换。可以启用灯光和摄影机的“运动模糊”：使用 mental ray 进行渲染时，移动灯光和摄影机可以产生运动模糊效果。
- 启用
- 启用此选项后，mental ray 渲染器计算运动模糊。默认设置为禁用。
- 模糊所有对象
- 不考虑对象属性设置，将运动模糊应用于所有对象。默认设置为启用。
- 快门持续时间（帧）
- 模拟摄影机的快门速度。0.0 表示没有运动模糊。该快门持续时间值越大，模糊效果越强。默认设置是 0.5。
- 快门偏移（帧）
- 设置相对于当前帧的运动模糊效果的开头。默认值为 -0.25，在当前帧前略微居中模糊，以实现照片真实级效果。默认为 -0.25。
- 运动分段
- 设置用于计算运动模糊的分段数目。该控件针对动画。如果运动模糊要出现在对象真实运动的切线方向上，则增加“运动分段”值。值越大，运动模糊越精确，渲染时间也越多。默认值为 1。
- 时间采样
- 当“采样模式”为“统一/光线跟踪”时，此控件将不可用。
当“采样模式”为“经典/光线跟踪”，并且场景使用运动模糊时，“时间采样”会控制每个时间间隔（由“快门持续时间”设置）中材质着色的次数。默认情况下，仅对材质着色一次，然后就进行模糊。如果在快门间隔期间材质改变得很快，增加该值可能会比较的有用，这样能够获得更精确的运动模糊。反射和折射中的快速变化可能需要一个更高的“时间采样”值。范围从 0 到 100。默认设置为 5。
当“采样模式”为“光栅/扫描线”时，此参数的标签会更改为“时间采样 (Fast Rasterizer)”，以表示此版本的“时间采样”目前有效。时间采样的 Fast Rasterizer 版本的默认值是 1，范围是 1 至 128。如果为任一采样模式更改该值，则在您切换时，3ds Max 会记住更改后的设置。
“轮廓”组
这些控件启用轮廓，并使用明暗器调整轮廓明暗器的结果。将主轮廓明暗器指定给“mental ray 连接”卷展栏的“轮廓”组件或 mental ray 材质（请参见“高级明暗器”展卷栏（mental ray 材质）。
- 启用
- 启用时，可启用轮廓渲染。默认设置为禁用。
要更改为用于调整轮廓而指定的明暗器，请单击按钮。默认明暗器已经指定给三个组件，如按钮标签所示。
- 轮廓对比度
- 轮廓对比度组件可以指定给以下明暗器：
明暗器 轮廓对比度函数级别 - 轮廓存储
- 该组件存储轮廓所基于的数据。可以将其指定给以下明暗器，该明暗器没有要设置的参数：
明暗器 轮廓存储函数 - 轮廓输出
- 轮廓输出组件可以指定给以下明暗器之一：
要调整指定给这些组件的明暗器设置，请将明暗器按钮拖动到未使用的“材质编辑器”示例窗中。在提示使用实例或副本时，请确保选择“实例”。（如果编辑明暗器的一个副本，需要将示例窗拖回“摄影机效果”卷展栏上的明暗器按钮，这样才能看到所做的更改生效。）
“摄影机明暗器”组
这些控件可以指定 mental ray 摄影机明暗器。单击一个按钮将明暗器指定给相应的组件。指定明暗器后，其名称将显示在按钮上。可以使用左边的切换暂时禁用已指定的明暗器。
- 镜头
- 单击可指定镜头明暗器。
使用光线跟踪时，相机光线会投射到场景中，以便构建一个在现实世界中投射到摄影机镜头的光线模型。镜头明暗器可调整摄影机看到的光线的颜色或轨迹。
- 输出
- 单击可指定摄影机输出明暗器。以下是可以指定的输出明暗器：
明暗器 眩光（默认设置。） HDR 图像运动模糊 运动向量导出 明暗器列表（输出） - 体积
- 单击可将一个体积明暗器指定给摄影机。以下是可以指定的体积明暗器：
“景深”组（仅透视视图）
这些控件与摄影机景深控件相类似。仅应用于“透视”视口。可以渲染“摄影机”或“透视”视图的景深效果。渲染正交视口时不出现景深效果。
对于“透视”视图，则使用该组中的控件。对于“摄影机”视图，选择“景深（mental ray）”作为多过程渲染效果，然后调整 f-Stop 设置。请参见“景深”参数（mental ray、iray 与 Quicksilver 渲染器）。
- 启用
- 启用此选项后，渲染“透视”视图时，mental ray 渲染器计算景深效果。默认设置为禁用。
- [方法下拉列表]
- 可以选择控制景深的方法。默认设置为制光圈。
- f 制光圈使用 f 制光圈设置控制景深。
- 焦点对准范围使用“近”和“远”值控制景深。
大多数情况下，f 制光圈方法比较容易使用。当场景中对象的缩放使单独使用 f 制光圈值难以控制景深时，使用“焦点对准范围”方法可能有所帮助。
- 焦平面
- 对于“透视”视口，以 3ds Max 单位设置离开摄影机的距离，在这个距离场景能够完全聚焦。默认设置为 100.0。
对于“摄影机”视口，焦平面由摄影机的目标距离设置。
- f 制光圈
- 当 f 制光圈为活动的方法时，设置 f 制光圈以在渲染“透视”视图时使用。增加 f 制光圈值使景深变宽，减小 f 制光圈值使景深变窄。默认值为 1.0。
f 制光圈可以是小于 1.0 的值。对于真实的摄影机来说这是不现实的，但是在场景比例没有使用现实单位的情况下，可以用这个值帮助调整场景的景深。
- 近和远
- “焦距范围”为活动的方法时，这些值以 3ds Max 单位设置范围，在此范围内对象可以聚焦。小于“近”值和大于“远”值的对象不能聚焦。这些值是近似的，因为从聚焦到失去焦点的变换是渐变的，而不是突变的。
“近”和“远”值彼此相关并与“焦平面”值有关。更改“近”值的同时也将更改“远”值，反之亦然。特别是，如果
H 为“超焦”距离，“远”限变为无穷大时“焦平面”的值。
D 为“焦平面”距离
Dn 为“近”距离
Dn 为“远”距离
然后，
Dn = HD /(H + D)
Df = HD /(H - D)
