Wählen Sie den zu bearbeitenden Kreisverkehr aus.
Klicken Sie auf die Registerkarte KreisverkehrGruppe ändern
Dropdown-Liste Kreisverkehr
Kreisverkehr-Eigenschaften.
Der linke Fensterbereich enthält eine Liste der Kreisverkehrelemente als Strukturansicht, einschließlich des Verkehrskreisels und der Arme. Wenn nur das Element Allgemein links aufgelistet ist, haben Sie keinen Kreisverkehr ausgewählt. Wählen Sie jetzt einen Kreisverkehr aus. Klicken Sie auf +, um die Strukturansicht zu erweitern.
Im rechten Fensterbereich werden die Details zu dem ausgewählten Element aufgelistet.
Das Kreisverkehreigenschaften-Diagramm dient zur Erläuterung der Terminologie. Wählen Sie die Schaltfläche Diagramm aus, um dieses anzuzeigen, und klicken Sie erneut, um es auszublenden. Wenn Sie in die verschiedenen Felder klicken, ändert sich die Ansicht des Diagramms, und der ausgewählte Parameter wird angezeigt.

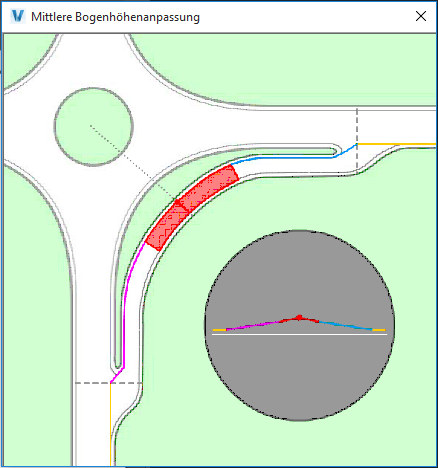

Beispiel für Diagrammanzeige
Auf vielen Seiten des Dialogfelds Kreisverkehreigenschaften sind Spalten mit Max- und Min-Werten enthalten. Diese beziehen sich auf die begrenzenden Werte, die von dem Entwurfsstandard vorgeschlagen werden, den Sie zur Verwendung ausgewählt haben. In vielen Fällen sind Sie berechtigt, diese Werte zu überschreiten. Solche Werte werden jedoch auf der Zeichnung als Warnungen und in Berichten zur Entwurfsüberprüfung als Ausnahmen angezeigt.
