Vídeos: Engenharia MEP

Criar sistemas mecânicos, elétricos e de tubulação e definir espaços e zonas no modelo da construção.

Sistemas MEP, Modelador do P&ID para o Revit

Vídeo: Configurações da barra de opções de duto

Use as opções de duto para editar as elevações e as cotas dos dutos.

Vídeo: Colocar duto

Crie um sistema de dutos adicionando equipamento, criando um sistema lógico e adicionando dutos para criar o sistema físico.

Vídeo: Corresponder tamanho ou elevação de um duto

Use as ferramentas Herdar tamanho e Herdar elevação para corresponder o tamanho do duto e a elevação ao efetuar o snap para os dutos existentes.

Vídeo: Gerar um relatório de pressão para o duto

Os relatórios de pressão avaliam um sistema e fornecem os coeficientes de perda dos elementos do sistema.

Vídeo: Colocar o marcador de posição de duto

Use o marcador de posição de duto para indicar a localização aproximada de um trecho de dutos.

Vídeo: Dividir sistemas MEP

A divisão de sistemas MEP pode aprimorar o desempenho do sistema no Revit.

Vídeo: Adicionar isolamento e revestimento ao duto

Use o painel Modificar ducto para adicionar isolamento e revestimento a um segmento de duto ou ao trecho inteiro.

Vídeo: Especificar o método de cálculo de duto e tubulação

Calcule a queda de pressão do duto ou da tubulação usando complementos de cálculos.

Vídeo: Colocar conduíte

Adicione o conduíte ao seu modelo para criar um sistema de energia elétrica.

Vídeo: Colocar conduíte paralelo

Coloque um conduíte paralelo a um trecho de conduíte atual.

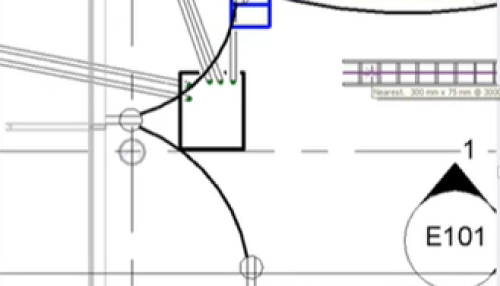

Vídeo: Editar um caminho do circuito

Edite caminhos do circuito para criar cálculos preciso do sistema elétrico.

Vídeo: Definir configurações

Defina as configurações do modelo e gerencie os mapeamentos no Modelador do P&ID.

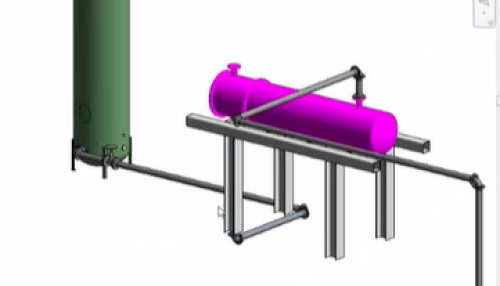

Vídeo: Modelar linhas de tubulação

Defina os identificadores de P&ID, mapeie os elementos e adicione os segmentos de tubulação ao modelo.

Detalhamento de fabricação no Revit e espaços

Vídeo: Criar um modelo de fabricação MEP no Revit

Use as ferramentas no Revit para criar um modelo que reflita a intenção de fabricação MEP para que seja possível compartilhá-lo com os desenhista da obra.

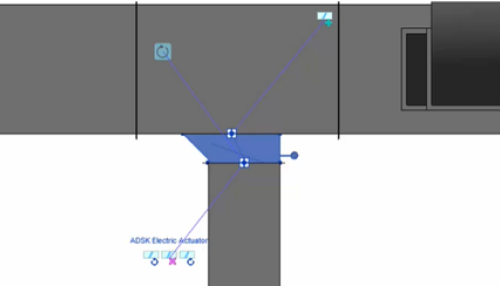

Vídeo: Adicionar abafadores para peças de fabricação MEP

Ao criar um modelo de fabricação MEP, você pode adicionar, remover ou rotacionar lâminas integrantes do abafador usando os controles na tela que são específicos para abafadores.

Vídeo: Colocar tirantes de fabricação

Coloque tirantes no modelo e use os controles para evitar interferências com outros elementos MEP.

Vídeo: Redimensionar as peças de fabricação conectadas

Modifique o tamanho das peças de fabricação conectadas usando a paleta Propriedades ou a ferramenta Editar peça.

Vídeo: Converter um modelo de projeto MEP em um modelo de fabricação

Converta um modelo de projeto com elementos MEP do Revit em um modelo de fabricação MEP com peças de fabricação MEP LOD 400.

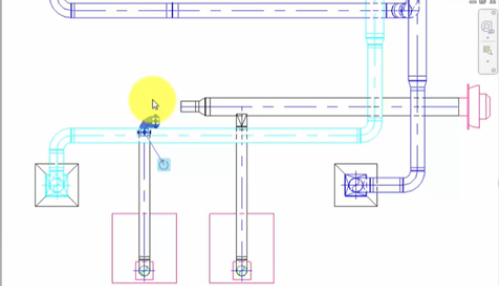

Vídeo: Preencher as folgas em um modelo de fabricação

Utilize Aparar/Estender, Conectar rápido ou Rota e preenchimento para preencher as folgas em um modelo de fabricação para sistemas de duto e tubulação ou de contenção elétrica.

Vídeo: Usar rota multiponto com peças de fabricação MEP

Crie um trecho de peças de fabricação MEP conectadas clicando nos pontos do modelo.

Vídeo: Usar a ferramenta Space Naming

A ferramenta Nomeação de espaço atribui nomes e números de ambientes de arquitetura a espaços MEP usados para a análise do desempenho da construção.
