Novedades de la versión 2025 y anteriores

Esta página proporciona las características y mejoras de las versiones anteriores de la aplicación.

Para obtener información sobre las novedades de la versión más reciente, consulte Novedades.

Novedades de la versión 2025.5

Informes de estado de simulación

Presentamos Informes de estado de simulación en InfoDrainage 2025.5, una nueva función diseñada para mejorar la identificación y la resolución de problemas de errores de continuidad y convergencia en los modelos hidráulicos. Esta función proporciona un desglose detallado de los errores de simulación marcados por el motor SWMM y los vincula a componentes específicos del modelo para obtener una resolución eficaz.

Con esta actualización, Informes de estado de simulación ofrece:

Desglose de errores por componentes del modelo: los problemas de simulación, como los errores de continuidad, se clasifican y presentan mediante elementos específicos del modelo, lo que permite la resolución de problemas dirigida.

Integración del contexto de error: cada error va acompañado de información contextual crítica, que incluye:

  • Tipo de error
  • Escenario de tormenta en el que se produce el error
  • Vínculo directo (botón Ir a) a la ubicación exacta problemática en la vista de plano

Esta actualización garantiza que pueda resolver errores con confianza y optimizar los diseños de drenaje, lo que da como resultado un mayor rendimiento y confiabilidad del modelo.

Novedades de la versión 2025.4

Polígonos de uso del suelo y tipo de suelo (versión preliminar técnica)

En esta versión preliminar técnica, presentamos funciones mejoradas de modelado de subcuencas mediante la adición de polígonos de uso del suelo y tipo de suelo. Esta función permite incorporar atributos de polígono detallados para refinar los cálculos hidrológicos de cada subcuenca, lo que proporciona un enfoque más preciso y basado en el espacio para el diseño de drenaje.

Con esta actualización, los polígonos de uso del suelo incluyen atributos específicos que reflejan diferentes condiciones ambientales y de superficie. Cada polígono de uso del suelo puede incluir:

  • Uso del suelo (por ejemplo, áreas urbanas)
  • Tipo de cobertura (p. ej., espacio abierto)
  • Condición (p. ej., Deficiente)
  • Coeficiente de escorrentía volumétrica (p. ej. C = 0,84)
  • Porcentaje de área impermeable (p. ej.80 %)

Los polígonos de tipo de suelo, a su vez, incorporan valores de Grupo de suelo como un atributo (por ejemplo, Tipo de suelo A).

Estos polígonos proporcionan puntos de datos esenciales que informan dinámicamente a los parámetros hidrológicos clave, como el número de curva SCS, el porcentaje impermeable, el coeficiente de escorrentía volumétrica y el grado de urbanización del método Laurenson. Al permitir los cálculos medios compuestos y ponderados, esta funcionalidad permite una representación más detallada del uso mixto de la tierra y las propiedades variadas del suelo en las subcuencas.

Novedades de la versión 2025.3

Informes flexibles: parte 3

Nos complace anunciar la parte 3 de Informes flexibles, que marca la transición de la fase de versión preliminar técnica a la disponibilidad general. Esta actualización presenta funciones mejoradas para resumir los datos de caudal de entrada en los informes, lo que proporciona una salida más simplificada e informativa.

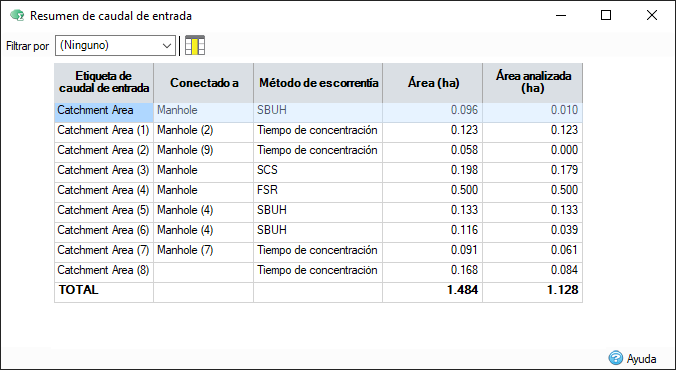

Datos resumidos de caudal de entrada: para varias subcuencas vertientes contribuyentes, los datos de caudal de entrada se resumen en una sola columna para mayor claridad y facilidad de análisis. Por ejemplo:

El objetivo de esta actualización consiste en mejorar la presentación de los datos de caudal de entrada, lo que facilita la interpretación y el uso en los flujos de trabajo de diseño de drenaje.

Control de comportamiento de desembocadura

En respuesta a los comentarios de los usuarios, hemos introducido una nueva función que permite controlar mejor el comportamiento de las desembocaduras cuando hay desembocaduras sobrecargadas o condiciones de aguas de descarga. Tradicionalmente, InfoDrainage ha funcionado bajo el supuesto de que las desembocaduras son con entrada, lo que significa que las condiciones de aguas abajo no se propagan aguas arriba para utilizar el volumen de red debajo de la elevación de aguas de descarga. Aunque esta hipótesis es válida en la mayoría de los casos, hay casos en los que las desembocaduras no se registran, lo que permite que el agua se propague aguas arriba y utilice el volumen disponible en la elevación de aguas de descarga.

Simulación de desembocadura con entrada frente a sin entrada: se ha añadido una nueva casilla de verificación al software, que permite elegir entre comportamientos de desembocadura con entrada y sin entrada.

Esta mejora proporciona mayor flexibilidad y precisión al modelar la realidad física de las condiciones del emplazamiento, lo que garantiza que las simulaciones puedan reflejar con precisión las características específicas del sistema de drenaje, independientemente de si las desembocaduras son con o sin entrada.

Novedades de la versión 2025.2

Informes flexibles: parte 2 (Tech Preview)

Después de la versión de la versión 1 de Flexible Reporting Tech Preview, nos complace anunciar la versión 2 de Tech Preview para la herramienta Informes flexibles en InfoDrainage. Esta actualización incorpora un conjunto de mejoras basadas en los comentarios de los usuarios, incluido un botón de aguas pluviales críticas para acceder fácilmente a los resultados clave del modelado hidráulico y la capacidad de mover columnas, lo que asegura que los atributos estén en el orden preferido. Ahora, los usuarios también pueden ordenar columnas de forma numérica y alfabética, guardar y cargar informes con plantilla, y añadir atributos relacionados con tragantes y salidas, como diámetros de orificios y cotas de coronación de vertederos. Estas mejoras tienen por objeto proporcionar aún más flexibilidad y eficiencia en la generación de informes completos y a medida. Esperamos sus comentarios sobre estas nuevas funciones. Envíenos sus comentarios a:

FeatureFeedback.InfoDrainage@autodesk.com

Análisis de O.D.T.

Nos complace presentar funciones de análisis basadas en SWMM para O.D.T. en InfoDrainage. Los usuarios ahora tienen acceso a una amplia selección de 57 tipos de O.D.T., incluidos O.D.T. circulares, de caja, de elipse y de arco, con diversas formas y entradas. Esta nueva función permite un modelado más preciso y detallado del comportamiento de la O.D.T., lo que mejora el proceso general de diseño de drenaje.

Mejoras de velocidad

Nos complace anunciar una importante mejora del rendimiento en InfoDrainage. Al desactivar las actualizaciones de renderización 3D en segundo plano de las redes de drenaje, hemos mejorado la velocidad del software y reducido el consumo de RAM en hasta un tercio. Aunque la vista 3D sigue estando disponible, ya no se actualiza continuamente con cada cambio, lo que permite una experiencia de usuario más eficiente y fluida. Es importante tener en cuenta que las vistas 3D siguen estando disponibles dentro de InfoDrainage. Simplemente, hemos actualizado el software para que no se actualice continuamente con cada cambio, lo que hace que su experiencia sea más fluida y eficiente. Básicamente, garantiza que podrá trabajar en lo que necesite, de la forma que necesite, sin comprometer la funcionalidad de la vista 3D.

Novedades de la versión 2025.1

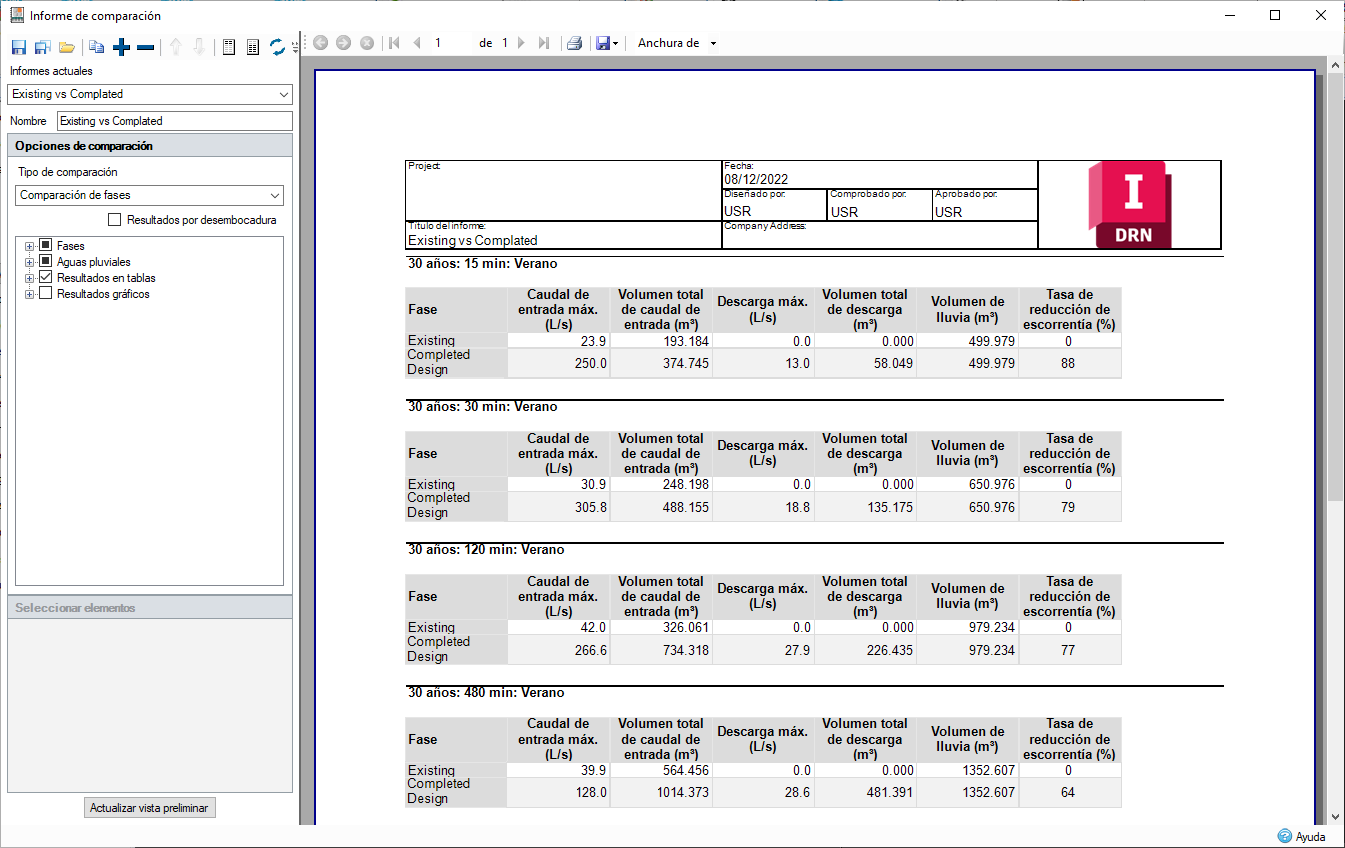

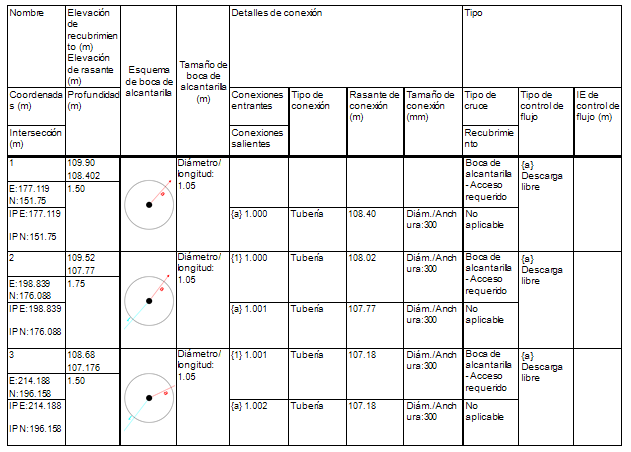

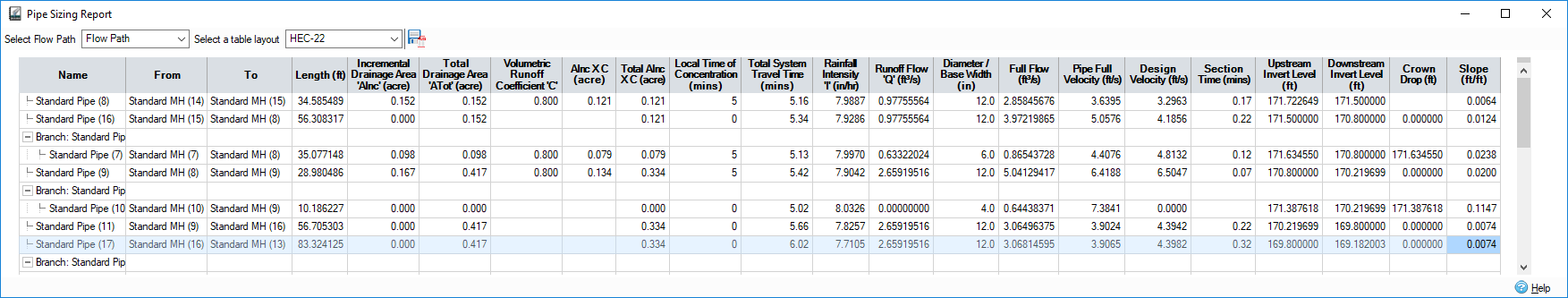

Informes flexibles (versión preliminar técnica)

La versión más reciente proporciona una vista preliminar técnica de Informes flexibles a todos los usuarios de InfoDrainage, lo que permite exponer todas las entradas, salidas, resultados de simulación y resultados de diseño disponibles para todos los elementos del modelo (Conexiones, Estructuras, Flujos de entrada y Controles de aguas pluviales) en una tabla en función de su conectividad.

Puede filtrar por Fase, Ruta de caudal y evento de tormenta, lo que permite una mayor flexibilidad al generar informes dirigidos a un área concreta del emplazamiento.

Es importante tener en cuenta que debe ejecutar los cálculos racionales (o el asistente de diseño) y simular la red para mostrar todos los resultados; de lo contrario, no podrá acceder a estos atributos.

Durante el último año, hemos escuchado que los usuarios solicitan esta función más que cualquier otra función, por lo que nos complace poder desplegarla para obtener comentarios de los clientes sobre la nueva función antes de su publicación oficial. Esto permitirá a los usuarios explorar y probar las funciones de Informes flexibles. Envíe sus comentarios a:

FeatureFeedback.InfoDrainage@autodesk.com

Integración mejorada con Civil 3D

Nos complace anunciar una importante mejora de la integración entre InfoDrainage y Civil 3D, con el fin de agilizar aún más los flujos de trabajo de diseño de drenaje. Esta nueva función permite transferir sin problemas los resultados del modelado hidráulico de InfoDrainage a Civil 3D, lo que amplía las funciones de diseño y análisis, a la vez que permite tomar decisiones de diseño fundamentadas y generar informes más flexibles y optimizados.

Funciones principales de la integración mejorada:

Valores máximos de caudal: permite a los usuarios ejecutar simulaciones en InfoDrainage y transferir los valores máximos de caudal directamente a las propiedades de tubería correspondientes en Civil 3D. De este modo, se garantiza que todos los datos relacionados con el flujo se representen con precisión en los modelos de Civil 3D.

Valores de período de retorno: la integración también admite la transferencia de valores de período de retorno a las propiedades de tubería en Civil 3D. Esto le ayuda a establecer la frecuencia de tormenta asociada con los resultados de modelado hidráulico en el modelo de Civil 3D.

Valores de velocidad máxima: ahora puede enviar valores de velocidad máxima desde InfoDrainage al conjunto de datos ampliado en Civil 3D. Esto ayuda a proporcionar informes con un análisis más detallado de las velocidades de flujo dentro de la red de drenaje, lo que ayuda a identificar las áreas de problemas potenciales y a optimizar las piezas o materiales de la red para ofrecer protección donde sea necesario.

Al incorporar estos resultados de modelado hidráulico adicionales, puede obtener un mayor nivel de detalle y precisión en sus proyectos de Civil 3D. La integración mejorada facilita un proceso de ida y vuelta más fluido, lo que permite iteraciones de diseño más eficientes y mejores resultados de los proyectos.

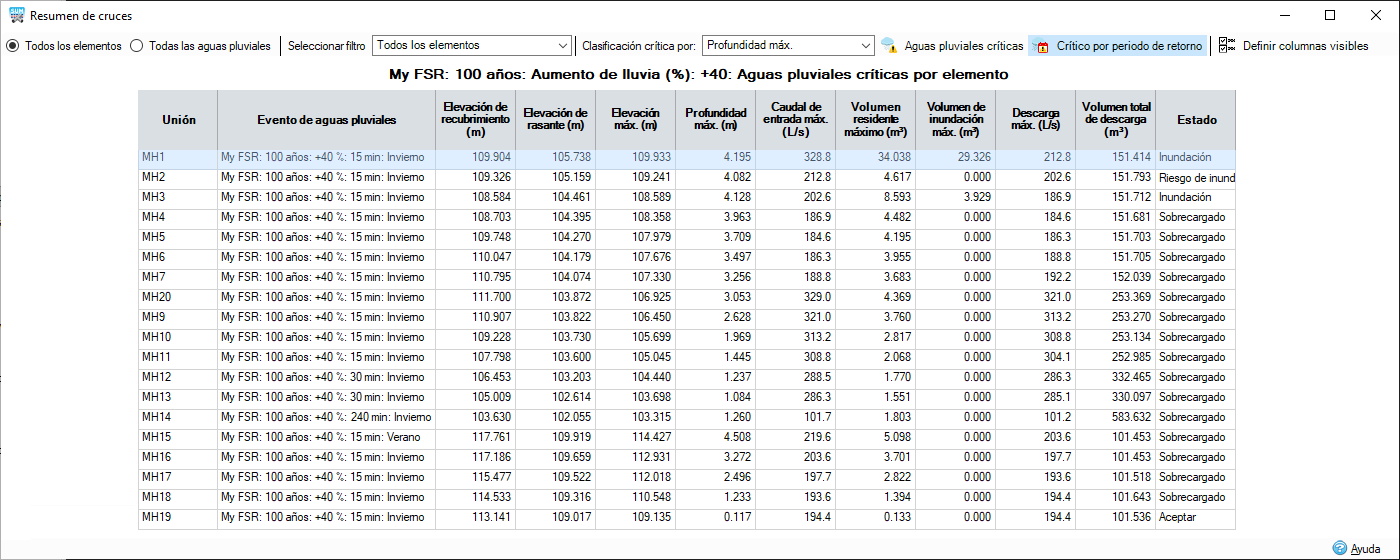

Nuevos atributos/resultados introducidos en los resúmenes de simulación

Nos complace presentar un conjunto de atributos nuevos en los resultados de la simulación para tuberías y bocas de inspección en InfoDrainage. Estas adiciones están diseñadas para ofrecer una visión general más completa del rendimiento del sistema de drenaje en formato tabular, lo que facilita la toma de decisiones más acertadas y la generación de informes de diseño de drenaje.

HGL y EGL en la tabla de resumen de simulación

La línea piezométrica (HGL) y la línea de energía (EGL), que anteriormente solo se mostraban en la sección larga de la tubería, ahora están incluidas en la tabla de resumen de la simulación. Esta mejora permite un acceso rápido y sencillo a los resultados de línea piezométrica y línea de energía, lo que mejora la eficiencia de los procesos de análisis e informes.

Informes de desagüe de seguridad

El atributo Desagüe de seguridad, que representa la distancia entre el nivel máximo de agua y el nivel del suelo, ahora se indica en el resumen de la simulación. Proporciona información crucial sobre los márgenes de seguridad del sistema de drenaje, lo que ayuda a identificar las áreas en riesgo de inundación.

Ventaja: con los datos del desagüe de seguridad incluidos en el resumen, puede evaluar y garantizar fácilmente márgenes de seguridad adecuados en todo el diseño, lo que mejora la resiliencia de la infraestructura de drenaje frente a posibles eventos de desbordamiento.

Informes detallados de HGL (línea piezométrica) y EGL (línea de energía) para tuberías

En el caso de las tuberías, ahora se incluyen en el informe los valores de HGL y EGL en los extremos ascendente y descendente (HGL ascendente, EGL ascendente, HGL descendente, EGL descendente). Este informe detallado ofrece una vista más detallada de las condiciones hidráulicas a lo largo de la longitud de la tubería, lo que facilita un mejor análisis y solución de problemas, y un flujo de ida y vuelta más eficiente con Civil 3D, ya que estos nuevos atributos coinciden con las propiedades de la tubería de Civil 3D.

Estas mejoras están diseñadas para proporcionarle un conjunto más completo de datos, lo que permite una comprensión más completa del rendimiento del sistema de drenaje. Estos nuevos atributos en el resumen de resultados de la simulación garantiza permiten tener toda la información necesaria al alcance de la mano para tomar decisiones de diseño fundamentadas, lo que en última instancia conduce a soluciones de drenaje más sólidas y eficientes.

Novedades de la versión 2025.0

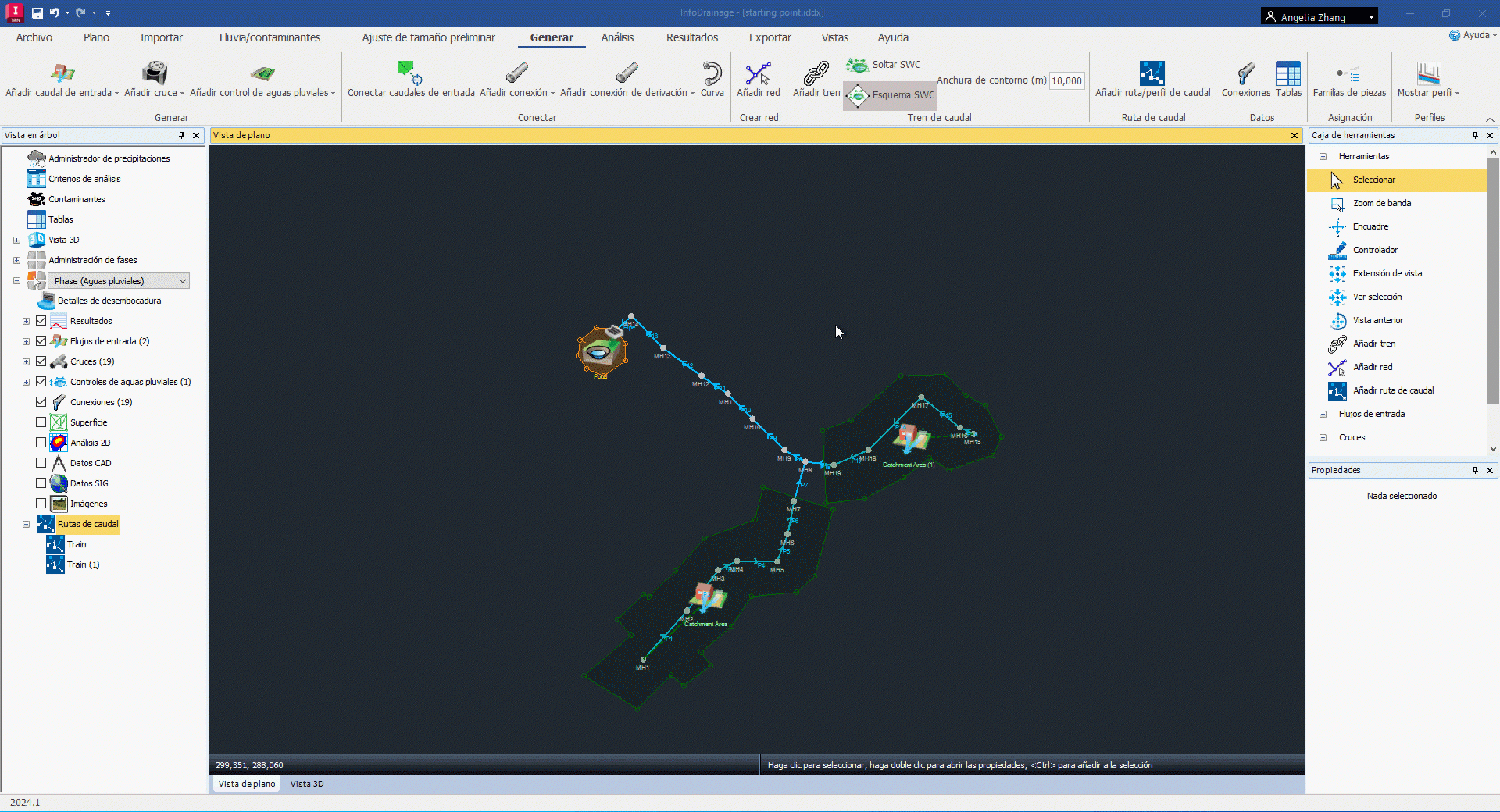

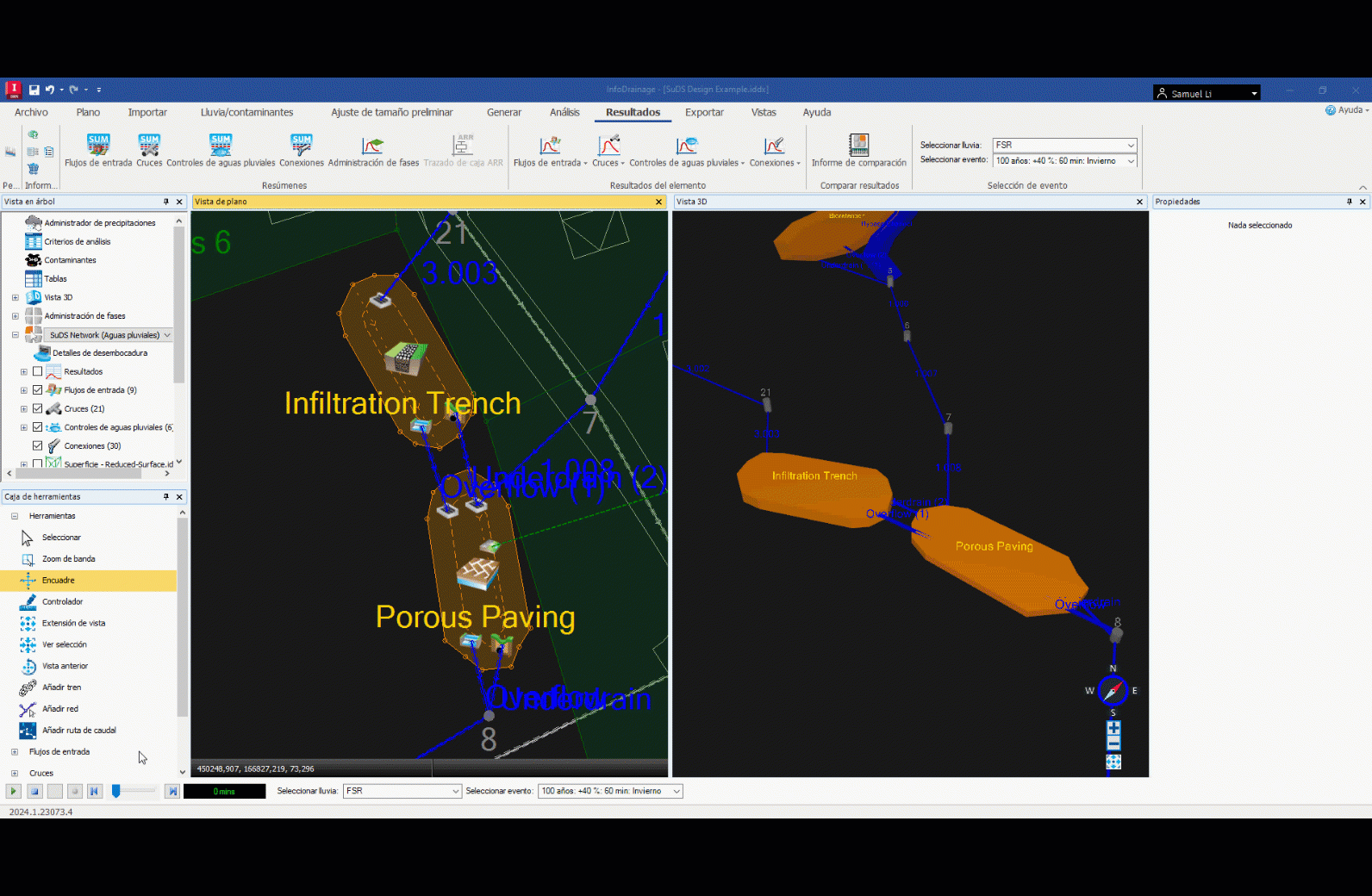

Sello de estanque y paular integrado con el servicio de aprendizaje automático de Deluge

Nos complace introducir mejoras innovadoras en nuestras funciones de análisis de deformaciones. Uno de los avances clave de InfoDrainage 2025.0 es la integración de los estanques y paulares definidos por el usuario en nuestra tecnología de cartografía de inundaciones basada en el aprendizaje automático. En versiones anteriores, nuestros algoritmos de aprendizaje automático proporcionaban información valiosa sobre los patrones de inundación de diluvio, pero no tenían en cuenta la presencia de elementos introducidos por el usuario, como estanques y paulares.

Con la introducción de esta nueva mejora en 2025.0, ahora puede estampar sus estanques y paulares directamente en la superficie dentro del entorno de InfoDrainage. Al incorporar estas características definidas por el usuario en el análisis, nuestro algoritmo de depuración de ML puede generar mapas de inundación actualizados que reflejen con precisión el impacto de los embalses y paulares en los mapas de inundación de diluvio.

Al tener en cuenta las funciones definidas por el usuario, los ingenieros y diseñadores pueden tomar decisiones más acertadas desde el principio al planificar sistemas de drenaje y mitigar los riesgos de inundación.

Novedades de la versión 2024.4

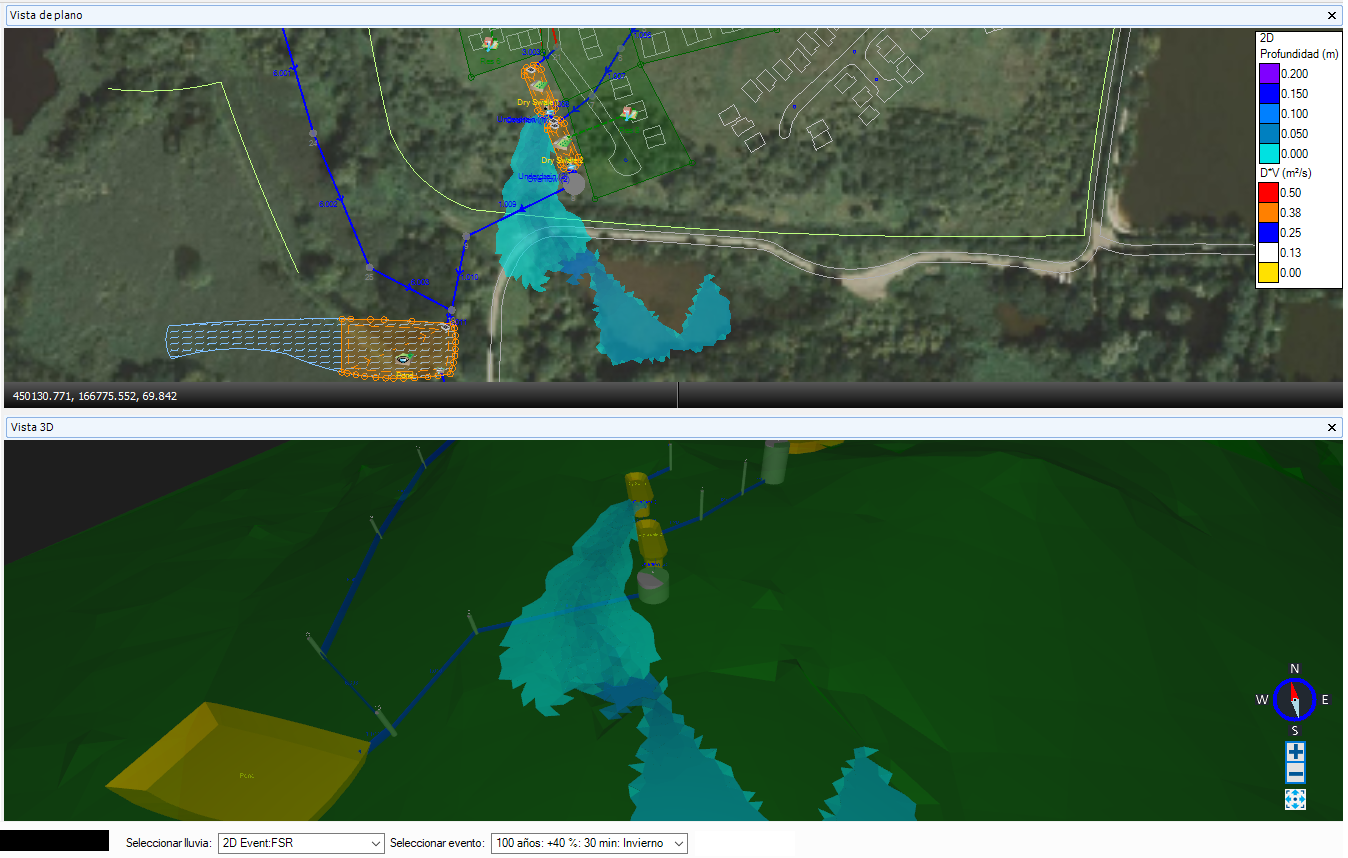

Asignación inteligente de inundación con tecnología de aprendizaje automático

Nos complace introducir un primer paso a una función transformadora que acelera el proceso de evaluación de riesgos de inundación: una herramienta basada en el aprendizaje automático para la asignación de inundaciones. Esta herramienta está diseñada para agilizar el flujo de trabajo mediante la generación de mapas de inundaciones detallados sin necesidad de realizar simulaciones hidráulicas que requieren mucho tiempo.

La asignación tradicional de inundaciones suele implicar simulaciones complejas que pueden ser de alta intensidad computacional y requerir mucho tiempo. Nuestra nueva herramienta de aprendizaje automático aborda este problema mediante algoritmos avanzados que analizan rápidamente la profundidad del agua en un emplazamiento. El resultado es un mapa de inundación rápido y preciso que proporciona datos esenciales en una fracción del tiempo normalmente necesario.

Esta herramienta de aprendizaje automático, que resulta totalmente innovadora, servirá como sustitución directa de los métodos tradicionales de inundación. Esto marca un paso fundamental hacia la activación de funciones interactivas, donde podrá mover estanques y paulares dentro del mapa de inundaciones y recibir información en tiempo real sobre los impactos hidrológicos.

La herramienta de asignación de inundaciones basada en el aprendizaje automático está diseñada para ser fácil de usar y requiere una configuración mínima. Solo tiene que introducir los datos de terreno del sitio, ejecutar el proceso de inundación interactiva mediante aprendizaje automático y el algoritmo generará un mapa de inundación completo sin necesidad de resolver una ecuación.

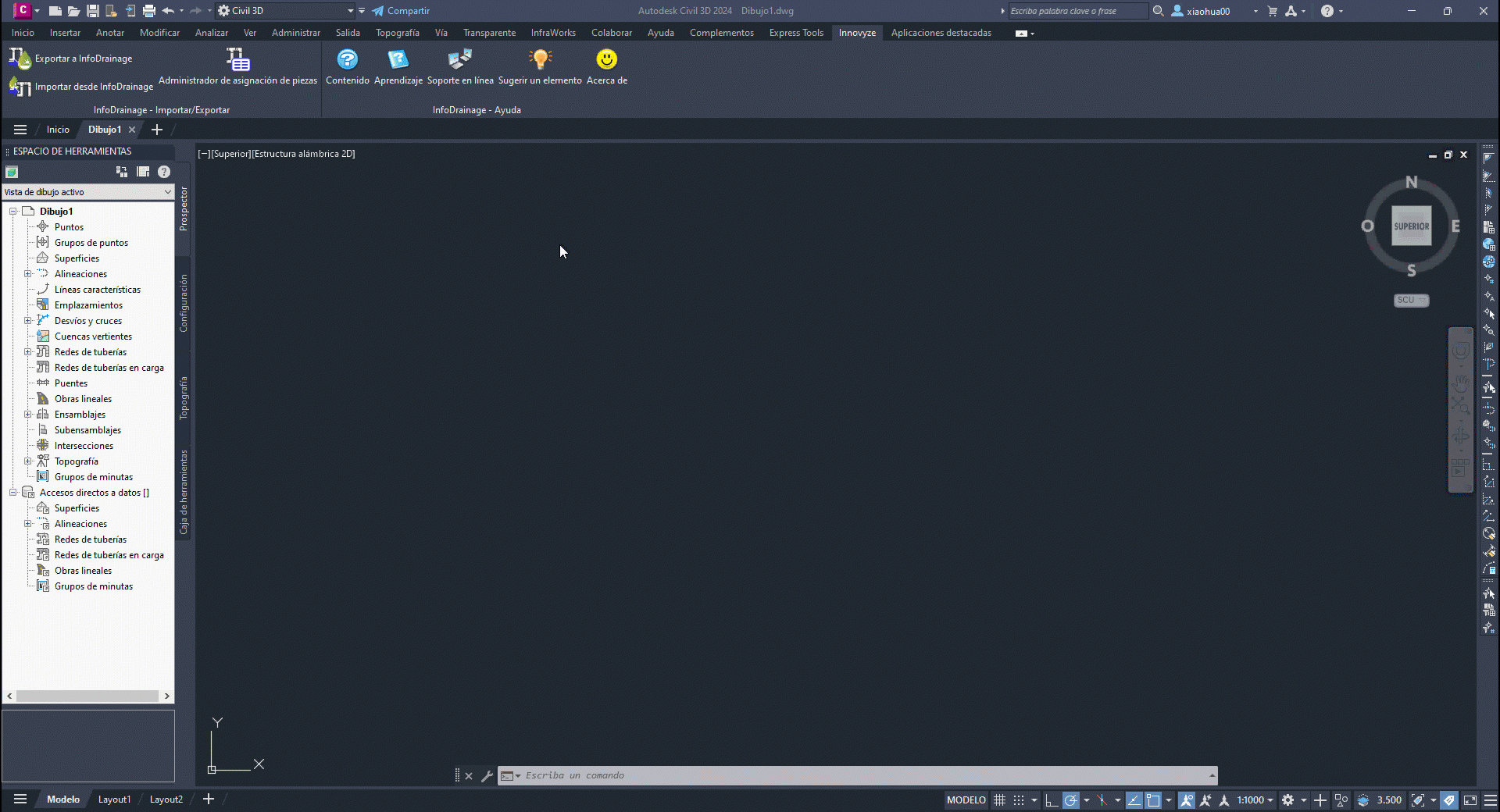

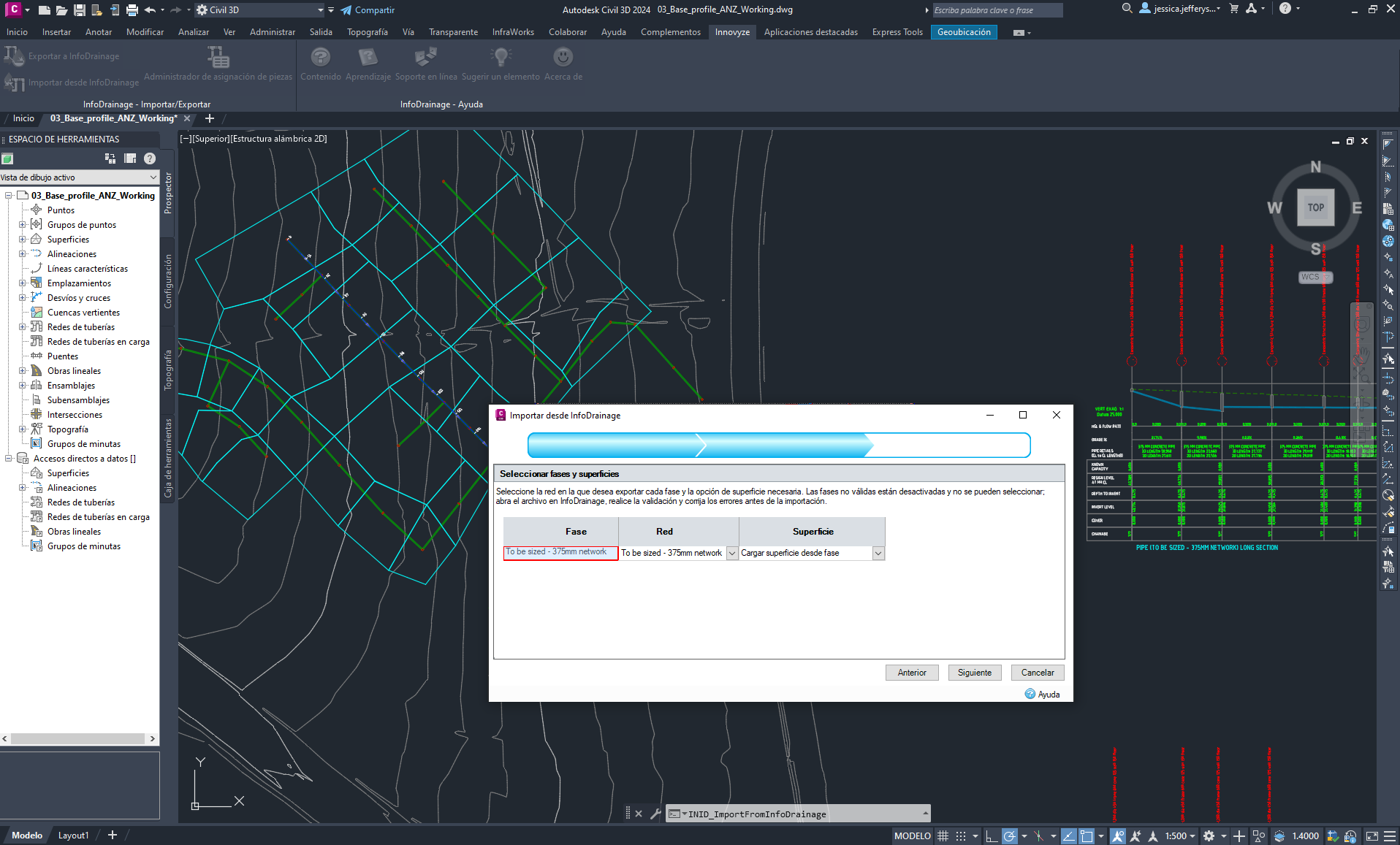

Migración de resultados de InfoDrainage a Civil 3D

En nuestro esfuerzo continuo por optimizar el flujo de trabajo entre InfoDrainage y Civil 3D, nos complace anunciar una función instrumental en InfoDrainage 2024.4: migración directa de los resultados de modelado hidráulico junto con el modelo de desagüe. Esta mejora amplía considerablemente las capacidades de InfoDrainage al permitir un nivel más complejo de interoperabilidad de datos entre las dos plataformas.

Anteriormente, aunque era posible exportar el modelo de desagüe físico a Civil 3D, los resultados de modelado hidráulico permanecían aislados en InfoDrainage. Esto requería un proceso manual para los ingenieros que deseaban visualizar e integrar datos hidráulicos en Civil 3D.

La nueva función elimina esta ineficiencia, proporcionando una experiencia de modelado unificada. Ahora puede transferir directamente no solo el modelo de sistema de desagüe, sino también los datos hidráulicos pertinentes, incluidos los resultados de línea piezométrica y línea de energía a Civil 3D.

Al aprovechar esta migración directa de datos, puede enriquecer sus proyectos de Civil 3D con más contexto y análisis. Puede trazar fácilmente secciones largas que incorporen la línea piezométrica y la línea de energía, lo que permite comprender mejor el comportamiento del sistema de desagüe. Esto ofrece una ventaja inestimable para evaluar, diseñar y modificar con precisión la infraestructura de desagüe.

Debe descargar la versión 2024.1 de AutoCAD y la versión 2024.1 de Civil 3D para que la migración de resultados funcione.

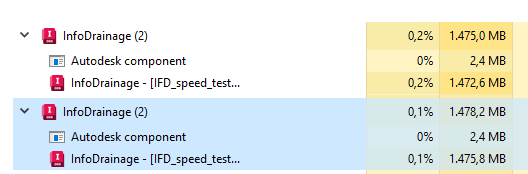

Mejoras en la velocidad y la escalabilidad

En nuestra continua dedicación para ofrecer una experiencia de software estable y de alto rendimiento, hemos llevado a cabo amplias investigaciones para identificar y corregir las fugas de memoria en InfoDrainage y, esta vez, la investigación se centró en la integración de Civil 3D. Estas mejoras forman parte de nuestro esfuerzo constante por mejorar la fiabilidad, la eficiencia y la experiencia de usuario de nuestro software.

Nuestro equipo de ingeniería realizó una revisión meticulosa de la arquitectura del software, empleando herramientas de diagnóstico avanzadas para localizar problemas de fuga de memoria que podrían afectar al rendimiento durante largos períodos de uso. Esta profunda inmersión nos permitió localizar áreas específicas que requieren optimización, que se han abordado en esta versión más reciente.

Las fugas de memoria, aunque sean menores, pueden dar como resultado acumulativamente un rendimiento reducido del software y bloqueos inesperados, especialmente en sesiones prolongadas. Al rectificar estas fugas, hemos mejorado sustancialmente la velocidad, la escalabilidad, la estabilidad y la eficiencia del software, lo que garantiza que pueda utilizar InfoDrainage durante más tiempo sin que se reduzca el rendimiento.

Estas mejoras se integran en la versión más reciente de InfoDrainage, por lo que no es necesario realizar ningún paso adicional por su parte. Solo tiene que actualizar a la versión más reciente para beneficiarse de las funciones mejoradas de estabilidad y rendimiento.

Novedades de la versión 2024.3

Capacidad de análisis en la nube

InfoDrainage ha alcanzado un hito importante en su camino hacia una excelencia operativa mejorada: la migración de nuestros servicios de lluvia y escorrentía a la nube. Este desarrollo, aunque no ofrece mejoras de velocidad en las simulaciones hidráulicas, presenta una serie de ventajas convincentes. Lo más importante es que esta transición mejora la resiliencia operacional mediante una arquitectura sólida y multiregional de data centers, lo que mitiga los riesgos asociados con fallos de hardware e interrupciones de energía locales. Además, la plataforma basada en la nube ofrece una escalabilidad sin precedentes, que se adapta perfectamente a proyectos a pequeña y gran escala. También facilita la colaboración remota eficiente en el futuro, lo que permite a los diseñadores de drenaje y emplazamientos geográficamente dispersos colaborar en tiempo real. Además, el cambio sirve como una alternativa rentable y a largo plazo, ya que elimina la necesidad de hardware y mantenimiento costosos en las instalaciones.

Análisis de detección de conflictos para controles de aguas pluviales (SWC)

Tras la integración satisfactoria de la detección de conflictos (en InfoDrainage) entre tuberías y bocas de inspección en nuestra versión anterior, hemos ampliado estas funciones para incluir el control de aguas pluviales, que mejora considerablemente la utilidad y la exhaustividad de nuestras funciones de detección de conflictos. Esta última adición ayuda a crear una solución integral y completa para el diseño de drenaje y el modelado hidráulico.

En proyectos complejos, es fundamental contar con una herramienta que pueda identificar rápidamente los conflictos de diseño. Al reconocer esto, hemos ampliado nuestras capacidades de detección de conflictos para abarcar:

Tuberías y controles de aguas pluviales: ya sea una estructura de almacenamiento, un paular o un jardín de lluvia, InfoDrainage ahora puede identificar cualquier conflicto espacial entre estas medidas de control de aguas pluviales y el diseño de la tubería.

Bocas de inspección y controles de aguas pluviales: con esta actualización, puede asegurarse de que las bocas de inspección se coloquen de forma óptima con respecto a los controles de aguas pluviales, evitando así rediseños y retrasos en los proyectos.

Controles de aguas pluviales con controles de aguas pluviales: InfoDrainage puede detectar conflictos entre diferentes tipos de controles de aguas pluviales. Esto permite un diseño más coherente y eficiente, lo cual es crucial para una gestión eficaz del agua y una protección ambiental.

Funciones avanzadas de análisis de sumideros horizontales HEC-22

InfoDrainage ahora permite el análisis de redes con varios tipos de tragantes, ampliándose más allá de nuestras capacidades anteriores. Esta flexibilidad permite modelar y analizar con precisión sistemas de drenaje más complejos y personalizados. Como extensión de las funciones de sumidero horizontal HEC-22 existentes, esta versión permite un examen detallado de cada tipo de sumidero horizontal HEC-22. Tanto si trabaja con huecos de bordillo, como con rejillas o con sumideros mixtos, InfoDrainage ahora admite un análisis más detallado, que ofrece más información sobre el rendimiento y la eficacia del sistema.

Novedades de la versión 2024.2

Análisis de detección de conflictos

En línea con nuestra dedicación constante por ofrecer soluciones avanzadas y fáciles de usar en el diseño de sistemas de drenaje, nos complace dar a conocer la nueva herramienta Detección de conflictos, que se suma a la suite de InfoDrainage.

Herramienta Detección de conflictos: esta herramienta se ha desarrollado para ser un recurso esencial en el diseño de sistemas de drenaje complejos. Está diseñada específicamente para identificar y visualizar "conflictos" o intersecciones entre diferentes componentes del diseño, como tuberías, canales u otras estructuras.

Una de las características clave de la herramienta Detección de conflictos es su capacidad para identificar separaciones horizontales y verticales. Los usuarios tienen la posibilidad de definir valores específicos para la separación horizontal y vertical. Si estos valores se encuentran por debajo de los umbrales establecidos por el usuario, el software marcará y resaltará visualmente el conflicto de manera automática con un círculo en el punto de conflicto.

Este enfoque proactivo del diseño ayuda a evitar problemas que podrían surgir durante la construcción o el funcionamiento, lo que garantiza un sistema más eficiente y fiable. Al ofrecer una detección temprana de tales conflictos, la herramienta permite tomar medidas correctivas inmediatas. Esto minimiza los posibles retrasos en la construcción y optimiza el rendimiento del sistema.

Además, la herramienta Detección de conflictos se integra perfectamente con nuestra estructura de informes. Los resultados de Detección de conflictos se pueden incluir en el informe de auditoría, lo que permite lograr una evaluación detallada y exhaustiva del diseño. Además, para quienes prefieran un análisis más espacial, las ubicaciones de los conflictos detectados se pueden exportar a CAD. Esta flexibilidad adicional le garantiza un control total sobre el proceso de diseño y revisión, en el formato que mejor se adapte a sus necesidades.

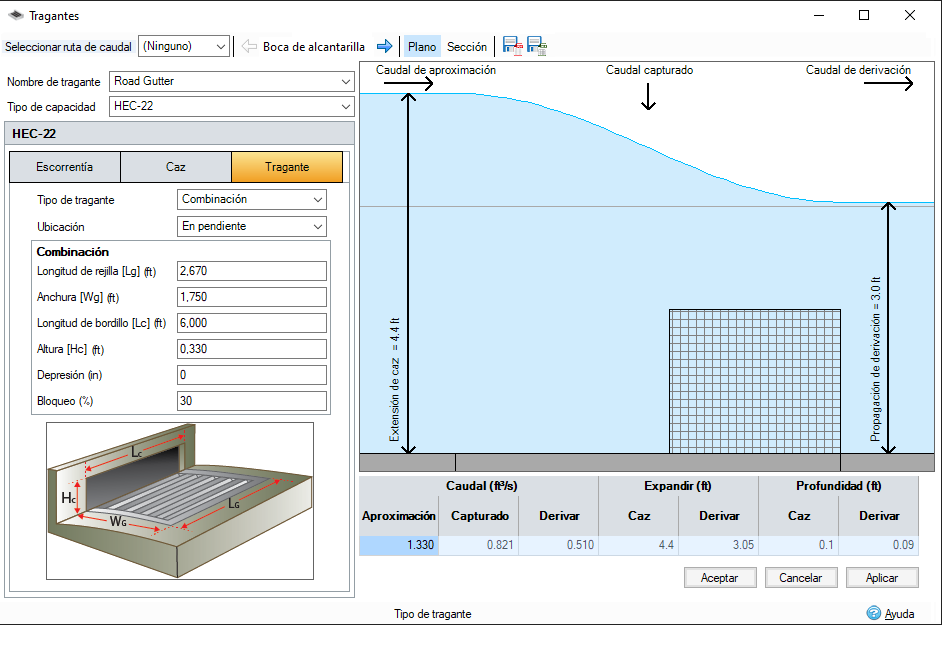

Mejoras de tragantes HEC22

Hemos mejorado considerablemente nuestros cálculos de tragantes HEC-22, lo que permite estar un paso más cerca de reflejar exactamente las condiciones reales. Antes, nuestro software ofrecía una versión simplificada de estos cálculos. Pero hemos detectado la importancia de que los usuarios tengan variables más detalladas en estos cálculos.

Por lo tanto, hemos ampliado los cálculos de tragantes HEC22 proporcionados por SWMM5 para aumentar su facilidad de uso en el contexto del diseño y ajuste de tamaño. Nuestros cálculos de tragantes HEC-22 mejorados ahora tienen en cuenta el tipo de rejilla y el ángulo de garganta, dos factores críticos que afectan a las velocidades de entrada de agua en el tragante. Al incorporar estos parámetros, nuestro objetivo es ofrecer una representación más realista del funcionamiento de los tragantes de drenaje en diferentes condiciones.

Estas mejoras permiten realizar predicciones más precisas sobre el rendimiento del sistema de drenaje, lo que le permite una mayor confianza en los diseños y, en última instancia, lleva a sistemas de drenaje más eficientes y eficaces. Esta actualización subraya nuestro compromiso de refinar continuamente InfoDrainage, integrando las mejores capacidades de su clase para garantizar las herramientas necesarias para producir diseños de sistemas de drenaje sobresalientes.

Novedades de la versión 2024.1

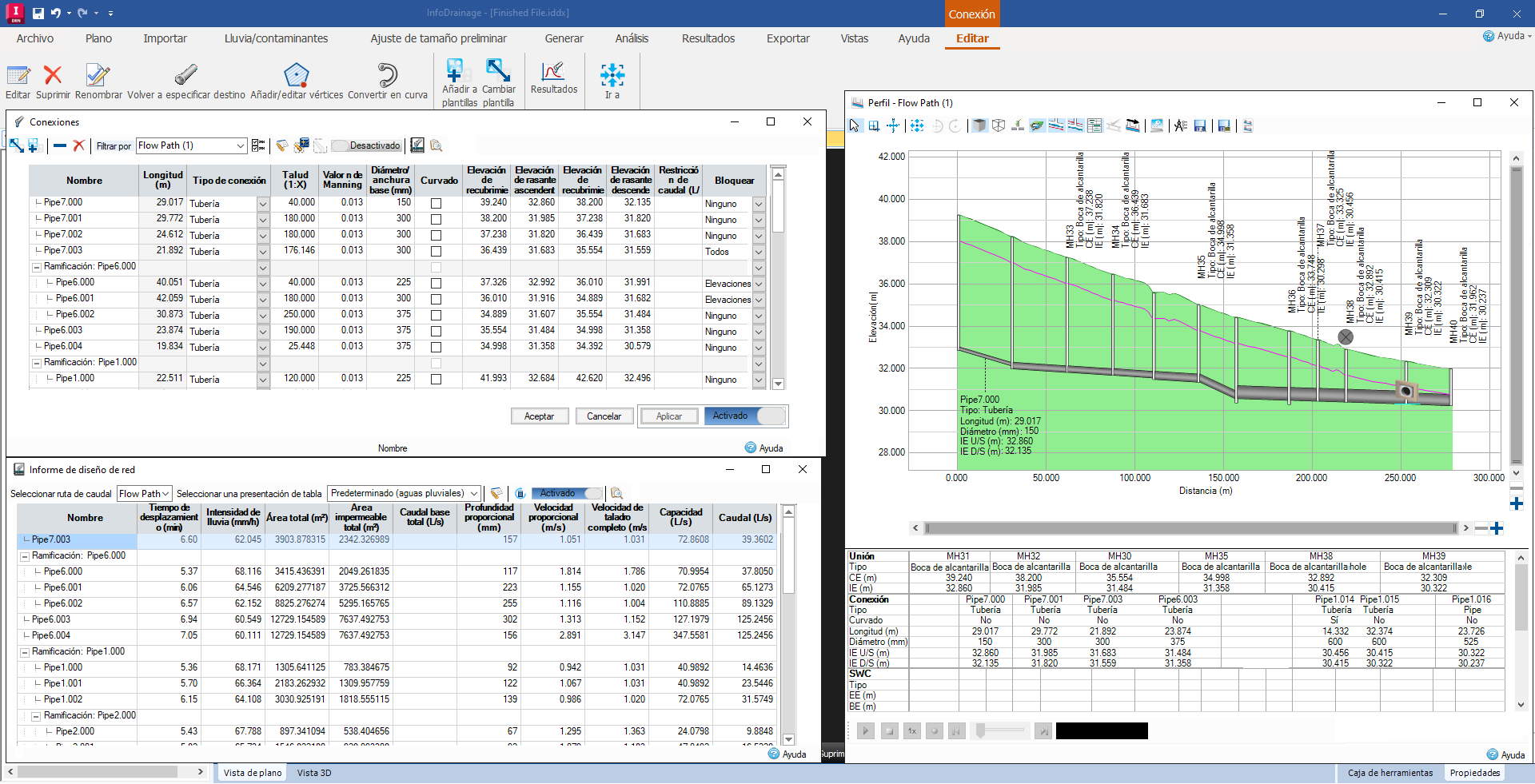

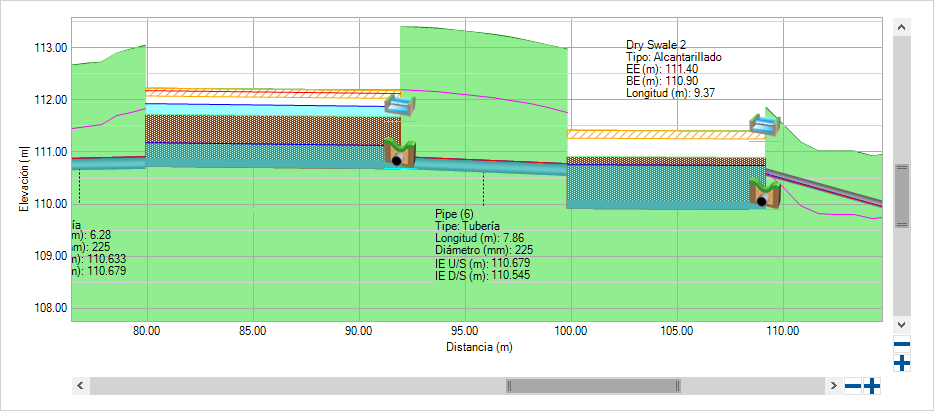

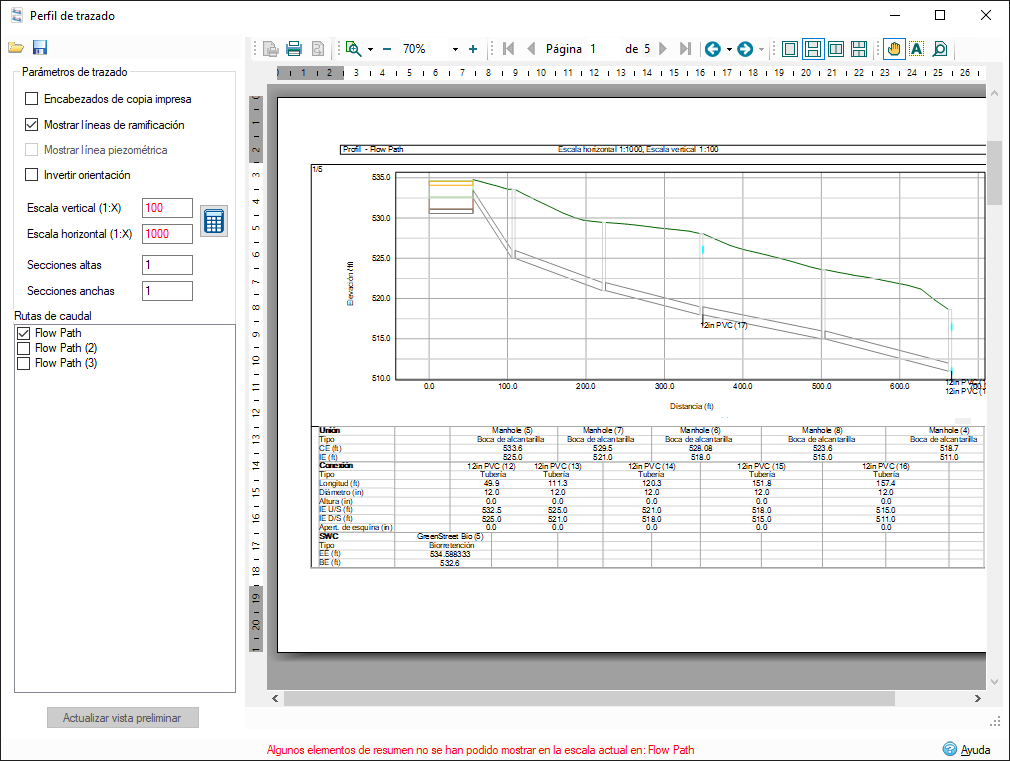

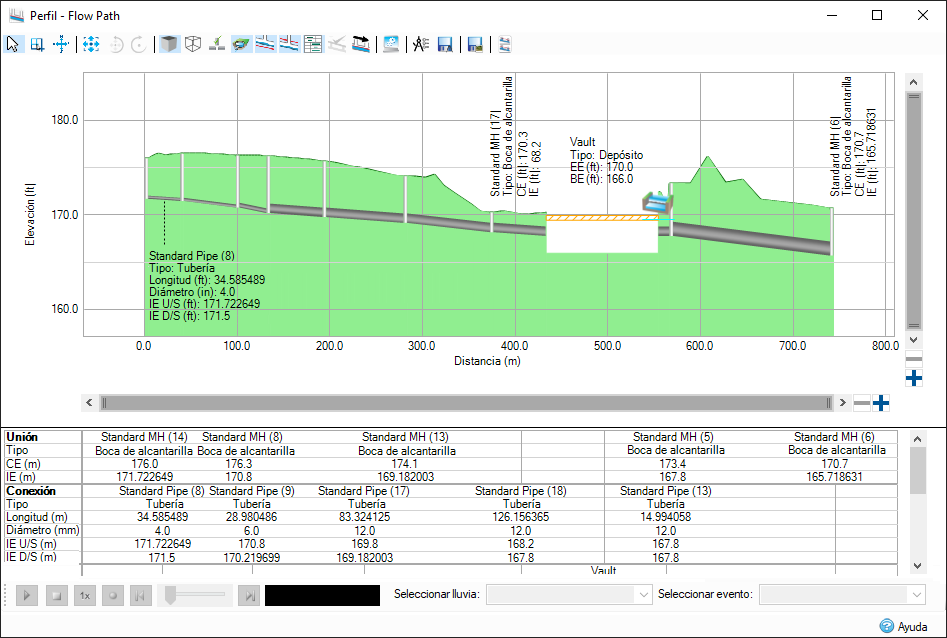

Línea piezométrica y línea de energía

En nuestra misión constante de proporcionarle un software de diseño de drenajes que sea sólido e intuitivo, hemos incluido la opción de trazar la línea piezométrica (HGL) y la línea de energía (EGL) en el perfil longitudinal de la red de drenaje.

Línea piezométrica (HGL): representación gráfica de la presión y la energía potencial gravitatoria del agua que fluye a través del sistema de drenaje. Básicamente, la línea piezométrica muestra el nivel de energía del agua a medida que fluye a través de tuberías, canales u otros tubos, y permite visualizar el cambio de energía debido a la fricción de las tuberías y a los cambios en la elevación.

Línea de energía (EGL): muestra la energía total disponible para el agua, que incluye la energía relacionada con la velocidad de esta, además de la que se refleja en la línea piezométrica.

El trazado de la línea piezométrica y la línea de energía proporciona una visión clara y completa de cómo se distribuye la energía, y los cambios que se producen en todo el sistema de drenaje. Esto ayuda a identificar las áreas con posibles problemas, como los cuellos de botella, las secciones del sistema en las que el agua no se drena de manera eficaz o las áreas en las que las velocidades altas pueden provocar erosión o daños en el sistema.

Esta nueva función representa nuestro compromiso de ofrecer herramientas potentes y accesibles para el diseño avanzado de sistemas de drenaje.

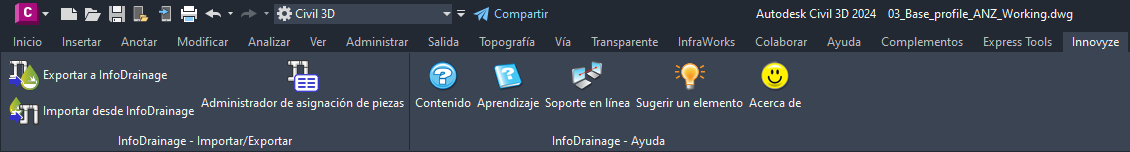

Especificación de familias de piezas en InfoDrainage

Una nueva adición importante a nuestro software de diseño de drenaje es la posibilidad de especificar los materiales de tuberías, estructuras y bocas de inspección directamente en su proyecto. Las tuberías y las bocas de inspección son componentes fundamentales de cualquier sistema de drenaje, y los materiales utilizados para estos elementos pueden influir significativamente en el coste de construcción, así como en la durabilidad en función de diversas restricciones (por ejemplo, en el caso de las tuberías superficiales).

Familia de piezas de las tuberías: con esta nueva función, ahora puede especificar y seleccionar el tipo de material utilizado para las tuberías en los diseños de drenaje. Conocer los materiales de las tuberías durante el proceso de diseño permite tomar y comunicar decisiones fundamentadas que tienen en cuenta los requisitos y las restricciones del proyecto.

Familia de piezas del material de las bocas de inspección: de forma similar a las tuberías, el material utilizado para construir bocas de inspección puede afectar en gran medida a su duración y coste, y a la eficiencia general del sistema. Nuestra nueva función permite especificar el tipo o material de la boca de inspección/estructura, de modo que esto se convierte en un resultado eficaz del diseño de drenaje en lugar de una idea posterior.

Si se da cuenta de que se utilizan dos nombres para la misma familia de piezas, puede utilizar la función de fusión, que no solo fusionará la lista de familias de piezas, sino que también actualizará la red de drenaje con los nuevos datos.

Esta nueva función también facilita una mejor comunicación y coordinación con los participantes, contratistas y proveedores de materiales, ya que los diseños de drenaje ahora incluyen especificaciones de materiales explícitas. De este modo, se garantiza que se utilicen los materiales correctos durante la construcción, lo que minimiza posibles problemas y discrepancias.

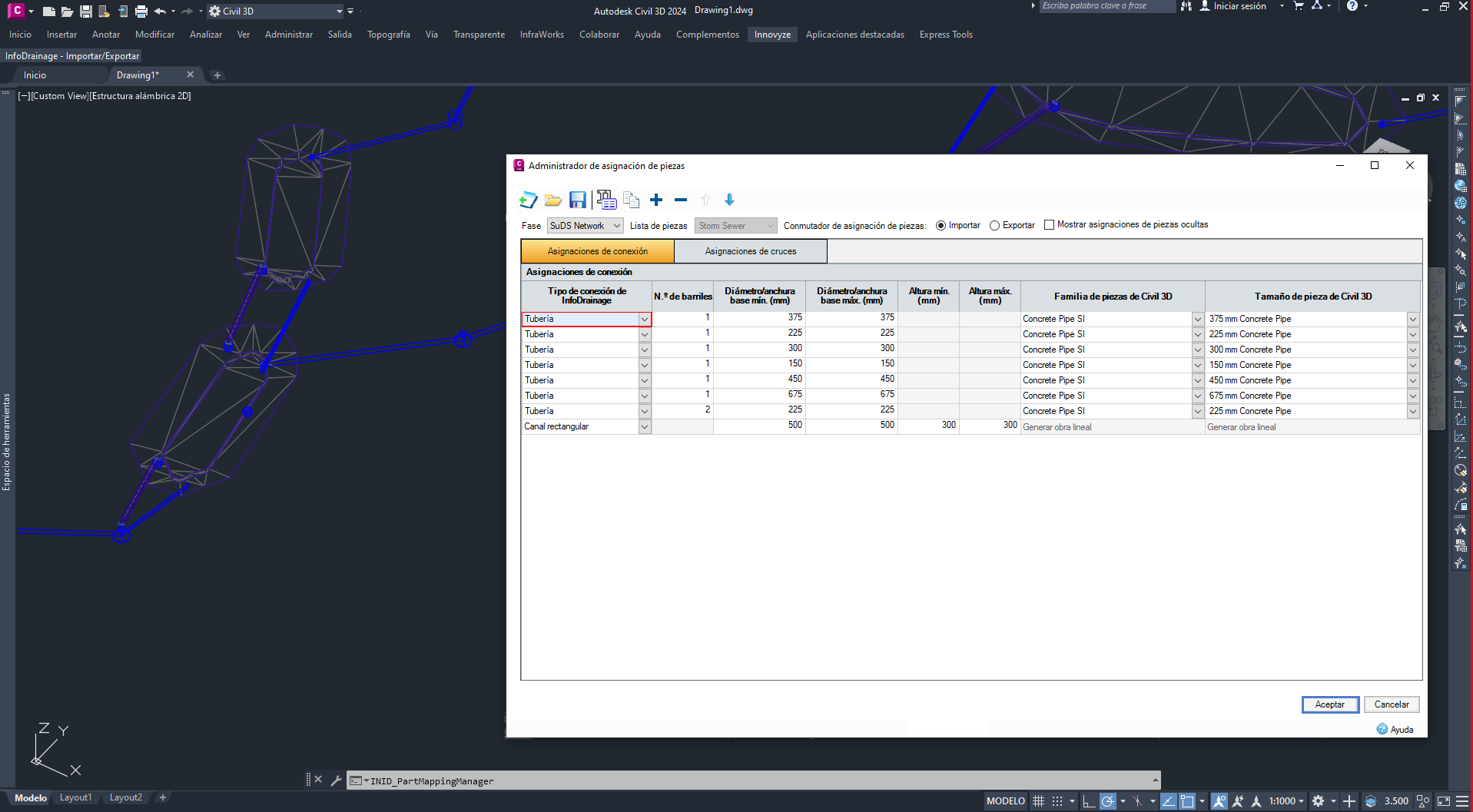

Asignación mejorada al realizar conversiones bidireccionales con Civil 3D

Con la introducción de la especificación de familias de piezas en InfoDrainage, hemos incluido la opción de conservar la familia de piezas de la tubería o la estructura al realizar conversiones bidireccionales con Civil 3D. Anteriormente, la red de drenaje se clasificaba en el proceso de asignación en función del tamaño. Ahora, con las nuevas mejoras, la lógica de asignación clasifica las tuberías y estructuras en función del tamaño y el material. Por ejemplo, si la lógica de asignación detecta dos tuberías de tamaño similar (p. ej., 300 mm) y diferentes materiales (p. ej., hormigón y PEAD), estas dos tuberías se presentarán en la asignación en dos filas diferentes para que pueda asignar una familia de piezas diferente a cada una de ellas.

Asignación automatizada al realizar conversiones bidireccionales con Civil 3D

Con la introducción de la especificación de familias de piezas en InfoDrainage, hemos incluido una opción de asignación automatizada durante las conversiones bidireccionales entre InfoDrainage y Civil 3D. Si utiliza el mismo nombre de pieza en InfoDrainage, el software detectará el nombre y el tamaño de la tubería o estructura y la vinculará directamente a una familia de piezas y a un tamaño de pieza de la lista existente.

Novedades de la versión 2024.0

Conmutador lógico de diseño

El conmutador lógico de diseño es una herramienta que mejora la flexibilidad y la eficiencia del proceso de diseño de drenaje. Esta innovadora herramienta resuelve los inconvenientes de conflictos entre objetivos de diseño, porque proporciona una interfaz fácil de usar para que pueda tomar decisiones fundamentadas. El cuadro combinado permite seleccionar fácilmente entre dos lógicas de diseño diferentes, una que minimiza las excavaciones y el talud, y la otra que minimiza los diámetros de las tuberías.

Compatibilidad con FEH 2022

InfoDrainage ahora admite la nueva lluvia de diseño FEH 2022. Esta versión más reciente permite el uso de la metodología de lluvia de diseño actualizada para el Reino Unido. InfoDrainage ahora le permite utilizar la metodología de lluvia de diseño más actualizada y precisa, lo que le permite diseñar sistemas de drenaje más eficaces, tradicionales y sostenibles. El método de escorrentía actualizado no se admite aún porque no se ha lanzado aún. Al intentar aplicar FEH22 en ReFH2 (versión 2013), verá una advertencia que indica que debe utilizar FEH13 en su lugar.

Tuberías de arco

Hemos introducido una nueva función en InfoDrainage que le facilitará la exportación de tuberías curvas a Civil 3D. Con esta nueva función, el software ya no tendrá que asumir que la tubería curva es una serie de polilíneas. En su lugar, ahora puede exportar tuberías curvas de forma nativa desde InfoDrainage a Civil 3D. Esta función agilizará el flujo de trabajo de los diseñadores que necesitan trabajar con tuberías curvas y mejorará la precisión y la eficiencia de su trabajo.

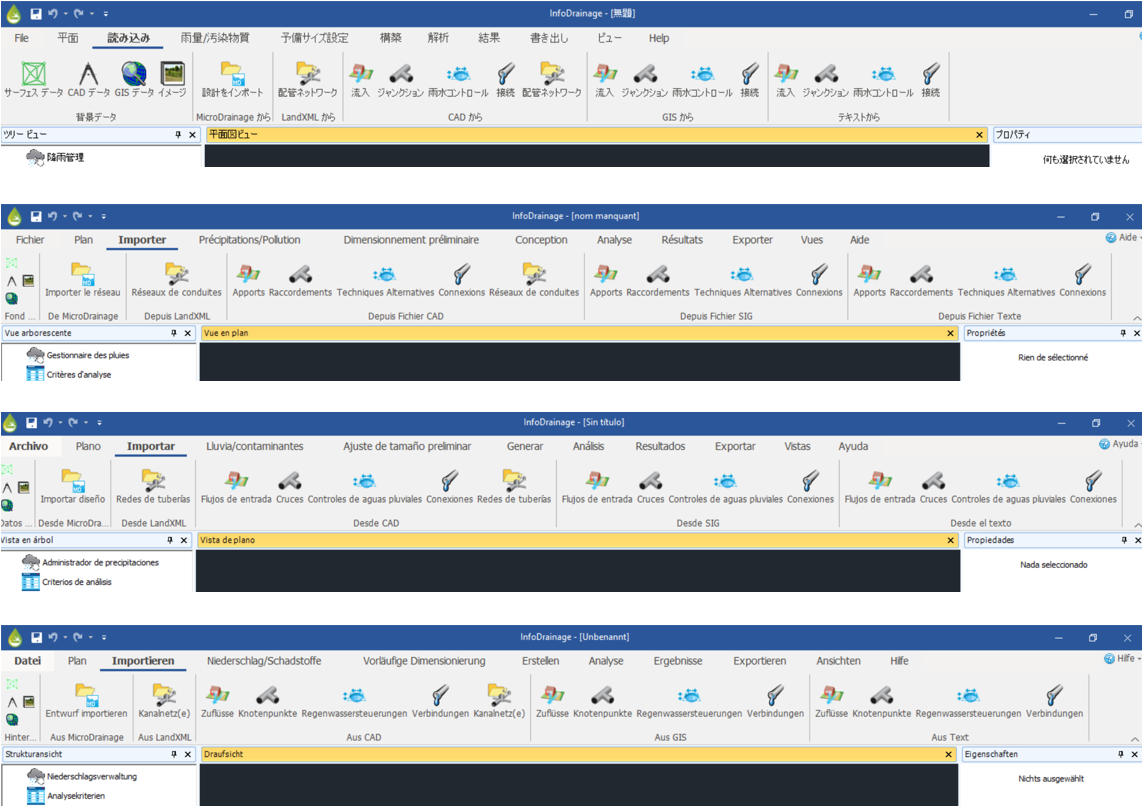

Localización

Hemos ampliado la accesibilidad de nuestro software al traducir la interfaz gráfica de usuario a varios idiomas, como el español, el francés, el japonés y el alemán, así como al inglés británico y estadounidense. Ahora, usuarios de todo el mundo pueden navegar y utilizar nuestro software en su idioma nativo sin problemas. Esta mejora demuestra aún más nuestro compromiso de ofrecer la mejor experiencia de usuario y hacer que nuestro software esté disponible para todos.

Novedades de la versión 2023.3

Conjuntos de datos ampliados

Para evitar la pérdida de datos durante el proceso de conversión bidireccional entre InfoDrainage y Civil 3D, nos hemos asegurado de que se pudiera acceder a los datos presentes en InfoDrainage en Civil 3D mediante conjuntos de propiedades, de modo que se puedan utilizar en flujos de trabajo adicionales, como la estimación de costes, la detección de conflictos, el diseño de infraestructuras adicionales y la construcción.

Esta actualización mejora la interoperabilidad de Civil 3D mediante el uso de conjuntos de datos ampliados en Civil 3D. Ahora puede exponer los parámetros hidráulicos e hidrológicos de las tuberías, las subcuencas vertientes y los controles de aguas pluviales en Civil 3D, y también puede manipular algunos de los parámetros dentro de Civil 3D.

Motor de creación de mallas mejorado

Se ha mejorado la lógica o el motor de creación de mallas, especialmente al crear mallas alrededor de los controles de aguas pluviales y las orillas de canales.

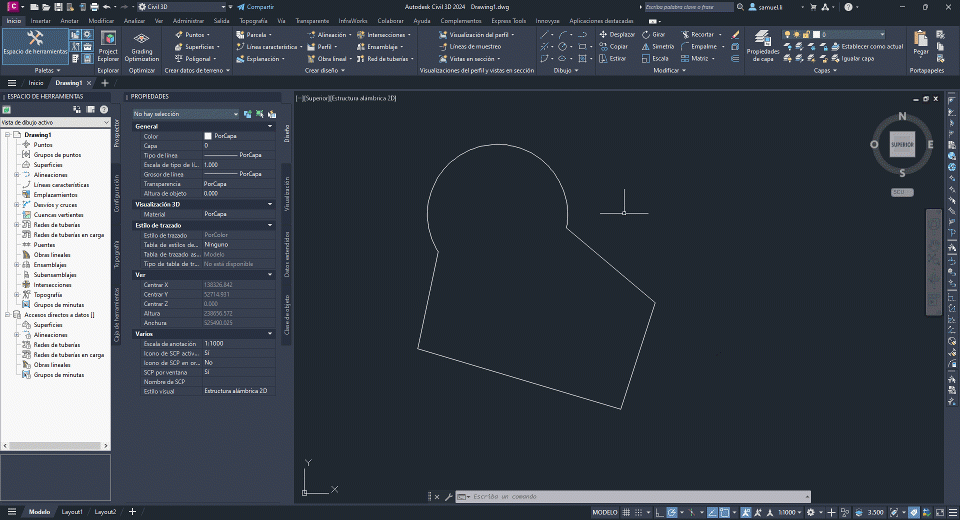

Compatibilidad de los arcos en InfoDrainage

Se ha mejorado la compatibilidad con los datos de CAD, y ahora se tienen en cuenta los arcos al cargar polígonos para los controles de aguas pluviales o flujos de entrada.

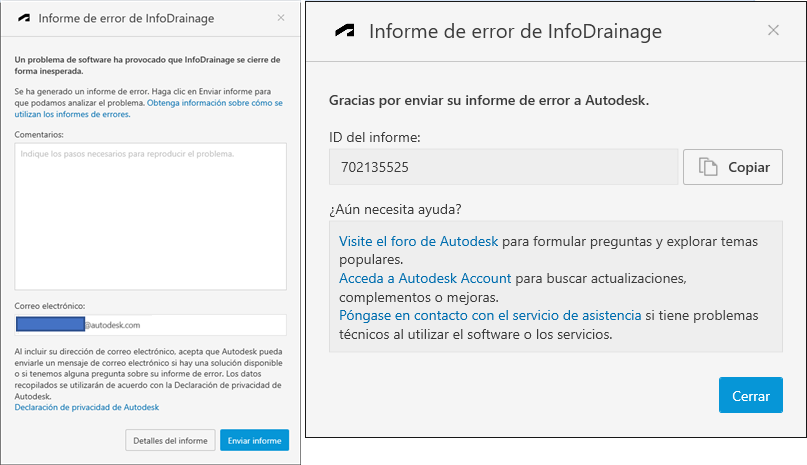

Herramienta de generación de informes de bloqueos (CER)

InfoDrainage ha integrado los informes de error de los clientes (CER) de Autodesk, que permiten informar de excepciones que se producen en el software con fines de diagnóstico.

RealDWG

La compatibilidad con la importación y exportación de archivos DXF/DWG se ha sustituido por la plataforma de Autodesk, RealDWG, que mejora el soporte y lo hace más rápido y estable.

Para obtener información sobre las mejoras en versiones anteriores de la aplicación, consulte Mejoras en versiones anteriores.

Novedades de la versión 2023.2

Resultados - Opciones de duración crítica ampliadas

El análisis de duración crítica proporciona ahora un espectro más amplio de parámetros para evaluar la duración crítica de los controles de aguas pluviales, las uniones y las conexiones.

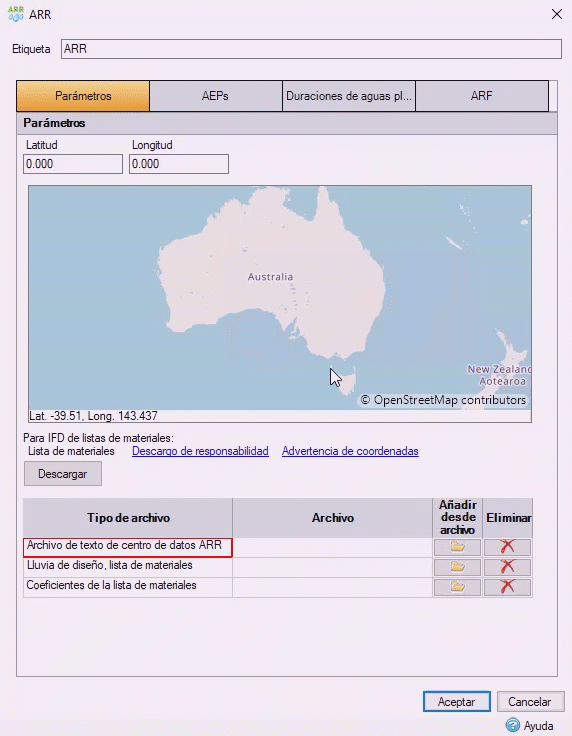

Adaptación de contenido a un país - Australia

InfoDrainage se conecta ahora al sitio web de BOM de Australia para recopilar los datos de lluvia de ARR19 a fin de generar los eventos de aguas pluviales de flujos de trabajo de diseño.

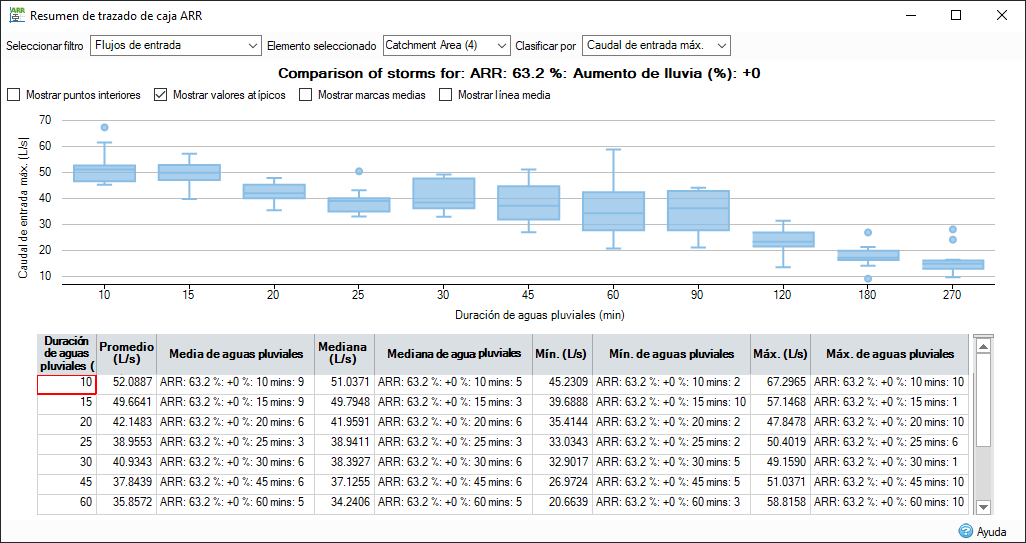

También se incluye el diagrama de caja y bigotes de ARR19.

Adaptación de contenido a un país - Estados Unidos

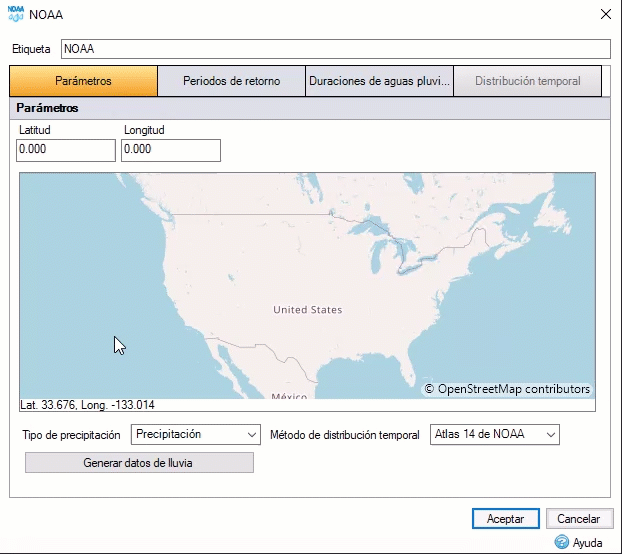

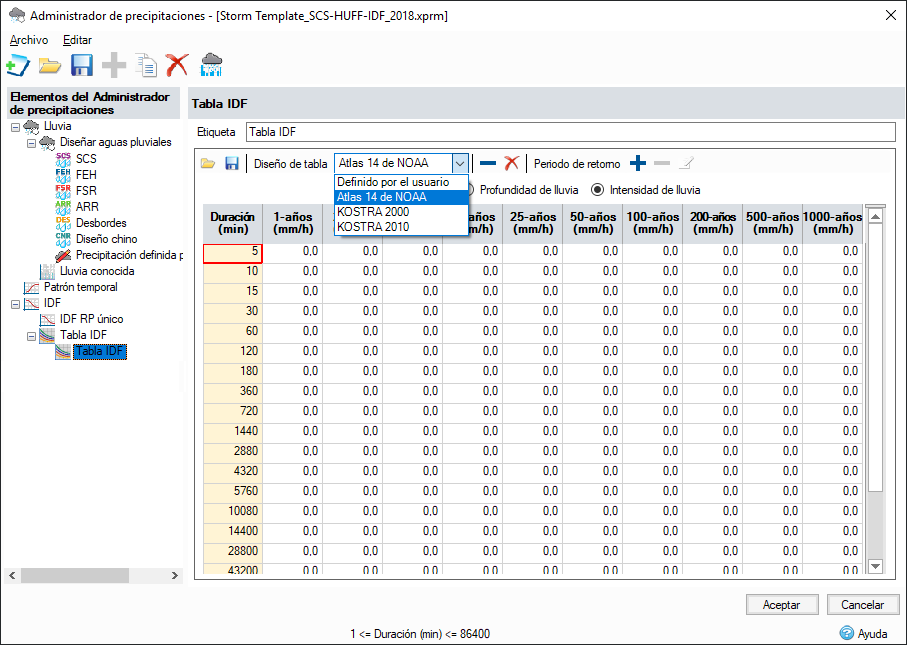

InfoDrainage se conecta ahora al sitio web de NOAA de EE. UU. para reunir los últimos patrones temporales y de lluvia de Atlas 14 necesarios a fin de generar eventos de lluvia de diseño. La lluvia de NOAA también incluye los últimos patrones temporales de NRCS que se suelen necesitar para los eventos de lluvia del Atlas 14.

InfoDrainage ahora incluye la unidad pies topográficos de EE.UU.

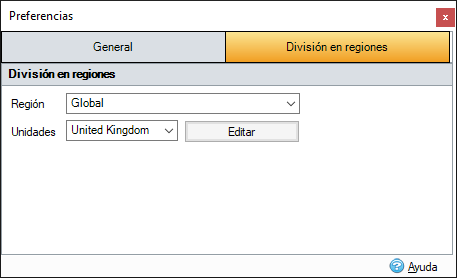

Localización

El idioma por defecto de InfoDrainage es inglés de EE. UU.

Flujos de trabajo de conversión bidireccional de Civil 3D

Los flujos de trabajo de conversión bidireccional de InfoDrainage y Civil 3D admiten ahora los requisitos de validación reducidos para la importación de un diseño de InfoDrainage en Civil 3D, una mejor asignación de piezas en las opciones Importar y Exportar para acelerar el proceso de varias repeticiones y un aumento de los datos de InfoDrainage que Civil 3D puede recuperar al exportar a un modelo de InfoDrainage, lo que reduce tener que repetir procesos de datos sobre el emplazamiento.

InfoDrainage ahora incluye la unidad pies topográficos de EE.UU.

Novedades de la versión 2023.1

Conversión bidireccional mejorada con InfoDrainage para Civil 3D

Mantenimiento de objetos

Los estilos, las anotaciones y los objetos vinculados no se modifican durante el retorno a Civil 3D, lo que contribuye a conservar la integridad de los datos.

Selección de red durante la importación

Las opciones de importación actualizadas identifican redes no válidas y permiten la selección de red, lo que ahorra tiempo y reduce los pasos manuales de actualización de redes.

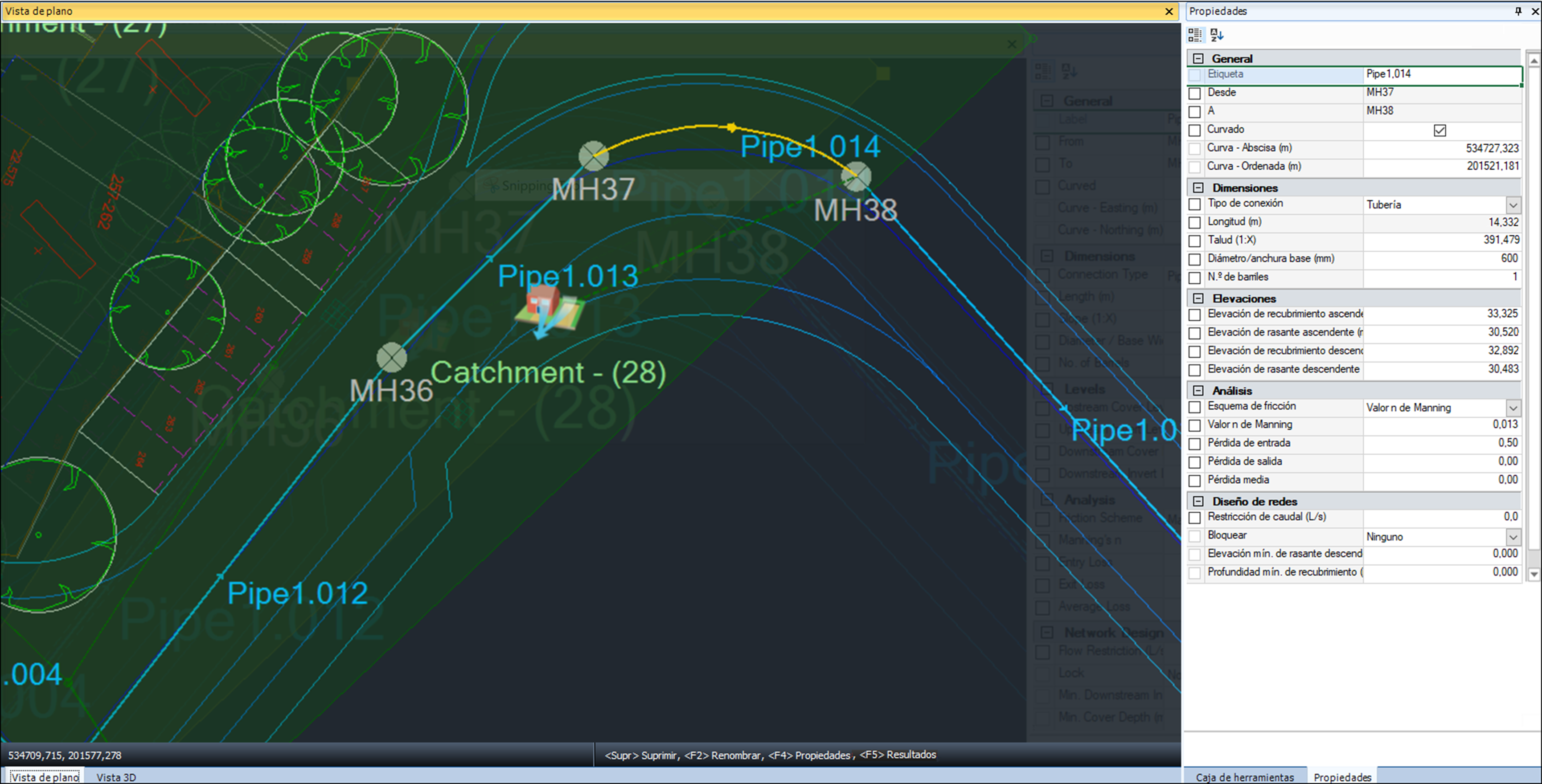

Conexiones curvas

Las conexiones curvas se pueden dibujar, importar y exportar mediante archivos de AutoCAD Civil 3D y MicroDrainage, lo que reduce la necesidad de realizar aproximaciones.

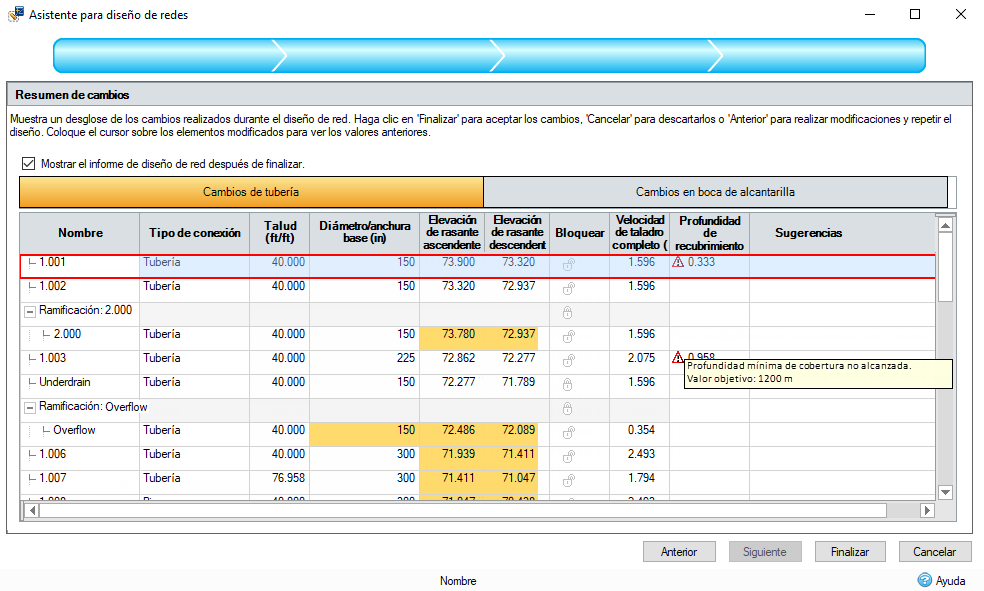

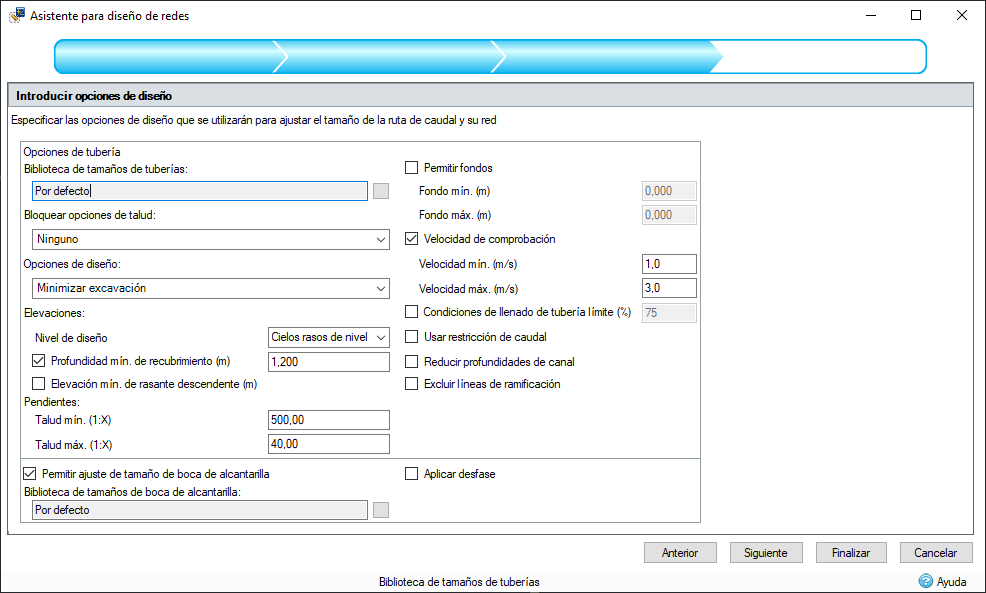

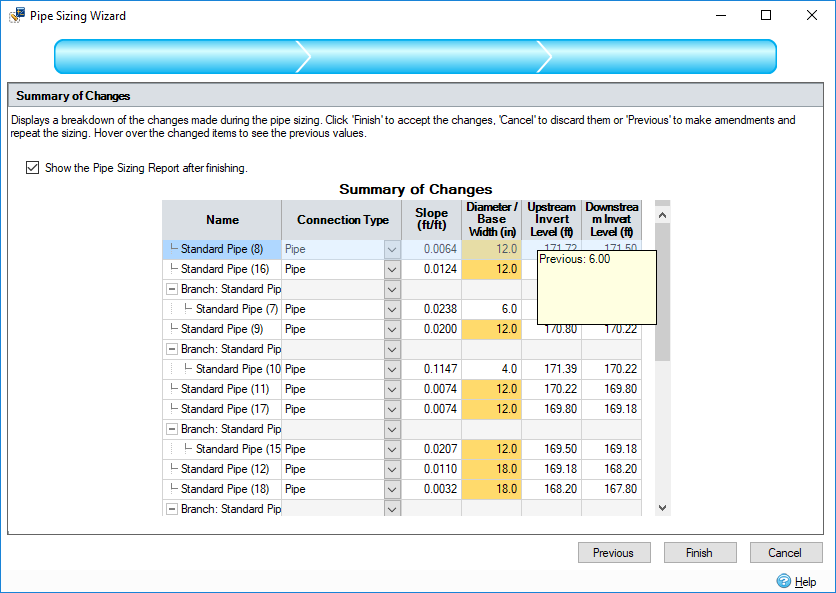

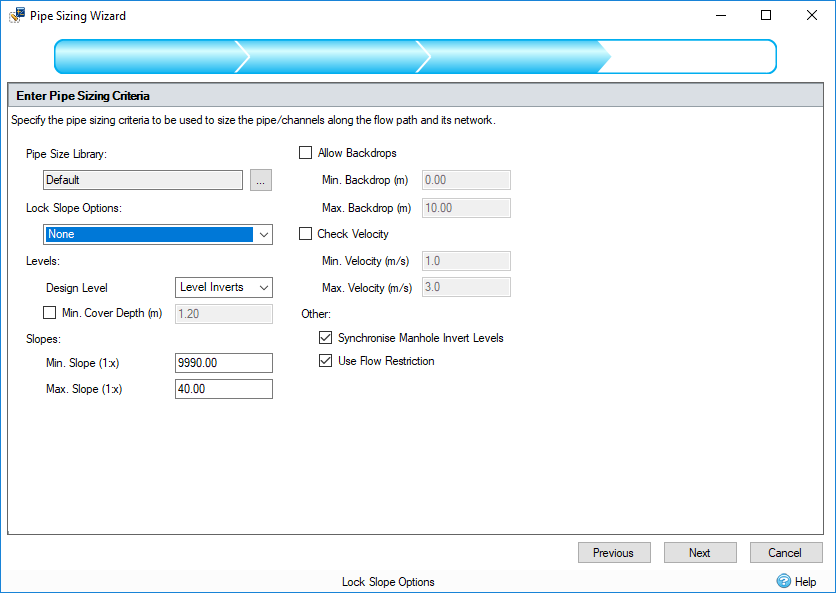

Mejoras en el diseño de redes

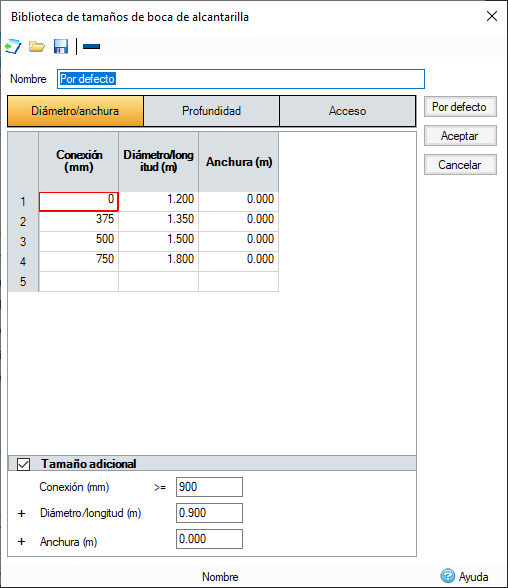

Bocas de alcantarilla selladas

Se pueden designar bocas de alcantarilla selladas que no se inunden, lo que facilita la comunicación de modelos a las partes interesadas. Ahora es posible la compatibilidad con MicroDrainage para tareas de importación y exportación. Hay marcas de bocas de alcantarilla selladas visibles en las vistas de plano, de perfil y 3D.

Activación o desactivación de las actualizaciones en tiempo real durante el diseño

Coloque el conmutador en ON (Activado) para trabajar con el formulario Conexiones, el Asistente para diseño de redes y los resultados de redes en tiempo real a fin de adoptar cambios inmediatamente, actualizar la red o permitir que se ejecuten manualmente varias ediciones y el Asistente para diseño de redes. Esto ofrece la máxima flexibilidad y claridad sobre cómo responde una red a los cambios.

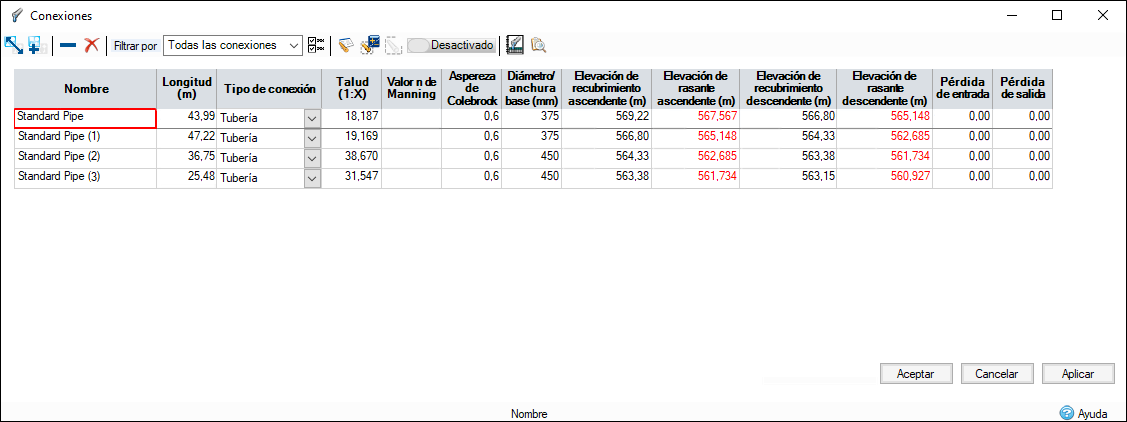

Opciones de bloqueo adicionales

Bloquee tuberías durante el diseño de redes con opciones en los formularios Conexiones y Uniones para bloquear todas las cotas o solo las elevaciones.  El bloqueo de elevación fija los taludes y las elevaciones de rasante, pero permite ajustar el tamaño y permite que los diseños trabajen en torno a la infraestructura subterránea existente.

Sincronización de elevación mejorada

Trabajar con las opciones de bloqueo: las elevaciones se sincronizarán automáticamente entre las conexiones y las uniones a menos que se establezcan opciones de bloqueo.

Profundidades de sumidero

InfoDrainage admite ahora profundidades de sumidero en bocas de alcantarilla para permitir que se produzca la sincronización de elevaciones sobre el sumidero.  Los valores de Profundidad de sumidero se convierten de manera bidireccional al formato de AutoCAD Civil 3D para mejorar la precisión en el intercambio.

Mejoras totales de velocidad de análisis

El procesamiento de resultados ahora permite llevar a cabo varios procesos, lo que proporciona mejoras significativas en la velocidad del análisis general y en la eficacia del flujo de trabajo.

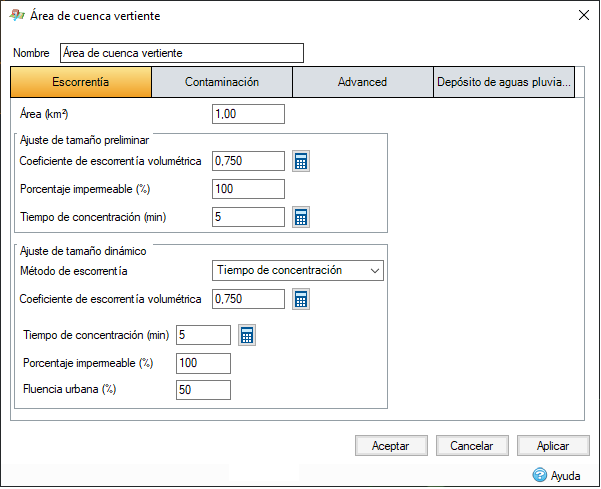

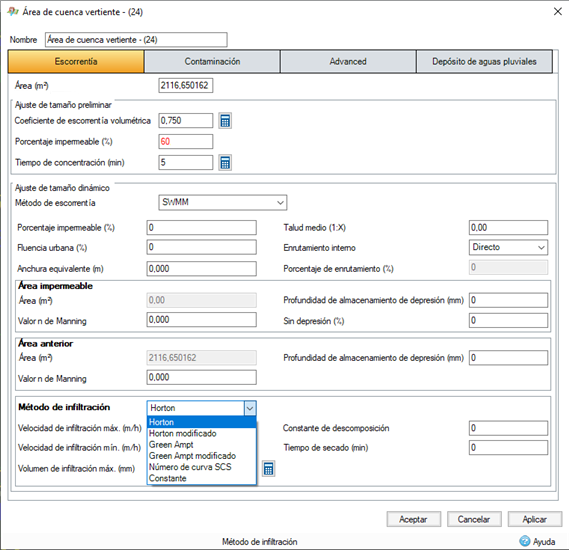

Escorrentía SWMM

InfoDrainage ahora admite métodos de escorrentía SWMM, incluidos varios métodos de infiltración.

Novedades de la versión 2022.1 y 2023.0

Nota: InfoDrainage 2022.1 se ha vuelto a publicar como 2023.0 para alinearse con la numeración de Autodesk, aunque el contenido de estas versiones es el mismo. Para confirmar la versión a la que accede, consulte la Guía de instalación.

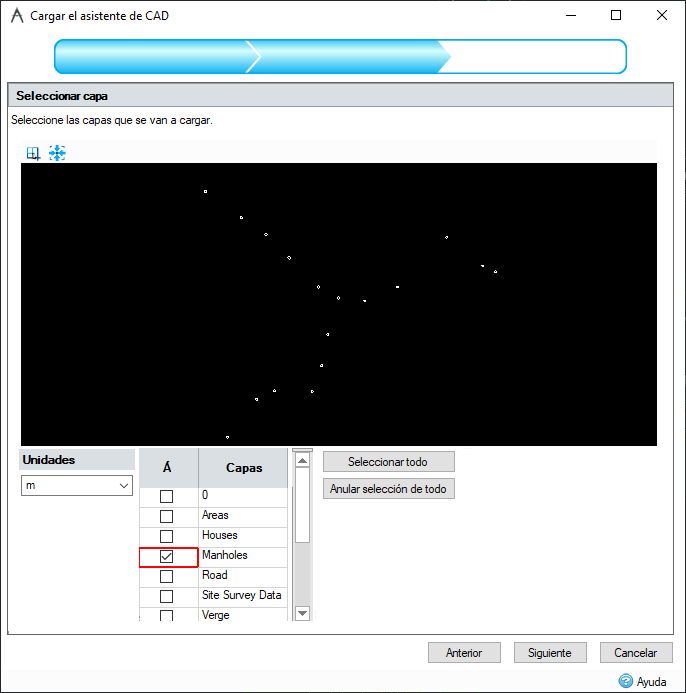

Importación de tuberías y bocas de alcantarilla desde archivos CAD

Permita la importación de conexiones y uniones desde archivos CAD para reducir los pasos manuales que se siguen para rastrear datos existentes de archivos .dwg y .dxf. Opción disponible por separado o de forma combinada al importar una red de tuberías, lo que ahorra tiempo en la configuración del modelo.

Mejoras en el diseño de redes

Se han producido mejoras continuas en el flujo de trabajo de diseño de redes para proporcionar flexibilidad a las distintas formas de trabajar y la capacidad de actualizar los modelos más rápidamente. Entre estas mejoras se incluyen las siguientes:

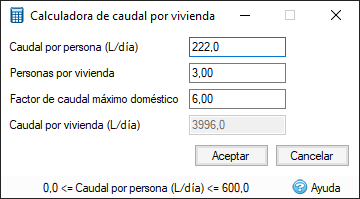

Opción para analizar caudales de saneamiento

La conversión de redes de saneamiento en redes de aguas pluviales para ejecutar análisis hidráulicos permite convertir ahora los caudales de saneamiento calculados en caudales base para conservar los datos.

Fijar la longitud de una conexión desde plano

Evite errores con datos tabulares y que la longitud del plano pierda la sincronización.

Evitar la duplicación de redes en Civil 3D®

Si una red se ha originado en Civil 3D®, se reconocerá durante la carga y ya no se creará una red duplicada.

Gainsight

Integración de Gainsight para comprender mejor el uso que hacen los clientes, cómo podemos mejorar los flujos de trabajo y cómo podemos proporcionar a los usuarios información sobre cómo utilizar mejor los productos.

Novedades de la versión 2021.7

Importar/exportar cuencas vertientes de Civil 3D® en InfoDrainage para Civil 3D® (nivel Advanced)

Capacidad de crear cuencas vertientes en InfoDrainage desde Civil 3D® mediante la opción Exportar a InfoDrainage, incluidos el contorno y las propiedades de la cuenca vertiente y la conexión con estructuras, a fin de minimizar el tiempo de configuración del modelo en InfoDrainage.

Además, los tipos de caudal de entrada Área de cuenca vertiente y Techo verde se importarán como cuencas vertientes de Civil 3D® mediante la opción Importar desde InfoDrainage conservando la conexión del caudal de entrada y el elemento conectado. El coeficiente de escorrentía y el tiempo de concentración de la cuenca vertiente se conservarán cuando proceda, para garantizar que los datos no se pierdan o se dupliquen al representar modelos en Civil 3D®.

La conversión bidireccional admite cuencas vertientes y propiedades de Civil 3D®, así como el mantenimiento de datos y vínculos no admitidos por Civil 3D®.

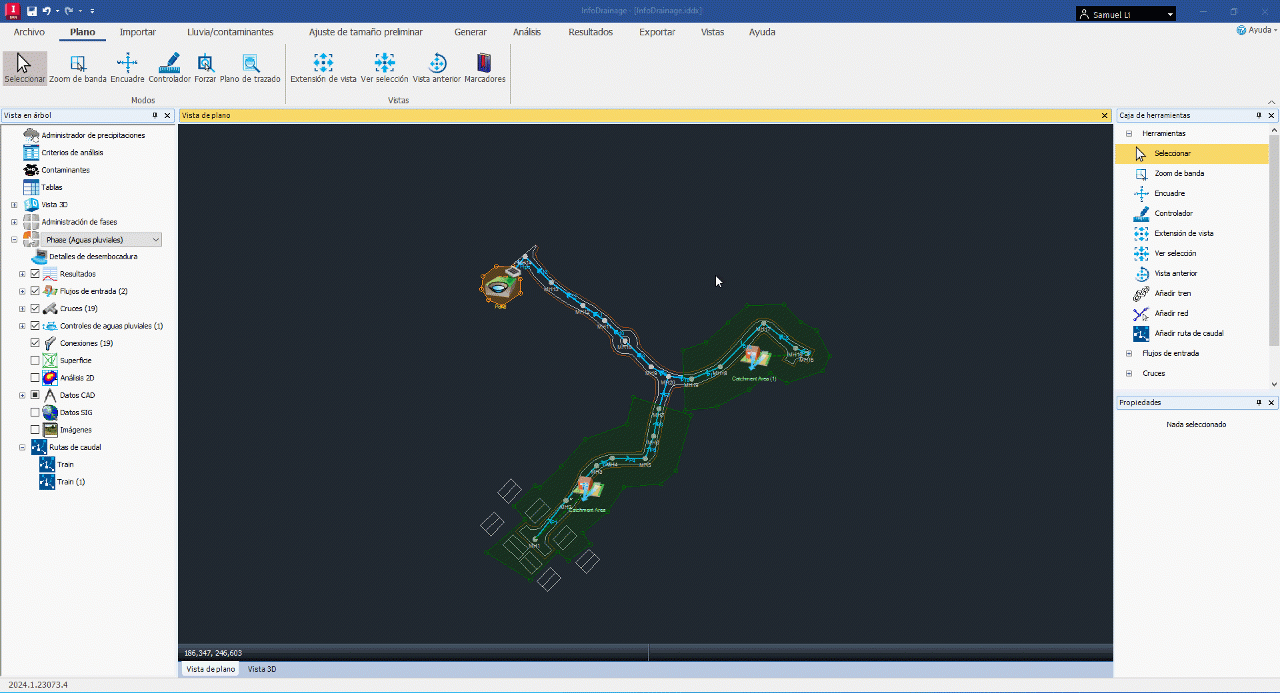

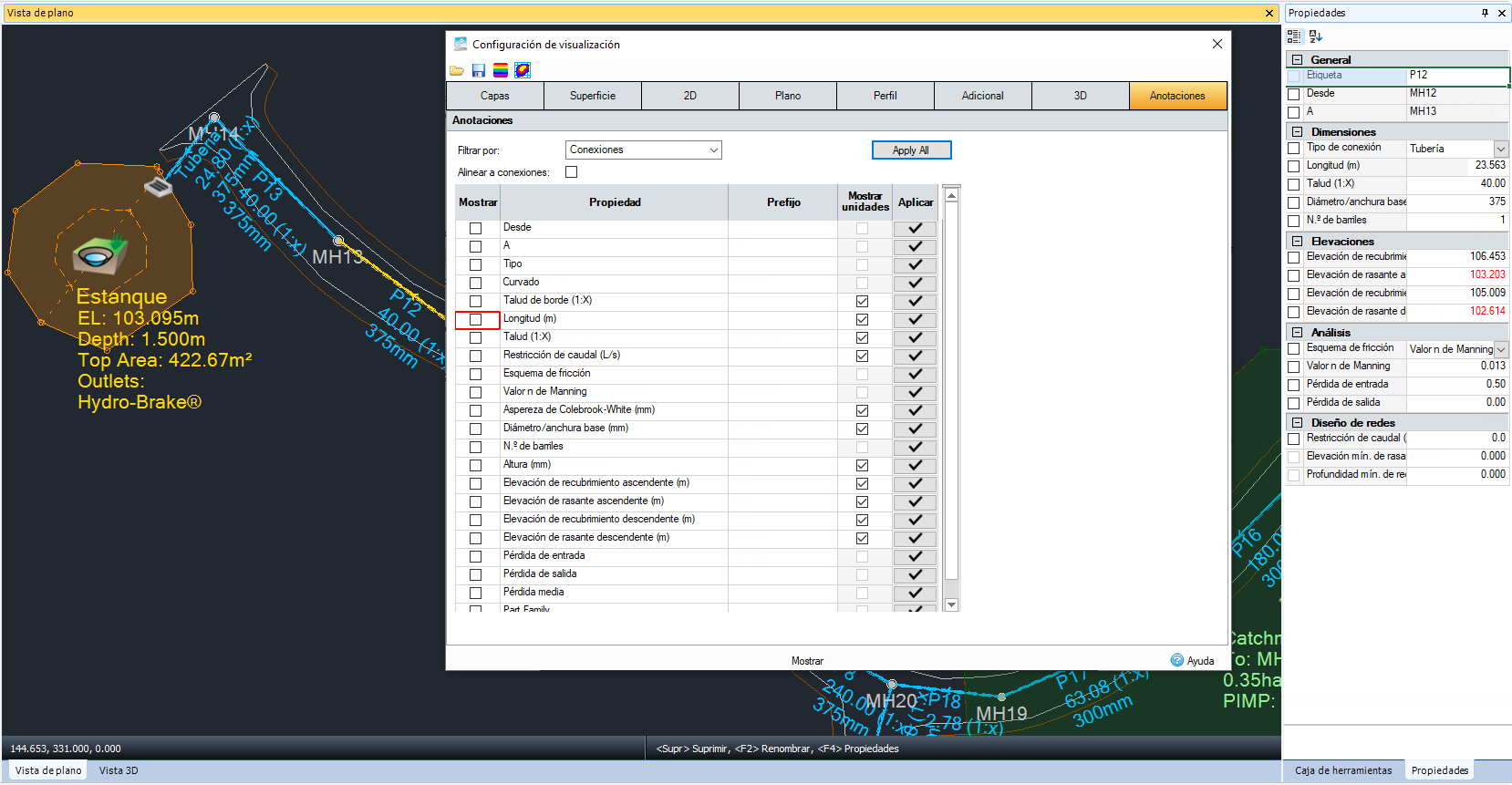

Anotaciones

Anote el plan para facilitar la comunicación y reducir el trabajo adicional a la hora de generar dibujos CAD. Esta opción, disponible a través de Propiedades y Configuración de visualización, permite al usuario tener flexibilidad para definir información específica relevante para su proyecto, así como prefijos y unidades según sea necesario para facilitar el envío a las autoridades reguladoras.

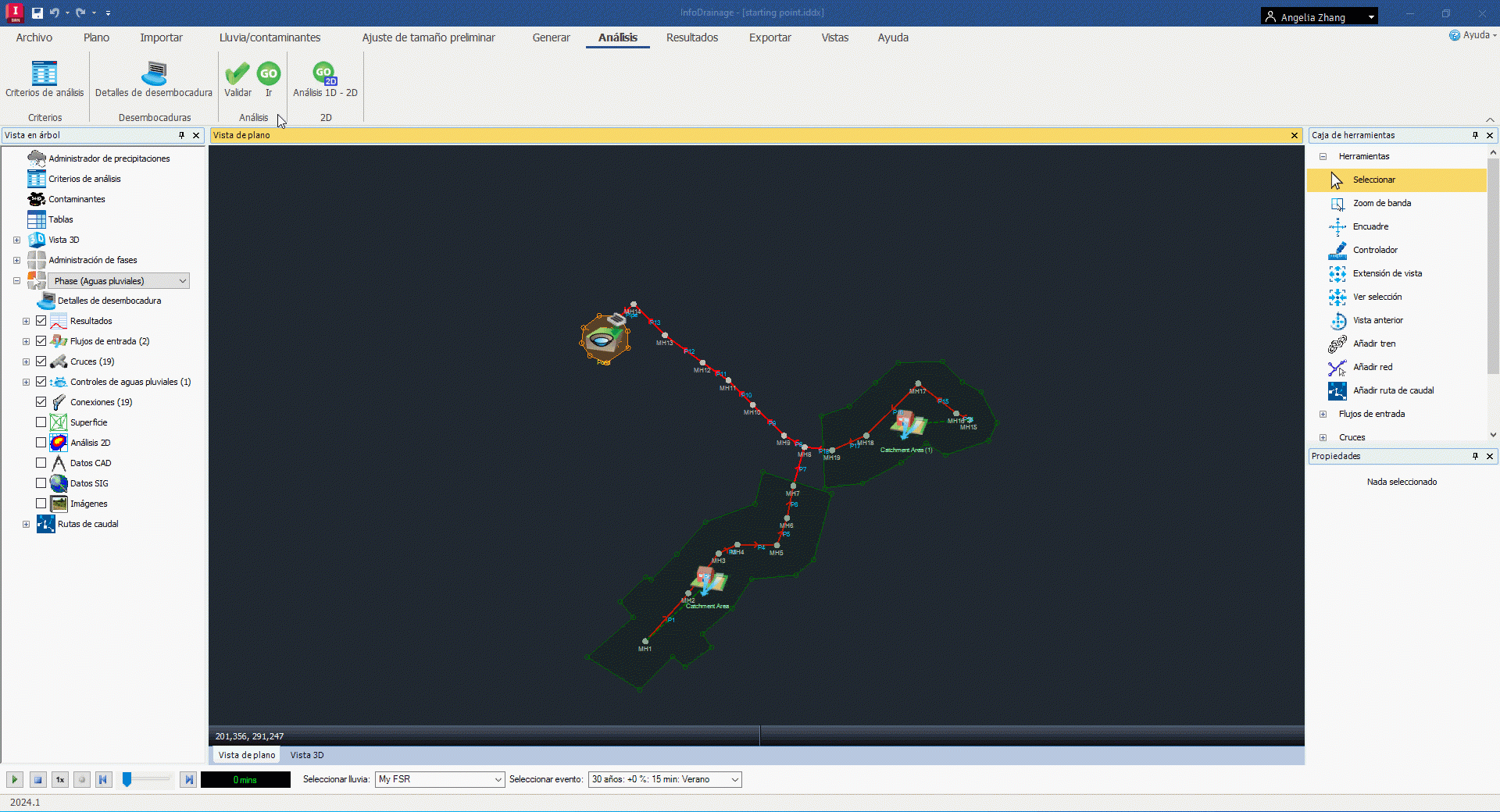

Opción Crítico por período de retorno añadida

Ahora puede ordenar los resultados con el filtro Crítico por período de retorno para ver la situación más desfavorable de aguas pluviales para cada par de período de retorno y lluvia, por ejemplo, 30 años, 100 años, 100 años más 30 % de cambio climático, etc. Esto permite generar informes fácilmente para cumplir con los requisitos normativos.

Órbita añadida a la vista 3D

Para una mayor facilidad de uso y velocidad al utilizar la vista 3D, se ha añadido una opción de órbita compatible con el teclado y el ratón.

Compatibilidad con varios barriles en vistas 2D/3D

Ahora se muestran varios barriles en tuberías y conexiones abiertas en 2D y 3D para permitir una mejor comprensión y comunicación de un diseño de drenaje.

Novedades de la versión 2021.6

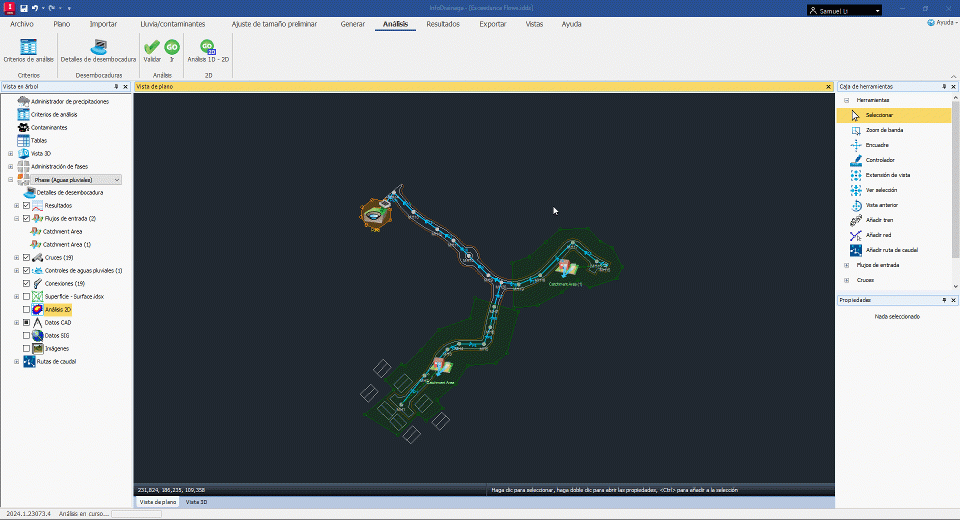

Diseño de excedencia con análisis 1D-2D (nivel Premium)

Cumpla los requisitos para demostrar rutas de caudal de tierra de eventos de excedencia mediante el análisis 1D-2D.

Mejoras en el importador de archivos .mdx

Se han mejorado las advertencias para ayudar a los usuarios existentes de MicroDrainage a comprender su gravedad. A su vez, se han reducido de modo que no se muestren para los valores por defecto que no tengan ningún impacto.

Novedades de la versión 2021.5

Actualización del motor de inundación

La generación de resultados de inundación se ha actualizado a un nuevo motor 2D más rápido y preciso, lo que permite la compatibilidad con mallas triangulares irregulares, y esto permite a su vez identificar mejor las rutas de caudal y las áreas de estanques a fin de identificar ubicaciones óptimas para las soluciones de gestión de aguas superficiales.

Compatibilidad con Civil 3D® 2022

InfoDrainage para Civil 3D® ahora es compatible con Civil 3D® 2022, lo que permite a nuestros clientes trabajar con la actualización de software más reciente disponible según lo recomendado por Autodesk.

Análisis solo con hidrogramas o caudales base

Ahora se admite el análisis de hidrogramas o caudales base (sin áreas de lluvia o caudal de entrada) para permitir que se completen todos los tipos de flujos de trabajo de diseño sin necesidad de especificar datos de lluvia ficticios.

Novedades de la versión 2021.4

Le recordamos que se ha realizado una actualización de licencias en la versión 2021.2. Si no ha instalado esta versión, tenga en cuenta que se requiere una licencia nueva.

Motor SWMM actualizado y mejorado

El motor de análisis hidráulico de InfoDrainage se ha actualizado para mejorar el rendimiento al ejecutar varios eventos. Los incrementos de velocidad se verán como eventos compartidos en varios procesadores, como cuando se ejecutan varios eventos de lluvia de diseño para identificar tormentas críticas a fin de enviar diseños para su aprobación. Además, esta última actualización también alinea el motor SWMM de InfoDrainage con el motor SWMM mejorado de Innovyze en InfoWorks ICM, con la ventaja añadida y continua del análisis hidráulico de LID/controles de aguas pluviales/SuDS.

Compatibilidad con redes de saneamiento y alcantarillado al exportar desde Civil 3D®

Al exportar desde Civil 3D® mediante InfoDrainage para Civil 3D®, la red se puede definir como un tipo de fase de aguas pluviales o saneamiento/alcantarillado, y la conversión bidireccional detectará automáticamente la fase del archivo de InfoDrainage. Esto permite una compatibilidad total con ambos tipos de red sin necesidad de realizar actualizaciones adicionales.

Novedades de la versión 2021.3

Le recordamos que se ha realizado una actualización de licencias en la versión 2021.2. Si no ha instalado esta versión, tenga en cuenta que se requiere una licencia nueva.

Compatibilidad con ReFH 2.3, incluido el cambio climático

InfoDrainage ahora admite el modelo ReFH2.3, incluida la opción de aplicar factores de cambio climático para diseñar precipitaciones cuando se combina con hidrogramas ReFH2 y cálculos de terrenos no urbanizados, lo que permite un cumplimiento normativo total para diseñar eventos de excedencia.

Nueva compatibilidad con fluencias urbanas para cuencas vertientes

La afluencia urbana ahora se puede aplicar globalmente o por cuenca vertiente para cumplir de forma explícita con las normas técnicas no legales sobre drenaje sostenible, en las que se incluye la tolerancia para la fluencia urbana, que varía según la densidad y el tipo de la vivienda. La opción de fluencia urbana permite diseñar el sistema de drenaje para adaptarse a los cambios previstos durante la vida útil del desarrollo propuesto.

Novedades de la versión 2021.2

Actualización de licencias (ACCIÓN REQUERIDA)

Debido a esta actualización más reciente, y para admitir nuestra tecnología de licencias en el futuro, era necesario emitir licencias nuevas. Las nuevas licencias solo funcionarán con la versión 2021.2 y versiones posteriores.

Nota: La licencia antigua funcionará hasta la versión 2021.1, y seguirá funcionando durante 30 días para permitir la instalación de la nueva versión y la licencia. Después de 30 días, su licencia antigua dejará de funcionar. Póngase en contacto con nuestro equipo de soporte o con el administrador de cuentas para obtener más información.

Diseño de alcantarillado de saneamiento

Diseñe sistemas de alcantarillado de saneamiento mediante una serie de métodos con el Asistente de diseño de redes, que permite ajustar el tamaño de tuberías y bocas de alcantarilla de acuerdo con los requisitos normativos para conseguir una aprobación rápida. Elija una de las opciones siguientes:

Caudal base

Aplique caudales constantes mediante el nuevo tipo de caudal de entrada de caudal base para las fases de aguas pluviales o saneamiento. Un caudal base es un hidrograma de entrada simplificado.

Diseño de tuberías avanzado

Tanto en fases de saneamiento como de aguas pluviales, el Asistente de diseño de redes ahora permite un uso óptimo de condiciones de llenado de tubería límite, taludes máximos, fondos y elevaciones de rasante mínimas para reducir la necesidad de ajustes manuales. El ingeniero controla su diseño gracias a la misma capacidad para revisar cambios y las confirmaciones opcionales.

Sincronizar elevaciones de boca de alcantarilla y de cobertura de conexiones

Sincronización de las elevaciones en las bocas de alcantarilla y las conexiones. Esto significa que si se edita la elevación de cobertura en el formulario Conexiones, se actualizará la boca de alcantarilla y viceversa.

Seleccionar Todo en la vista en árbol

La selección de la opción Todo en la vista en árbol permite un mejor uso de las propiedades para las ediciones múltiples y facilita el cambio de plantillas de todo un tipo de objeto.

Mejoras adicionales en las licencias

Ahora puede introducir el servidor de licencias de red en el producto y elija entre diferentes licencias en el caso de que haya varias para facilitar la aplicación y actualización de las licencias.

Novedades de la versión 2021.1

Vistas 3D

Se proporcionan vistas 3D animadas de toda la fase para todos los objetos y superficies, así como controles individuales de aguas pluviales, para permitir una mejor visualización y análisis del diseño del emplazamiento y replicar los datos verdaderos para representar la naturaleza de los sistemas de drenaje sostenibles. Ayuda visualmente a identificar errores, elevaciones incorrectas y ubicaciones de inundación, así como a mejorar la comunicación de los diseños.

Calculadoras e informes de auditoría conectados

Mejoras en los resultados del control de aguas pluviales

Novedades de la versión 2020.2

InfoDrainage para Civil 3D®

Módulo de extensión para Civil 3D® 2019, 2020 y 2021 que permite importar y exportar archivos de InfoDrainage en Civil 3D®. De este modo, los datos de InfoDrainage se convierten en objetos de Civil 3D® a través de un administrador de asignación de piezas, lo que ofrece las siguientes ventajas:

Instalación y licencia

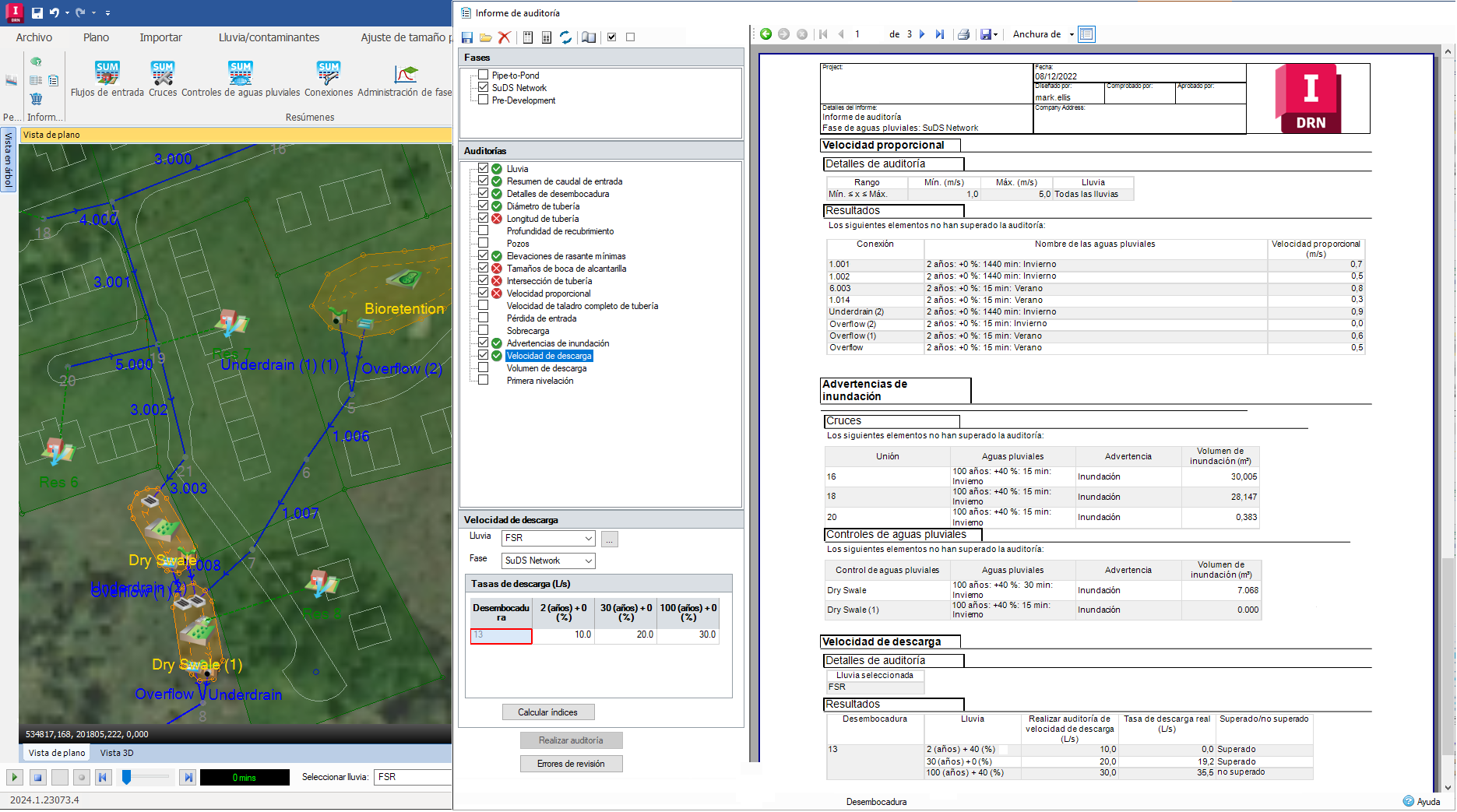

Informes de auditoría

Cree informes de auditoría para comprobar las propiedades del diseño y los resultados con respecto a una amplia variedad de criterios. Las auditorías pueden desencadenar análisis adicionales o validar y notificar datos que faltan y que son necesarios para completar la auditoría.

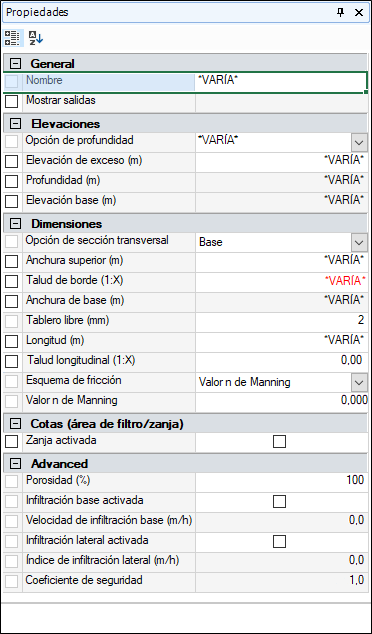

Propiedades

Muestra detalles de los elementos seleccionados actualmente junto a la vista de plano, lo que permite cambiar los valores sin necesidad de visitar los formularios de datos detallados.

Pérdidas de conexión

Se han añadido pérdidas de entrada y salida a las conexiones.

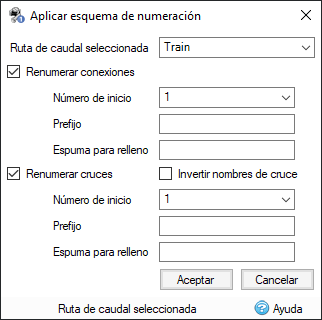

Numeración dendrítica

Permite la numeración de conexiones o uniones a lo largo de una ruta de caudal, incluidas las líneas de ramificación entrantes. Se pueden definir el número inicial, el prefijo y el sufijo.

Coeficiente de seguridad (solo región del Reino Unido)

Reduce la velocidad de infiltración durante el análisis al dividirla entre el coeficiente de seguridad, lo que permite cumplir con la normativa británica.

Mejoras en la calculadora de escorrentía rural (solo región del Reino Unido)

Formulario rediseñado con métodos adicionales para permitir el cumplimiento de los últimos requisitos normativos del Reino Unido.

Novedades de la versión 2020.1

Actualizaciones de LID hidráulicos

Los controles de aguas pluviales ahora admiten el análisis de aguas retenidas, lo que permite una evaluación precisa y realista de estrategias de mitigación complejas.

Mejoras en el diseño de bocas de alcantarilla

Regionalización

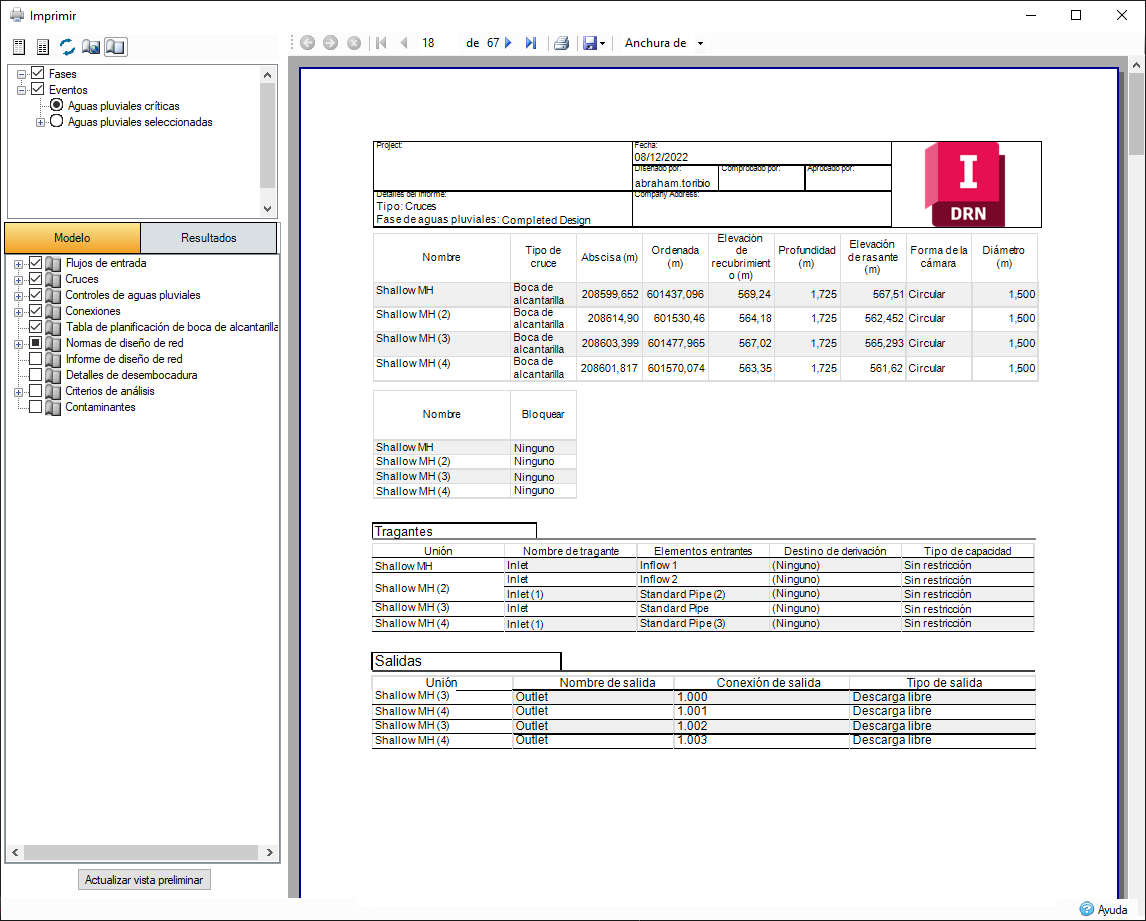

Mejoras de impresión/generación de informes

Se ha mejorado la impresión y la generación de informes para ofrecer una interpretación más clara de los resultados. Ahora se incluyen datos de informes ampliados para generar un conjunto completo de impresiones.

Varios conjuntos de datos de lluvia

Ejecute varios períodos de retorno y diferentes conjuntos de datos de lluvia en una simulación para dar cabida a todos los eventos necesarios en el mismo análisis, lo que facilita la comparación e identificación de aguas pluviales críticas.

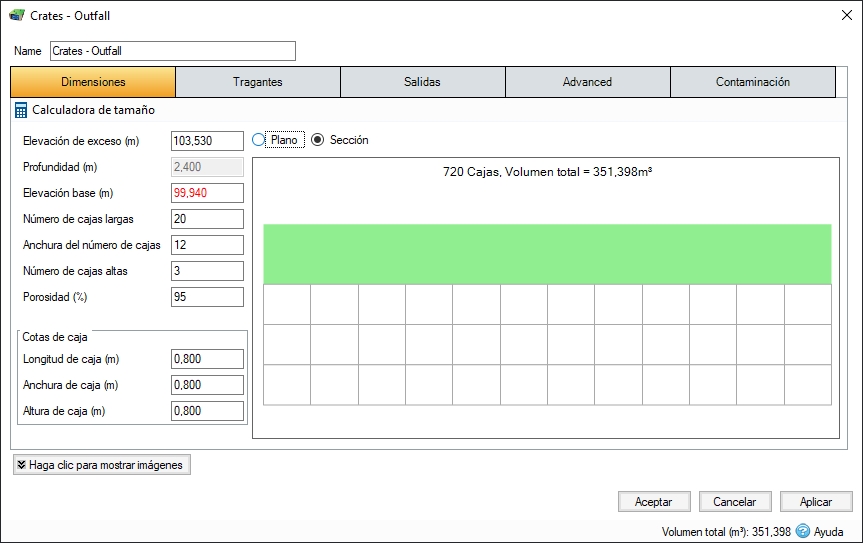

Nuevo control de aguas pluviales - Almacenamiento en celdas

Especifique las cotas de creación y el número de cajas sin necesidad de realizar cálculos manuales.

Resumen de caudal de entrada

Informe tabular de todas las áreas que contribuyen y que se han analizado para revisar y comunicar fácilmente las áreas totales e impermeables.

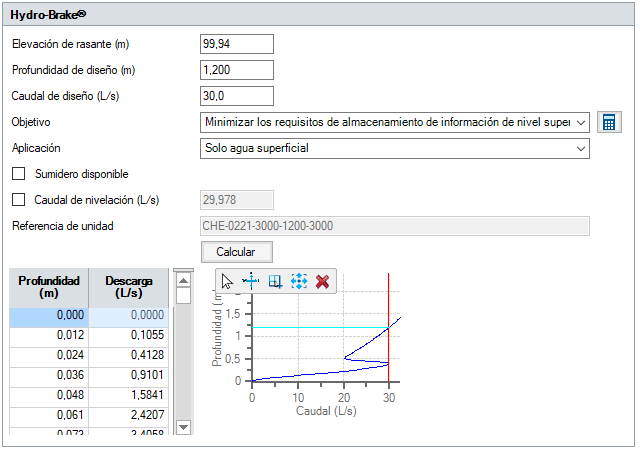

Nueva salida: Hydro-Brakes®

La calculadora integrada, que permite ajustar el tamaño de las salidas Hydro-Brakes® mediante las curvas integradas de Hydro International para sus controles de vórtice, diseña y ajusta automáticamente el tamaño de los dispositivos de control de caudal adecuados con datos de curva integrados sin necesidad de rellenar manualmente las tablas de profundidad o caudal.

Hidrograma de unidades ReFH2

La metodología de hidrograma de unidades del Reino Unido ahora es compatible con los requisitos normativos del Reino Unido para utilizar el método de escorrentía hidrográfica más reciente.

Importar/exportar archivos de formato de MicroDrainage

Proporcione una transición sin problemas a los usuarios que trabajan con el software estándar del sector para que puedan continuar con los diseños o integrar otros paquetes que admiten estos formatos.

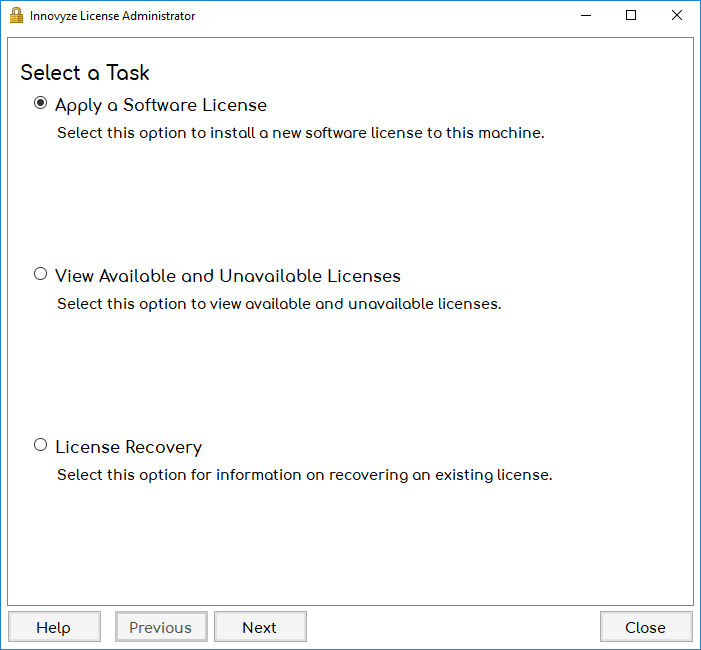

Nueva tecnología de licencias

Experiencia de usuario mejorada al aplicar nuevas licencias y actualizar licencias sin necesidad de intercambiar archivos.

Novedades de la versión 2019.1

Motor de simulación SWMM5 hidráulico completo con LID hidráulicos

La adopción del motor SWMM5 le ofrece un análisis hidráulico fiable y ampliamente aceptado de tuberías, bocas de alcantarilla y elementos exclusivos de XPDrainage, las estructuras LID hidráulicas. El análisis es mucho más rápido que en el anterior motor XPDrainage, lo que le ahorra tiempo y le aporta más confianza en sus diseños. También ofrece más características comunes con algunos de los otros productos de modelado de Innovyze que incluyen SWMM5.

Informes de comparación mejorados

Cree varios informes para trazar y tabular resultados de diferentes fases por objetos individuales o totales, lo que permite una interpretación rápida de los resultados y ayuda a tomar decisiones cuando se tienen en cuenta diferentes opciones de control de aguas pluviales.

Canaletas definidas por el usuario

Las canaletas abiertas y cerradas se pueden introducir mediante coordenadas para ampliar el intervalo de conexiones que se pueden incluir en una red.

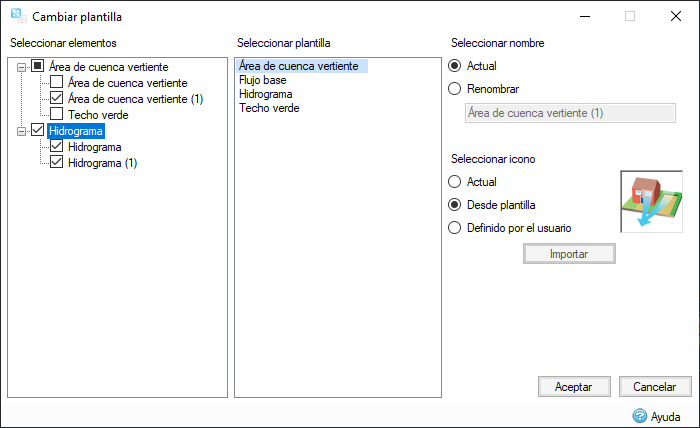

Cambiar varias plantillas

Reduzca el tiempo necesario para editar y corregir errores mediante el cambio de plantillas en varios elementos con una sola acción.

Porcentaje impermeable (PIMP)

Ajústese a los procedimientos habituales del Reino Unido y demuestre con mayor claridad el cumplimiento a las autoridades de aprobación.

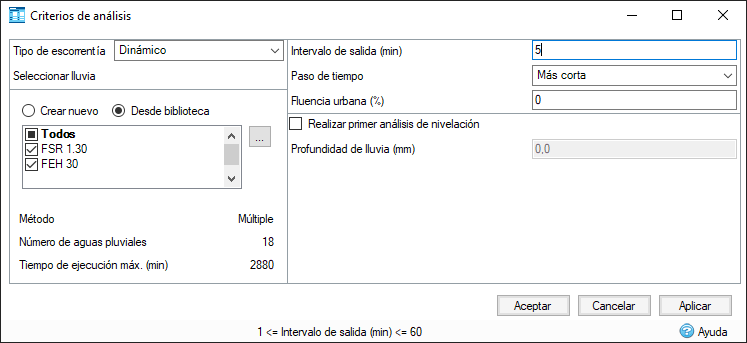

Fluencia urbana

Aumente las áreas impermeables para modelar escenarios futuros de una manera fácil de comprender y comunicar.

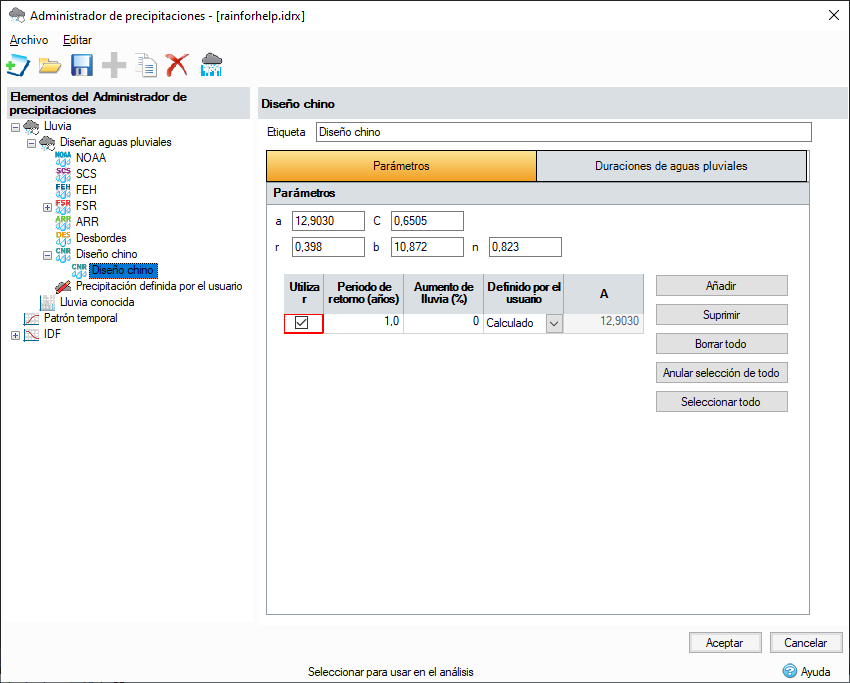

Lluvia de diseño chino

Genere automáticamente aguas pluviales de diseño para ajustar el tamaño de las tuberías y analizar las redes según el método de lluvia más aceptado en China, lo que ahorra grandes cantidades de tiempo al no tener que introducir manualmente eventos de lluvia.

Tasa de reducción de escorrentía

Muestre la reducción del volumen de escorrentía en comparación con el volumen de lluvia en un formato imprimible sin necesidad de realizar cálculos manuales.

Mejoras en el ajuste de tamaño de tuberías

Novedades de la versión 2018.2

Opciones de tragantes HEC-22

Calcule automáticamente la capacidad de un tragante mediante la metodología HEC22 a partir de datos del plano, resultados de análisis o entradas manuales de caudal. Obtenga una vista preliminar del tamaño y la eficacia del caz en la vista de plano y en la vista de sección transversal para facilitar su comprensión.

Método racional modificado simplificado

Disponible como opción de análisis estático para cumplir con una variedad de requisitos de escorrentía regionales de EE. UU. a fin de utilizar el enfoque de hidrograma triangular Método racional modificado simplificado.

Importar/exportar archivos de texto (.csv, .xls y .txt)

Ahorre tiempo al crear redes mediante la comunicación con más paquetes y una amplia variedad de formatos de texto. Carga y guarda datos para flujos de entrada, uniones, conexiones y controles de aguas pluviales.

Ajuste de tamaño de tuberías para excavación mínima

La nueva rutina de ajuste de tamaño de tuberías para la colocación de las tuberías de degradado más planas que cumplan los criterios necesarios minimizará la excavación y reducirá los costes de construcción. Además, puede ajustar el tamaño automáticamente para adaptarse a la velocidad máxima. El tamaño de las tuberías se ajusta a los controles de caudal y se incluyen los fondos, todo ello con advertencias fácilmente visibles y resumidas que facilitan los ajustes del equipo de ingeniería.

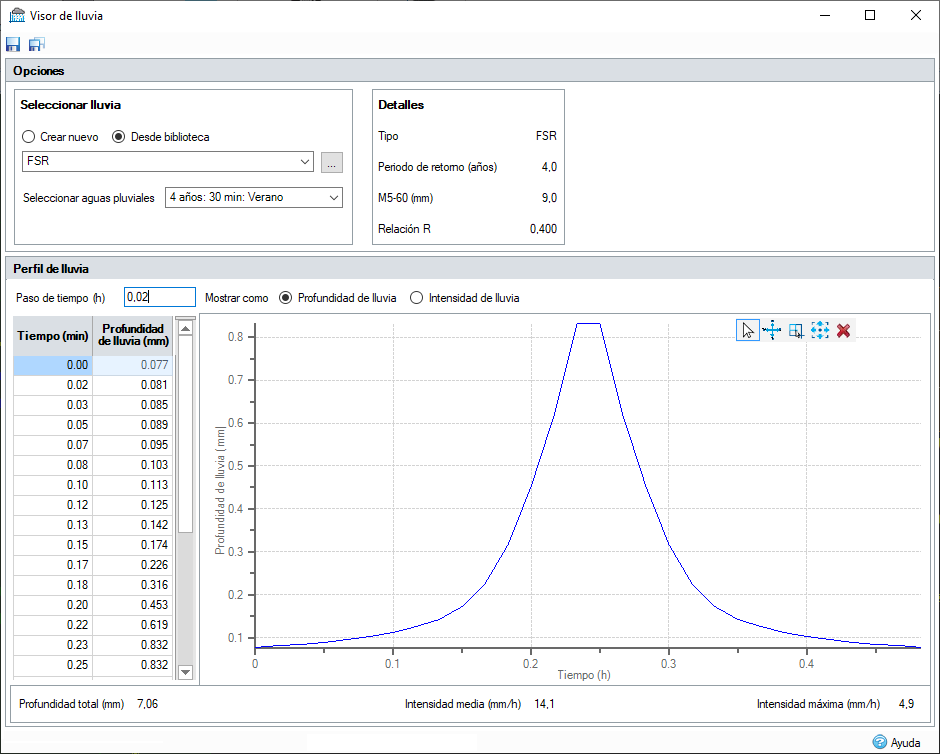

Visor de lluvia

Vea y exporte lluvia antes o después del análisis para comprobar, editar y reutilizar la lluvia generada en InfoDrainage.

Editar en visualización del perfil

Agilice la edición de redes mediante la tabla de resumen de perfiles para editar valores y ver actualizaciones en tiempo real.

Actualizar elevaciones a partir de datos de superficie nuevos

Evite la introducción manual de datos mediante la actualización automática de las elevaciones de cobertura cuando se carga una nueva superficie. Si el usuario introduce datos, estos se conservan de forma opcional.

La tabla IDF de lluvia admite el formato de archivo ATLAS 14 de NOAA

Cumpla con los requisitos de EE. UU. de utilizar la base de datos de lluvia más reciente.

Compatibilidad con FEH 2013

Cumpla con los requisitos del Reino Unido de utilizar la base de datos de lluvia más reciente.

Novedades de la versión 2018.1

Ajuste de tamaño preliminar de tuberías. Siga fácilmente los pasos necesarios para completar el ajuste de tamaño preliminar de tuberías del diseño de aguas pluviales. Utilice este paso como primer paso para ajustar el tamaño antes de ejecutar el análisis completo. O bien, deténgase aquí y envíe el informe de tamaño de tuberías para su aprobación.

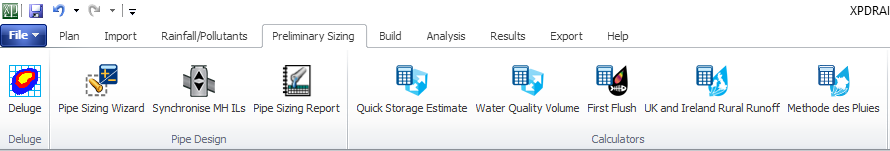

Cinta de opciones Ajuste de tamaño preliminar. Busque todas las herramientas para ajustar el tamaño de tuberías de manera preliminar en un solo lugar y ahorrarse así tiempo al desplazarse entre diferentes partes del software.

Asistente de ajuste de tamaño de tuberías.  Siga unos pasos determinados para configurar los criterios de ajuste de tamaño de tuberías, revisar los cambios propuestos y generar un informe completo de tamaño de tuberías de forma rápida y sencilla.

Más opciones de ajuste de tamaño de tuberías. Se han añadido degradados mínimos y máximos para diferentes tamaños de tubería y taludes fijos a las opciones de ajuste de tamaño para reducir el número de cambios manuales necesarios.

Informe de ajuste de tamaño de tuberías. Visualice y genere rápidamente informes de ajuste de tamaño de tuberías con métodos racionales en formato HEC-22 estándar o presentaciones personalizables y reutilizables para cumplir con los requisitos locales.

Tabla IDF. Ahora puede configurar varias tablas IDF de períodos de retorno/intervalos de periodicidad promedio en lugar de colecciones de lluvia individuales. Utilice nuestras plantillas autocompletadas para el Atlas 14 de NOAA o datos IDF de KOSTRA 2000 y KOSTRA 2010, o bien cree, guarde y reutilice plantillas personalizadas para su región.

Opciones ampliadas de ajuste de tamaño preliminar. Configure opciones de ajuste de tamaño preliminar (método racional) y análisis dinámico independientes en las mismas cuencas vertientes para tener en cuenta las distintas metodologías disponibles.

NUEVO control de aguas pluviales de cámara.  Diseñe rápidamente cámaras circulares, rectangulares y de arco, o cree y reutilice cámaras personalizadas para almacenar aguas pluviales. Visualice las cámaras en el plano con las opciones de exportación a CAD y SIG disponibles.

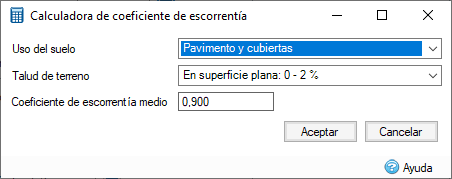

Calculadora de VC del método racional. Gracias al uso generalizado de tablas de coeficientes de escorrentía sugeridos, esta calculadora integrada acelera la definición de características de cuencas vertientes. Las directrices locales pueden diferir de los valores de la calculadora y, en los casos en que los valores difieran, se deben utilizar los valores recomendados a nivel local.

Valores estacionales de VC. Los valores de VC de verano e invierno, requeridos en el Reino Unido por el procedimiento de Wallingford con los métodos de lluvia FSR y FEH, se pueden utilizar para permitir que una simulación ejecute todas las aguas pluviales necesarias para el diseño.

Rugosidad adicional de tubería. Ahora puede elegir entre el coeficiente de rugosidad de tubería de Colebrook-White o los valores n de Manning para adaptarlos a sus directrices y requisitos locales.

Novedades de la versión 2017.3

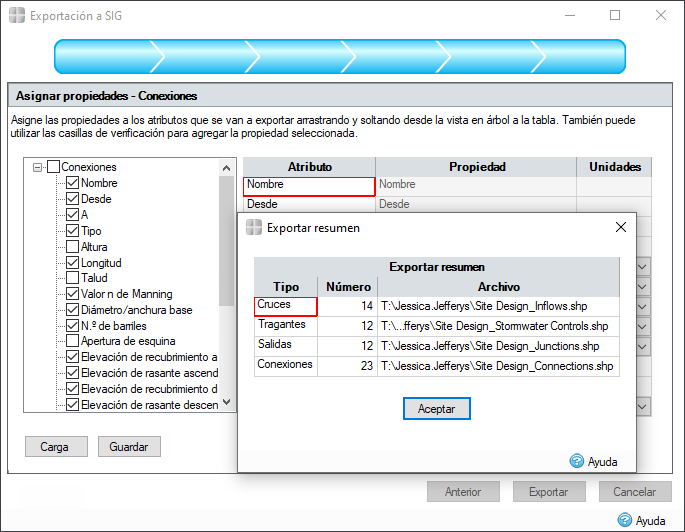

Asistente de exportación a SIG

Ahora puede exportar un diseño completo o elementos individuales, así como los parámetros y la presentación del diseño en el formato que elija para registrar y comunicar mejor los datos de los componentes. Recuerde el formato utilizado para ahorrar tiempo en el futuro al comunicarse con distintas autoridades.

Perfil de trazado y exportación a CAD

Imprima trazados escalados de perfiles de sección larga para utilizarlos in situ o expórtelos a CAD para incluirlos en dibujos finales, lo que facilitará el siguiente paso de la construcción de un diseño de drenaje.

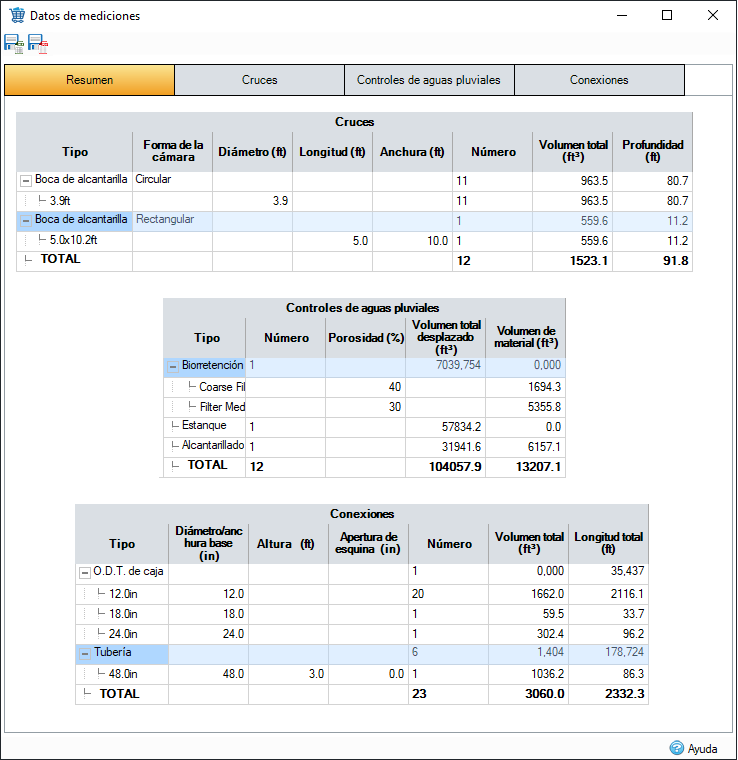

Datos de mediciones

Se puede generar un informe de volumen y cotas en el formato de resumen general del sistema, o bien a nivel detallado para los datos de uniones, conexiones o controles de aguas pluviales, como un paso para determinar los costes del proyecto. Consulte los totales de los tipos de boca de alcantarilla y tubería, o bien realice consultas individuales. Exporte a archivos Excel o PDF para incluirlos en informes o en la información completa de costes.

O.D.T. de caja

Las opciones de conexiones se han ampliado para incluir O.D.T. de caja con o sin apertura de esquina para el soporte estructural.

Sincronizar elevaciones de rasante de boca de alcantarilla

Ahorre tiempo al editar los detalles de la red mediante la sincronización de todas las elevaciones de boca de alcantarilla para alinearlas con rasantes de tubería con un solo clic.

Novedades de la versión 2017.2

Gran renovación de la vista Perfil: la nueva representación flexible de la red de drenaje en la visualización del perfil, que es totalmente compatible con las funciones de zoom y encuadre, facilita la detección de errores, la visualización de la línea piezométrica y la exportación a CAD para los dibujos completados que se necesitan in situ.

Importación sólida de SIG: cree modelos más rápidamente mediante la importación de flujos de entrada, conexiones, uniones y controles de aguas pluviales, y la asignación de parámetros registrados en un asistente fácil de usar. Guarde el formato de asignación para su uso futuro. Proporciona compatibilidad con el formato de datos de autoridad local más común.

Método de escorrentía de SBUH (EE. UU.):ahora puede cumplir los requisitos locales en casos en los que se requiera el método SBUH.

Matriz de desembocaduras variables: introduzca fácilmente matrices complejas de datos de desembocadura variables por evento de aguas pluviales para situaciones en las que la elevación de la desembocadura varía a través de diferentes eventos de lluvia. Con el sencillo almacenamiento de datos, esta configuración ahorra horas de ejecuciones individuales y de extracción de resultados, y evita la necesidad de tener que usar varios archivos.

Pantalla de bienvenida: ahora es más fácil empezar a usar el software con todas las funciones que cabe esperar de este tipo de programas.

Tema principal: Novedades en esta versión
